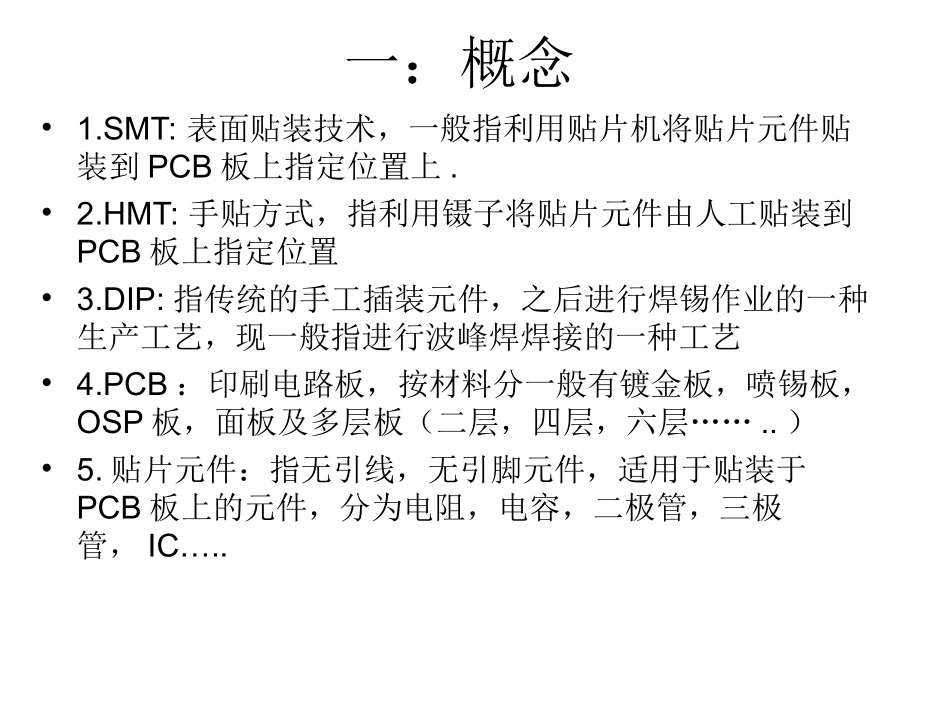

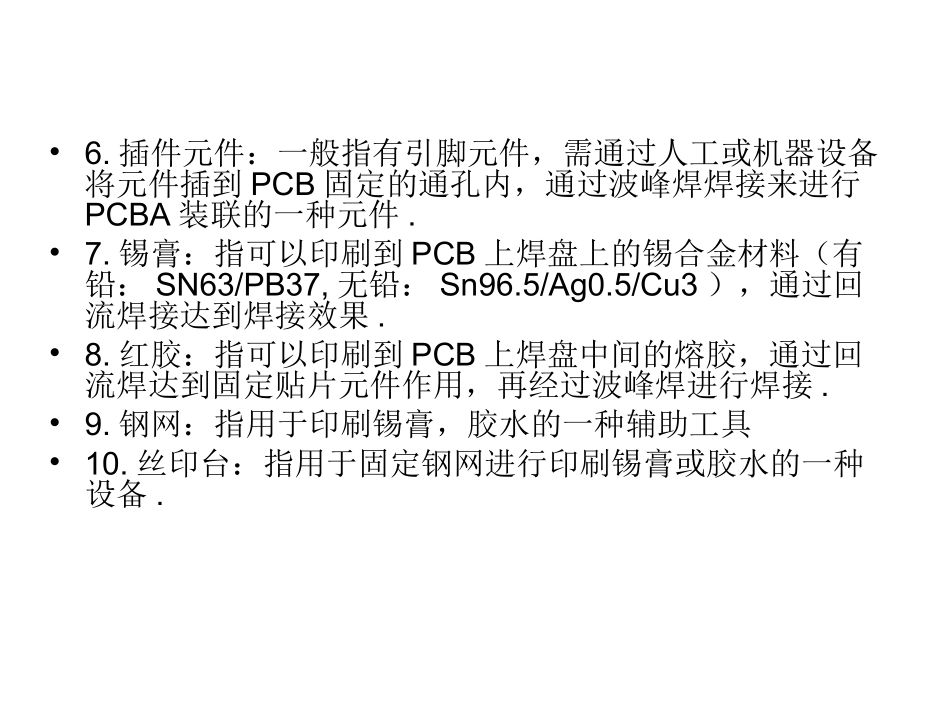

IPQC培训教材品质部一：概念•1.SMT:表面贴装技术，一般指利用贴片机将贴片元件贴装到PCB板上指定位置上.•2.HMT:手贴方式，指利用镊子将贴片元件由人工贴装到PCB板上指定位置•3.DIP:指传统的手工插装元件，之后进行焊锡作业的一种生产工艺，现一般指进行波峰焊焊接的一种工艺•4.PCB：印刷电路板，按材料分一般有镀金板，喷锡板，OSP板，面板及多层板（二层，四层，六层……..）•5.贴片元件：指无引线，无引脚元件，适用于贴装于PCB板上的元件，分为电阻，电容，二极管，三极管，IC…..•6.插件元件：一般指有引脚元件，需通过人工或机器设备将元件插到PCB固定的通孔内，通过波峰焊焊接来进行PCBA装联的一种元件.•7.锡膏：指可以印刷到PCB上焊盘上的锡合金材料（有铅：SN63/PB37,无铅：Sn96.5/Ag0.5/Cu3），通过回流焊接达到焊接效果.•8.红胶：指可以印刷到PCB上焊盘中间的熔胶，通过回流焊达到固定贴片元件作用，再经过波峰焊进行焊接.•9.钢网：指用于印刷锡膏，胶水的一种辅助工具•10.丝印台：指用于固定钢网进行印刷锡膏或胶水的一种设备.•11.刮刀：指用于印刷锡膏或胶水的一种工具，分为钢刮刀，胶刮刀•12.锡条：波峰焊焊料，一般制成长条状•13.助焊剂：在波峰焊之前通过喷头喷在PCB板底的一种液体，作用主要为润湿焊盘，清除焊盘上的金属氧化物，使焊接能够顺利进行.元件的静电防护•1.标示：元件的包装上有防静电标志，表明该元件为静电敏感元件，作业也须戴防静电带（防静电带须有良好接地）方可接触该元件.•2.静电的产生：摩擦起电，如衣物等相互摩擦产生电荷，人体在干燥的季节所带电荷可达几万伏，指尖接触物体的瞬间，可对该物体进行放电.•3.静电的防护：静电敏感元件从包装中取出后须放入防静电袋或防静电料盒中，作业必须戴防静电带，穿防静电衣，静电鞋。SMT元件识别•1.电阻：有一面标有数字的朝上，不分方向.•（1）普通电阻：XXX前2位为数值，第3位代表10为底的次方数•例1.562阻值为：56X1000=5.6KΩ•(2)精密电阻：XXXX前3位为数值，第4位代表10为底的次方数•例2.2112阻值：211X1000=21.1KΩ•规格：以元件的长和宽来定义的。有1005（0402）、1608（0603）、2012（0805）•3216（1206）等。•电阻值的单位通常为：欧姆（Ω），此外还使用：千欧姆（KΩ）、兆欧姆（MΩ），它们之间的关系如下：•1MΩ=103KΩ=106Ω•电容值的单位通常为：法拉（F），另外还常使用：毫法（mF）、微法（uF）、纳法（NF）、皮法（PF），它们之间的关系如下：•1F=103Mf=106uF=109NF=1012PF•电容：包括陶瓷电容—C/C、钽电容—T/C、电解电容—E/C•1．单位：1PF=1×10-3NF=1×10-6UF=1×10-9MF=1×10-12F•2．规格：以元件的长和宽来定义的，有1005（0402）、1608（0603）、2012（0805）•3216（1206）等。•表式方法：•103K=10×103PF=10NF104Z=10×104PF=100NF0R5=0.5PF•注意：电解电容和钽电容是有方向的，白色表示“+”极。•二极管：•有整流二极管、稳压二极管、发光二极管。二极管是有方向的，其正负极可以用•万用表来测试。•电感不分方向，规格一般按英制分为•080506031206IPQC的日常工作•1.BOM单和ECN核对•2.工艺文件核对•3.物料标示料号与实物丝印核对•4.首件PCBA环保检查，铅含量不能超过1000PPm•5.人员操作检查•6.所用过炉治具检查，LED灯高度核对•7.波峰焊温度确认，焊锡温度不能超过260度•8.波峰焊之后PCBA焊点确认，有无空焊，不透锡现象•9.烙铁温度点检，无铅温度控制在350-380•10.静电手环检查，防静电效果抽查•11.作业是否按SOP规范作业5S基本内容•1.整理：工作现场，区别要与不要的东西，只保留有用的东西，撤出不需要的东西•2.整顿：把要用的东西，按规定位置摆放整齐，并做好标示进行管理.•3.清扫：将不要的东西清除掉，保持工作现场无垃圾，无赃物状态.•4.清洁：维持以上整理，整顿，清扫的局面。使工作人员觉得整洁，卫生.•5修养：通过进行上述4S的活动。让每个员工都自觉遵守各项规章制度，养成良好的工作习惯.IPQO的工作职责•1.制程质量检验（过程巡检）•2.不良来料的确认•3.让生产人员了解产品要求•4.及时反馈品...
