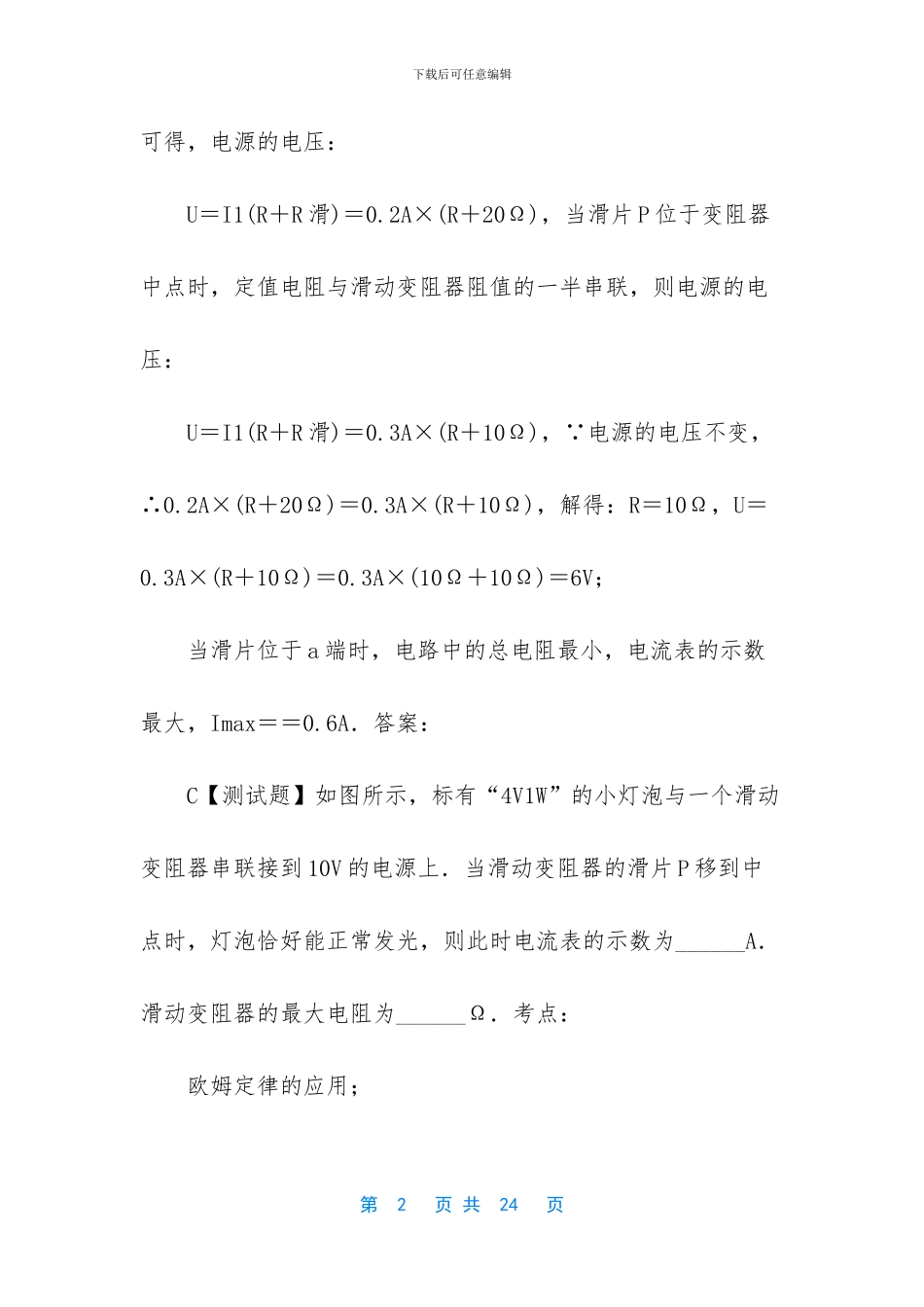

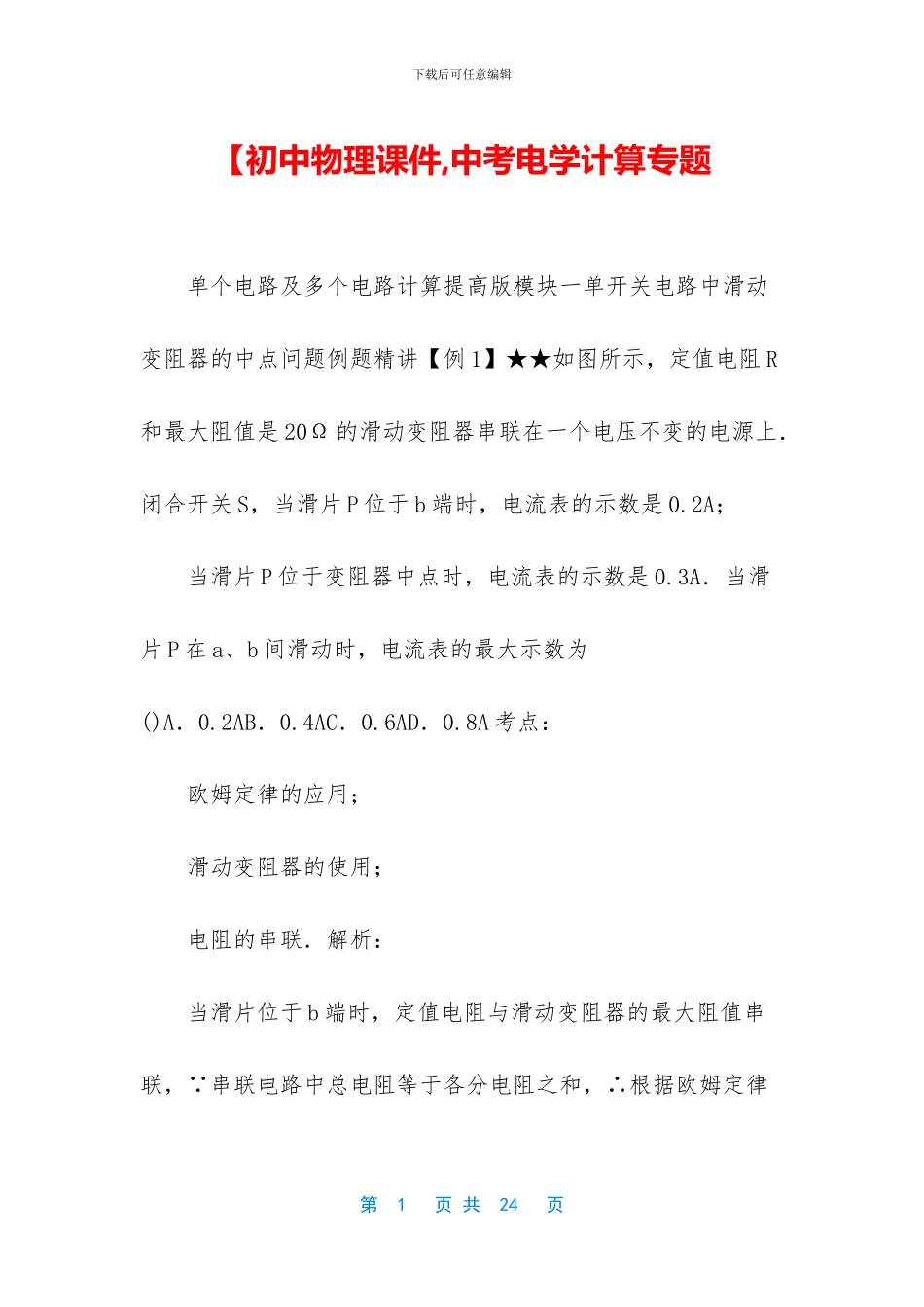

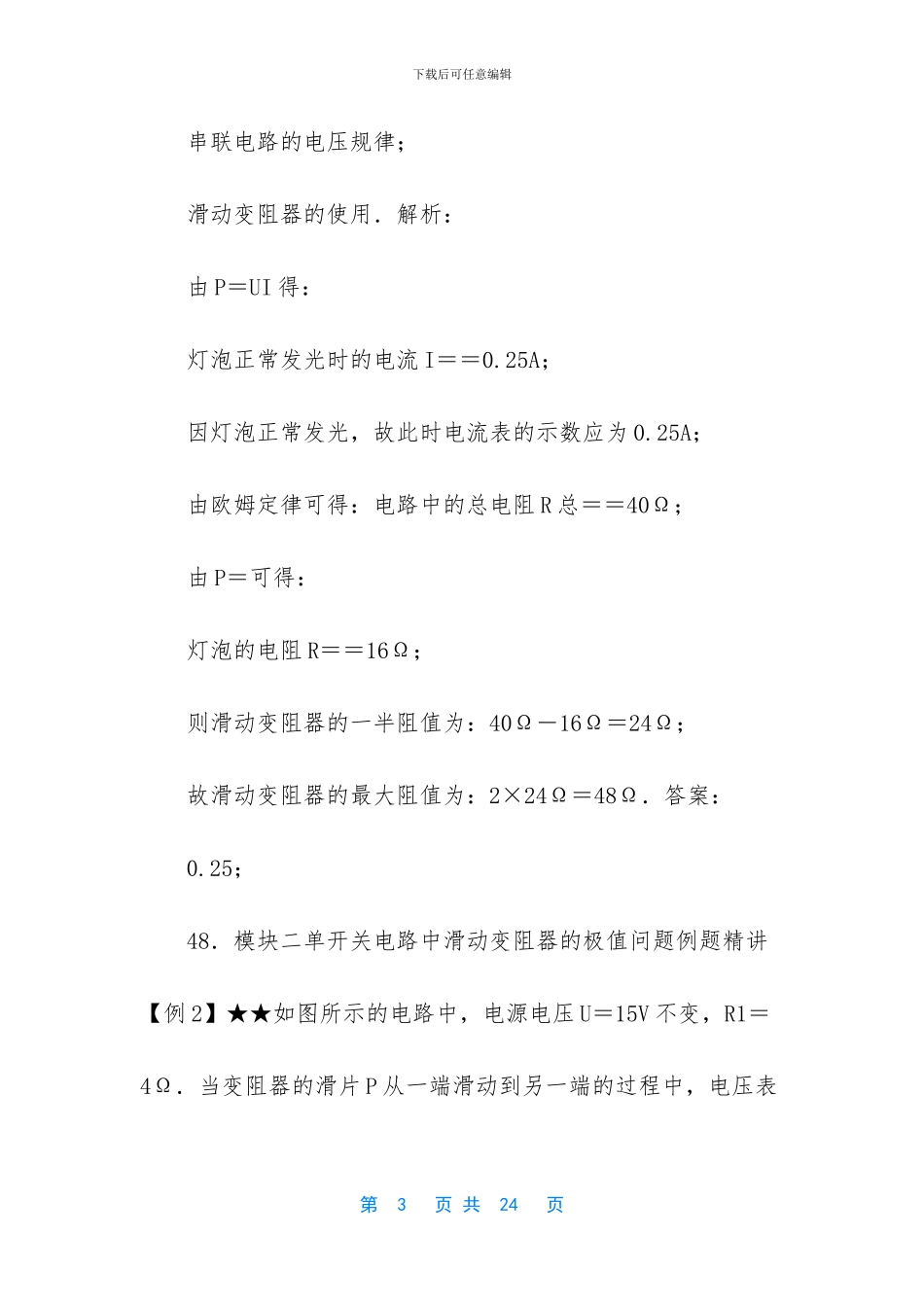

下载后可任意编辑【初中物理课件,中考电学计算专题 单个电路及多个电路计算提高版模块一单开关电路中滑动变阻器的中点问题例题精讲【例 1】★★如图所示，定值电阻 R和最大阻值是 20Ω 的滑动变阻器串联在一个电压不变的电源上．闭合开关 S，当滑片 P 位于 b 端时，电流表的示数是 0.2A； 当滑片 P 位于变阻器中点时，电流表的示数是 0.3A．当滑片 P 在 a、b 间滑动时，电流表的最大示数为()A．0.2AB．0.4AC．0.6AD．0.8A 考点： 欧姆定律的应用； 滑动变阻器的使用； 电阻的串联．解析： 当滑片位于 b 端时，定值电阻与滑动变阻器的最大阻值串联， 串联电路中总电阻等于各分电阻之和，∴根据欧姆定律第 1 页 共 24 页下载后可任意编辑可得，电源的电压： U＝I1(R＋R 滑)＝0.2A×(R＋20Ω)，当滑片 P 位于变阻器中点时，定值电阻与滑动变阻器阻值的一半串联，则电源的电压： U＝I1(R＋R 滑)＝0.3A×(R＋10Ω)， 电源的电压不变，∴0.2A×(R＋20Ω)＝0.3A×(R＋10Ω)，解得：R＝10Ω，U＝0.3A×(R＋10Ω)＝0.3A×(10Ω＋10Ω)＝6V； 当滑片位于 a 端时，电路中的总电阻最小，电流表的示数最大，Imax＝＝0.6A．答案： C【测试题】如图所示，标有“4V1W”的小灯泡与一个滑动变阻器串联接到 10V 的电源上．当滑动变阻器的滑片 P 移到中点时，灯泡恰好能正常发光，则此时电流表的示数为______A．滑动变阻器的最大电阻为______Ω．考点： 欧姆定律的应用； 第 2 页 共 24 页下载后可任意编辑 串联电路的电压规律； 滑动变阻器的使用．解析： 由 P＝UI 得： 灯泡正常发光时的电流 I＝＝0.25A； 因灯泡正常发光，故此时电流表的示数应为 0.25A； 由欧姆定律可得：电路中的总电阻 R 总＝＝40Ω； 由 P＝可得： 灯泡的电阻 R＝＝16Ω； 则滑动变阻器的一半阻值为：40Ω－16Ω＝24Ω； 故滑动变阻器的最大阻值为：2×24Ω＝48Ω．答案： 0.25； 48．模块二单开关电路中滑动变阻器的极值问题例题精讲【例 2】★★如图所示的电路中，电源电压 U＝15V 不变，R1＝4Ω．当变阻器的滑片 P 从一端滑动到另一端的过程中，电压表第 3 页 共 24 页下载后可任意编辑示数从 2V 变化到 6V．则电阻 R2 的阻值为______Ω； 变阻器 R′的最大阻值为______Ω．考点： 欧姆定律的应用； 串联电路的电流规律； 串联电路的电压规律； 电阻的串联．解析： ⑴ 由图可知，电压表测...
