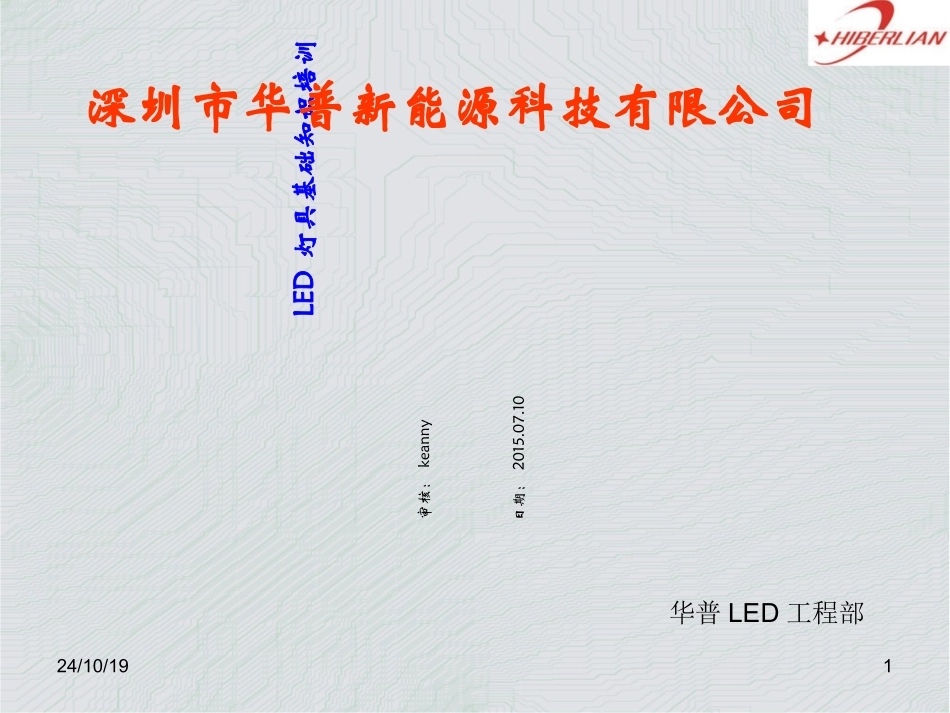

24/10/191LED灯具基础知识培训审核：keanny日期：2015.07.10华普LED工程部深圳市华普新能源科技有限公司24/10/192内容介绍•1.LED光源•2.铝基板•3.LED电源•4.LED灯具外壳24/10/193LED灯具组成•不管任何一种灯具，都由以下几部分组件构成•1、电源输入接口：起连接电源的作用，如球泡灯的灯头。•2、外壳：一般由散热良好的铝型材构成，灯具的外形特征，LED散热作用，外壳的散热设计直接影响到灯具的使用寿命。•3、灯罩：不仅仅是罩在灯上为了使光聚集在一起的作用，还可以防止触电，对保护眼睛也有作用，所以每个灯上都会有灯罩有PC灯罩、玻璃灯罩、塑料灯罩•4、LED光源：由N个LED组合在一起，是灯具的核心部件，灯具均通过它发出可见光•5、驱动电源：因为单个LED工作电压为低电压，且工作电压范围很窄，直接供电，LED不能正常工作，且极易损坏，必须通过电路对输入电源进行恒压恒流控制，驱动电源的优劣直接影响到LED和整个灯具的使用寿命24/10/194LED光源----小功率LED•小功率LED(单颗LED功率0.03-0.2瓦)直插式LED:按胶体形状分：3mm、4mm、5mm、8mm、10mm、12mm、方形、椭圆形、墓碑形、还有一些特殊形状等等；一般小功率LED的驱动电流都是20mA,食人鱼LED:也是直插式LED的一种,因为其散热比较好,它的驱动电流是50mA贴片式LED:3020,3528,5050,贴片LED的叫法是根据长*宽的尺寸来命名的,例如:3020表示LED的长度是3mm,宽度是2mm;3528表示LED的长度是3.5mm,宽度是2.8mm.3020,3528的驱动电流是20mA,5050的驱动电流一般是60mA24/10/195LED光源----小功率LED贴片3020贴片3528贴片5050食人鱼直插式LED1直插式LED224/10/196LED光源----小功率LED24/10/197LED光源----大功率LED大功率LED:广义上说就是单颗LED光源功率大于0.35W(含0.35W)的。基本上我们以1W，2W，3W的为主。24/10/198LED光源内部结构24/10/199•由N个1WLED芯片通过串并联的方式连接并封装在一个LED支架里的光源，常用有10W，20W，30W，50W，70W，100W，150W。LED光源----集成式LED24/10/1910LED光源----集成式LED应用24/10/1911LED光源----芯片•LED芯片厂家是很多的，目前市面上用得最多，质量最稳定的当属CREE。而国内封装厂商，用得较多的是台湾生产几个品牌。•国外Cree、Osram、Lumileds、SDK、Semileds、日亚、东芝、丰田合成品质较高,蓝白光为主,价格较高台湾地区卓研、广稼、洲磊、洲技、联鼎、矩鑫、华上、南亚、璨圆、晶元、光磊、鼎元、联晶、国通、联铨、联胜、汉光、佳大、奇美、泰谷、茂彰、联亚、巨鎵、光宏、全新、連勇、新元砷、新世纪高、中、低端,颜色、波长齐全,价格适中24/10/1912LED光源的选择现阶段,LED价格差异较大,质量差异也大,如何选择适合的LED,一般需了解以下几方面•芯片厂家:国内封装用得较多的芯片厂家:CREE,普瑞,晶元,光宏,泰谷,奇力等,价格从高到低（红色为我们用得较多的芯片厂家）•芯片大小:45mil,40mil,38mil,30mil,24mil,同厂家芯片,芯片大的比芯片小的贵.1mil=千分之一英寸=25.4um•封装工艺:LED的支架和透镜材料不同也是影响价格的重要因素之一,透镜有的用PC材料,有的用硅胶,PC材料透镜不能过回流焊,只有是手工焊接•亮度:目前LED亮度有很多等级,有60-70Lm/W,70-80Lm/W,80-90Lm/W,90-100Lm,100-110Lm/W,价格也不尽相同。•一致性：LED的颜色、亮度、电压降和视角的不同而对其进行分类包装的能力。高品质LED供应商会向客户提供工作特性一致的产品，而品质较低的LED供应商则只能提供类似于“混装”的LED。24/10/1913铝基板•为了更好的解决散热问题，焊接LED的线路板需用到铝基板，而不是普通的FR－4，22F线路板。•铝基板pcb由电路层(铜箔层)、导热绝缘层和金属基层组成。电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm;导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板。•工艺要求有：镀金、喷锡、osp抗氧化、沉金、无铅ROHS制程等。•基材:铝基板产品特点：绝缘层薄，热阻小;...
