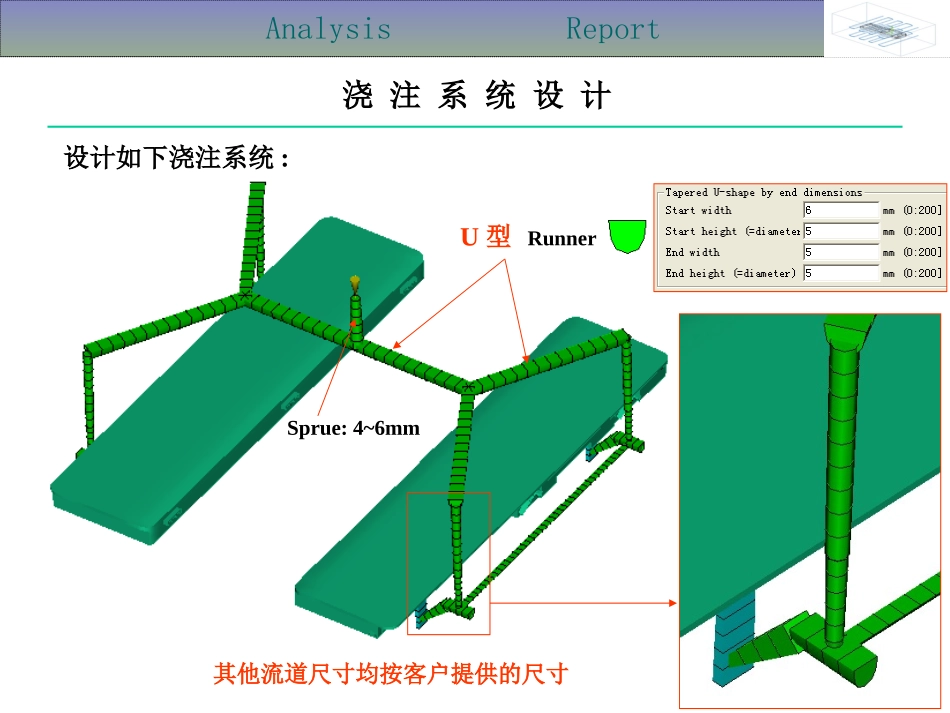

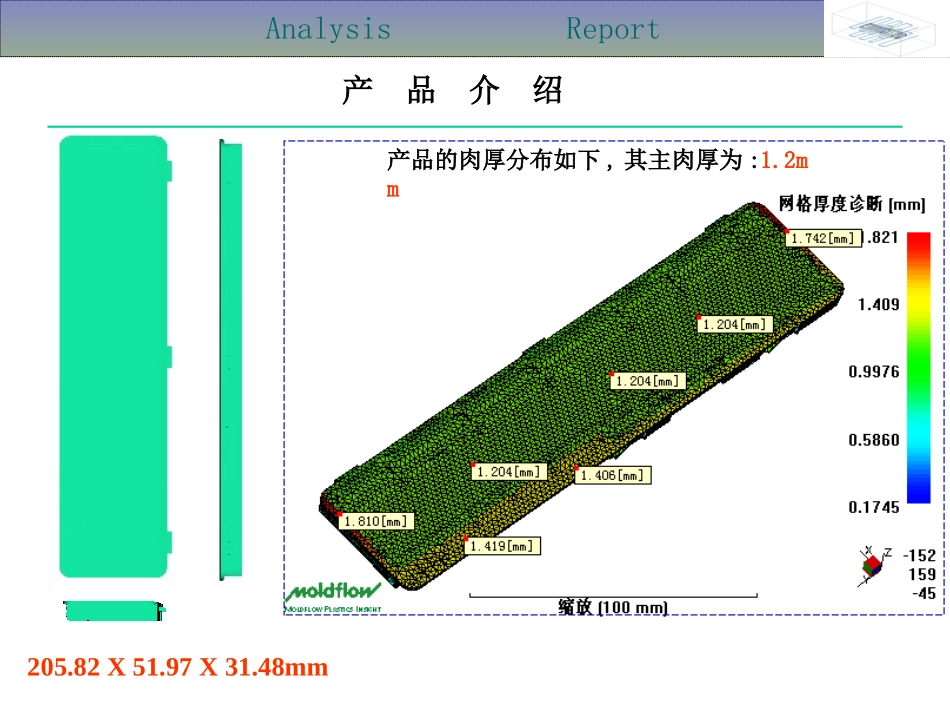

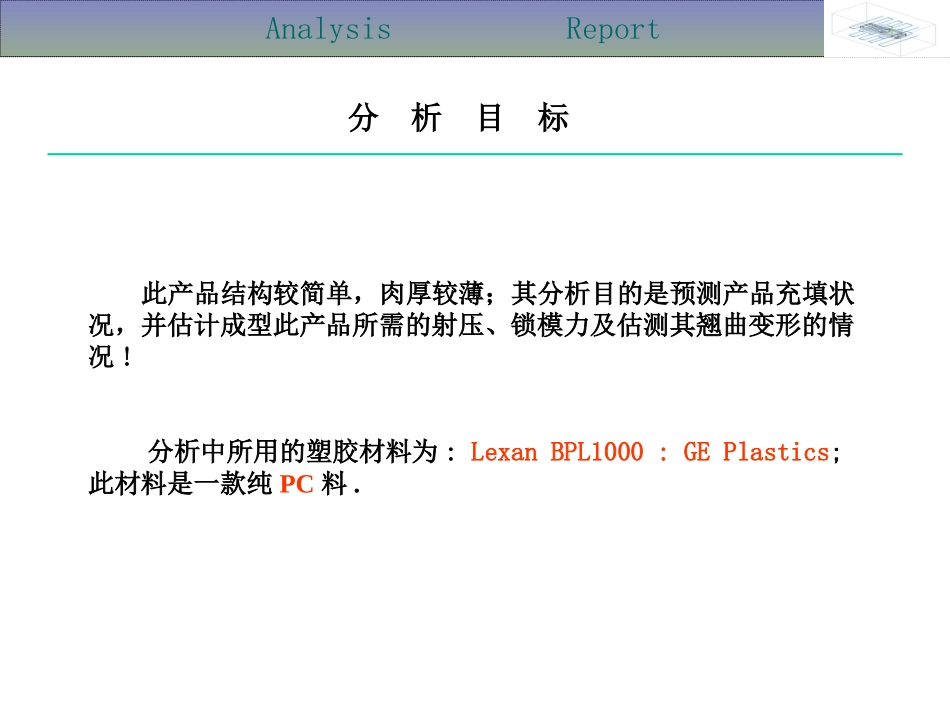

AnalysisReport产品介绍产品的肉厚分布如下,其主肉厚为:1.2mm205.82X51.97X31.48mmAnalysisReport分析目标此产品结构较简单，肉厚较薄；其分析目的是预测产品充填状况，并估计成型此产品所需的射压、锁模力及估测其翘曲变形的情况!分析中所用的塑胶材料为:LexanBPL1000:GEPlastics;此材料是一款纯PC料.AnalysisReport浇注系统设计Sprue:4~6mmU型Runner：设计如下浇注系统:其他流道尺寸均按客户提供的尺寸AnalysisReportStyron678:DowChemicalUSA粘度曲线PVT曲线1.0558g/cu.cm1.1953g/cu.cm97deg.C82deg.C260deg.C310deg.C250deg.C270deg.C71deg.C93deg.C400001/s0.5MPa材料介绍1.熔融密度2.固體密度3.頂出溫度4.建議模溫5.建議料溫6.裂解料溫7.最小料溫8.最大料溫9.最小模溫10.最大模溫11.允許最大剪切率12.允許最大剪切力AnalysisReportPackingConditions:充填時間:0.82sec（一段充填）融料溫度:260℃模具温度:82℃时间（sec)%注射压力（Mpa）080380050250成型参数AnalysisReport充填状况此图显示的是产品的充填过程.其充填不平衡,无明显包风AnalysisReport波前温度距离浇口近且较薄的肋部出现轻微滞流，导致波前温度下降快，此处易出现短射、缺胶；建议适当增加肉厚AnalysisReport缝合线上图红色线条为缝合线的位置AnalysisReport包风上图粉红色圈所示处为易出现Airtraps的位置AnalysisReport剪切率最大的剪切率为316791/S，其值在材料允许值400001/S以内；不影响产品质量。AnalysisReport射压和锁模力最大射出压力为：169.7Mpa;最大锁模力为：265.5tonneAnalysisReport缩痕指数从分析结果可以看到，产品上不会出现缩痕现象AnalysisReportX向翘曲(放大二十倍)在X方向上翘曲如图，其变形量非常小AnalysisReportY向翘曲(放大二十倍)在Y方向上翘曲如图，其变形量非常小AnalysisReportZ向翘曲(放大十倍)在Z方向上翘曲如图，其变形量相对较大AnalysisReport结论&建议其充填不平衡，无明显包风；波前温度相差较大，注意距离浇口近且较薄的肋，避免出现短射缺胶；因充填不平衡，射出压力偏大；锁模力也较大；X、Y方向变形微小，Z向有一定的变形；此方案较可行！针对充填不平衡、射出压力大及Ｚ向的变形较大等问题；我们做了移动浇口位置的新方案，其结果如后几页所示。AnalysisReport浇注系统设计变更浇注系统:新方案原方案8mm8mmAnalysisReport充填状况此图显示的是产品的充填过程.其充填平衡,无明显包风新方案AnalysisReport射压和锁模力最大射出压力为：155.3Mpa;最大锁模力为：203.6tonne新方案AnalysisReportX向翘曲(放大二十倍)新方案在X方向上翘曲如图，其变形量非常小AnalysisReportY向翘曲(放大二十倍)新方案在Y方向上翘曲如图，其变形量非常小AnalysisReportZ向翘曲(放大十倍)新方案在Z方向上翘曲如图，比原方案小了许多
