不锈钢产品生产范围、精度、硬度及韧性检验标准VIP免费

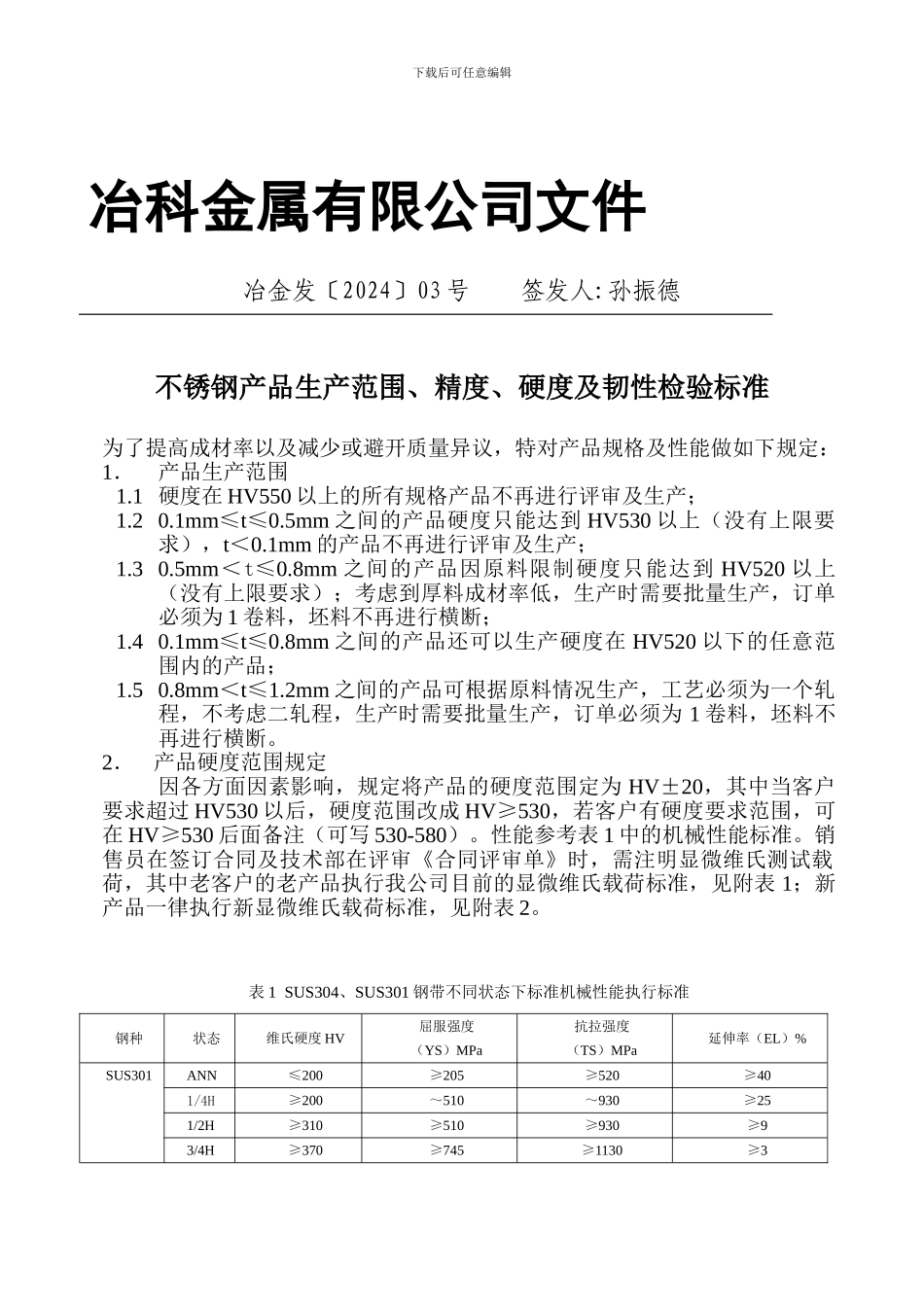

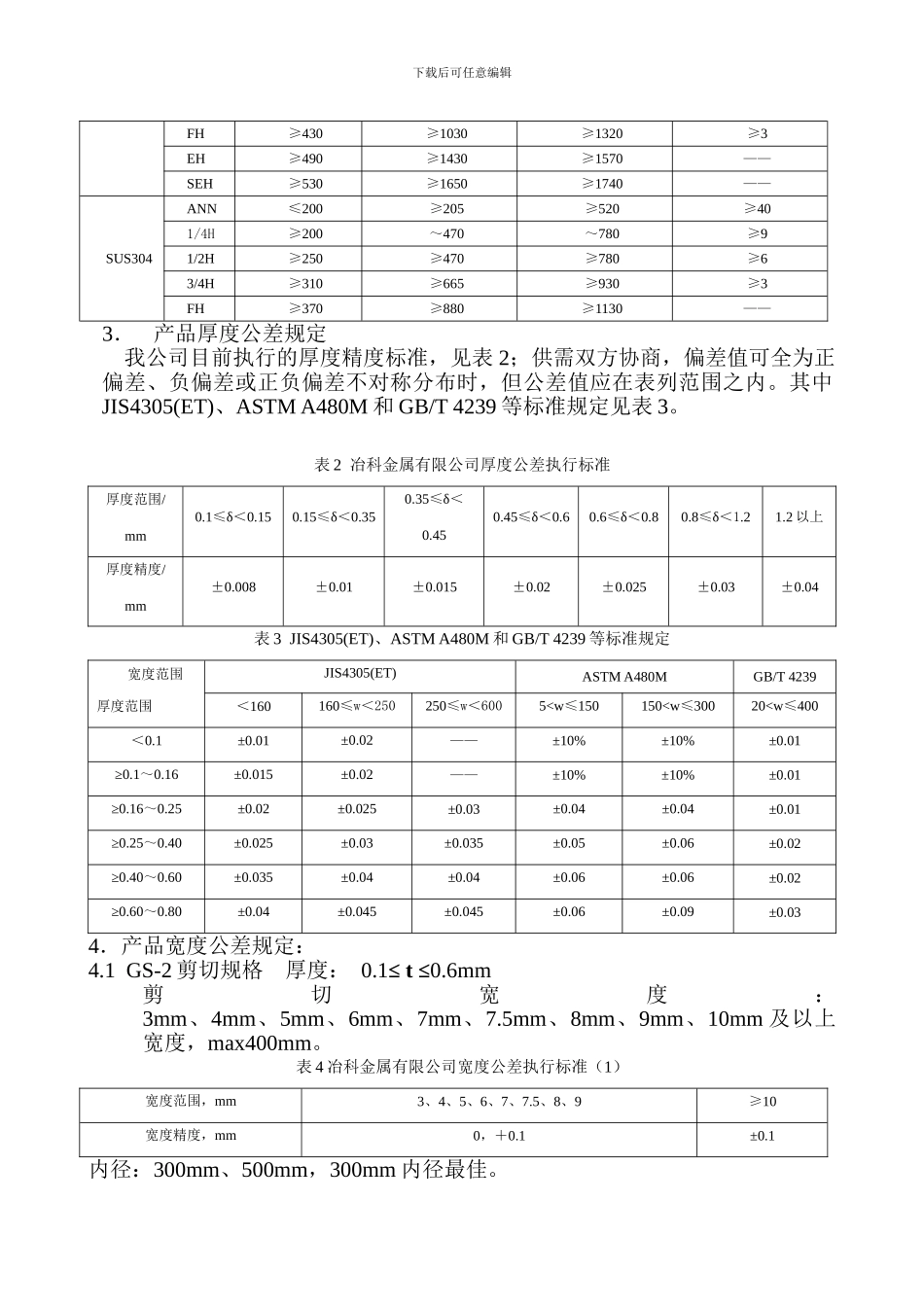

下载后可任意编辑冶科金属有限公司文件 冶金发〔2024〕03 号 签发人:孙振德不锈钢产品生产范围、精度、硬度及韧性检验标准为了提高成材率以及减少或避开质量异议，特对产品规格及性能做如下规定：1．产品生产范围1.1 硬度在 HV550 以上的所有规格产品不再进行评审及生产；1.2 0.1mm≤t≤0.5mm 之间的产品硬度只能达到 HV530 以上（没有上限要求），t＜0.1mm 的产品不再进行评审及生产；1.3 0.5mm＜t≤0.8mm 之间的产品因原料限制硬度只能达到 HV520 以上（没有上限要求）；考虑到厚料成材率低，生产时需要批量生产，订单必须为 1 卷料，坯料不再进行横断；1.4 0.1mm≤t≤0.8mm 之间的产品还可以生产硬度在 HV520 以下的任意范围内的产品；1.5 0.8mm＜t≤1.2mm 之间的产品可根据原料情况生产，工艺必须为一个轧程，不考虑二轧程，生产时需要批量生产，订单必须为 1 卷料，坯料不再进行横断。2．产品硬度范围规定因各方面因素影响，规定将产品的硬度范围定为 HV±20，其中当客户要求超过 HV530 以后，硬度范围改成 HV≥530，若客户有硬度要求范围，可在 HV≥530 后面备注（可写 530-580）。性能参考表 1 中的机械性能标准。销售员在签订合同及技术部在评审《合同评审单》时，需注明显微维氏测试载荷，其中老客户的老产品执行我公司目前的显微维氏载荷标准，见附表 1；新产品一律执行新显微维氏载荷标准，见附表 2。表 1 SUS304、SUS301 钢带不同状态下标准机械性能执行标准钢种状态维氏硬度 HV屈服强度（YS）MPa抗拉强度（TS）MPa延伸率（EL）%SUS301ANN≤200≥205≥520≥401/4H≥200～510～930≥251/2H≥310≥510≥930≥93/4H≥370≥745≥1130≥3下载后可任意编辑FH≥430≥1030≥1320≥3EH≥490≥1430≥1570——SEH≥530≥1650≥1740——SUS304ANN≤200≥205≥520≥401/4H≥200～470～780≥91/2H≥250≥470≥780≥63/4H≥310≥665≥930≥3FH≥370≥880≥1130——3．产品厚度公差规定 我公司目前执行的厚度精度标准，见表 2；供需双方协商，偏差值可全为正偏差、负偏差或正负偏差不对称分布时，但公差值应在表列范围之内。其中JIS4305(ET)、ASTM A480M 和 GB/T 4239 等标准规定见表 3。表 2 冶科金属有限公司厚度公差执行标准厚度范围/mm0.1≤δ＜0.150.15≤δ＜0.350.35≤δ＜0.450.45≤δ＜0.60.6≤δ＜0.80.8≤δ＜1.21.2 以上厚度精度/mm±0.008±0.01±0.015±0.02±0.025±0.03±0.04表 3...
