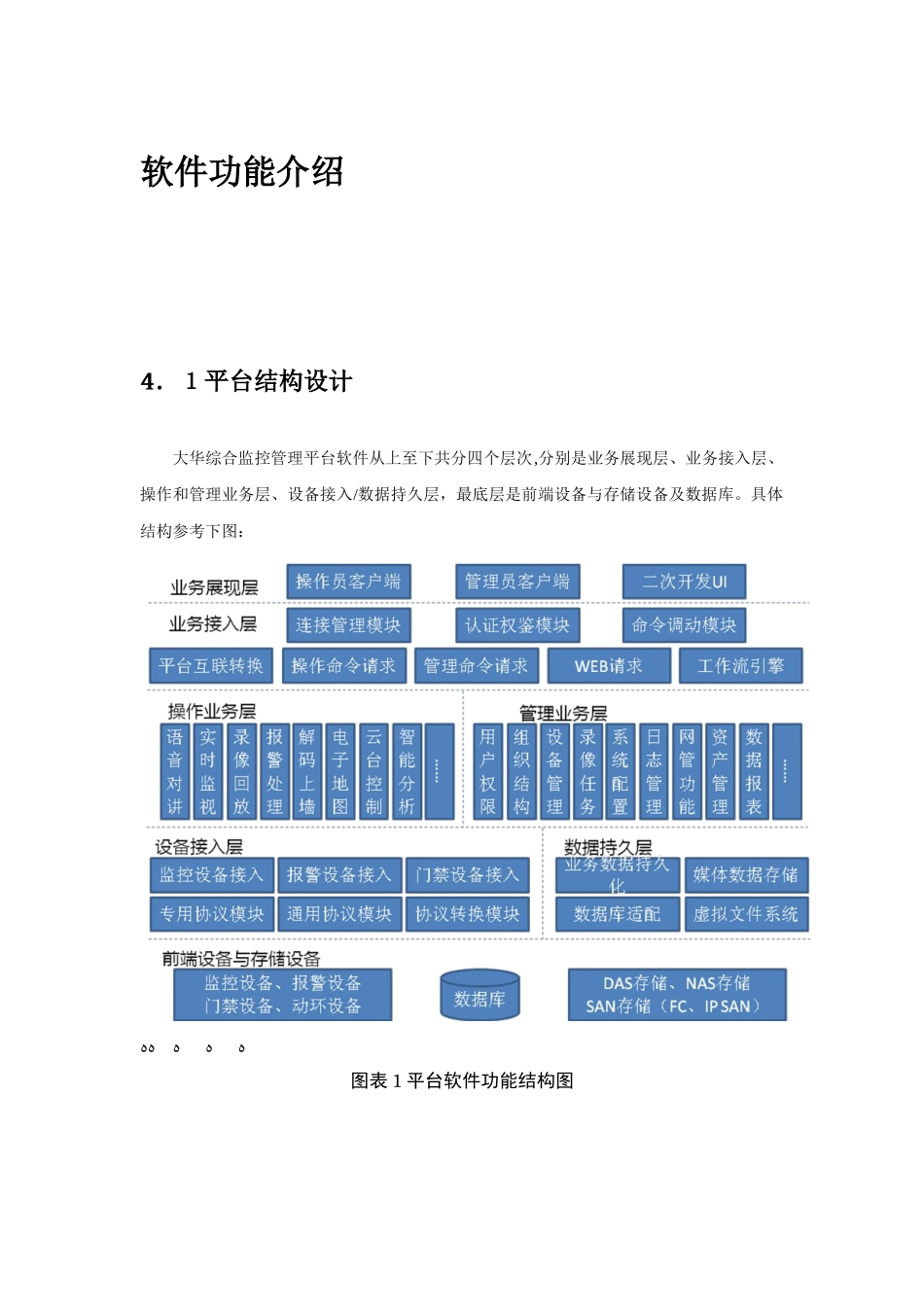

软件功能介绍4．１平台结构设计大华综合监控管理平台软件从上至下共分四个层次,分别是业务展现层、业务接入层、操作和管理业务层、设备接入/数据持久层，最底层是前端设备与存储设备及数据库。具体结构参考下图：ﻩﻩﻩﻩﻩ图表1平台软件功能结构图4．1.1业务展现层业务展现层是提供给用户直接使用的,是系统功能的对外展现。业务层不仅仅要求软件能够满足客户的应用需要，而且还要美观易用,让用户体验到快捷和方便。结合客户的个性化需求,还可以快速定制出个性化的业务展现程序。此外，客户端程序在安装部署、维护升级方面的便捷性,也是系统设计时需要考虑的课题。根据功能和最终用户的不同,可以把系统的业务展现层分为管理员客户端和操作员客户端，管理员客户端采用B/S模式，主要提供系统管理与配置功能,面向系统管理员使用。操作员客户端采用B/S和C/S两种模式，用户可以结合自身情况灵活选择。B/Ｓ模式无需安装客户端，体现了异地浏览的方便性，任何时间、任何地点、任何系统中,只要网络连通，就可以直接使用浏览器连接服务器，任何电脑都可以作为客户端使用。C/S模式信息采集灵活、负载均衡、服务稳定等的优势,保证了客户端有更多的事务处理能力,分流服务器的工作负担,使整个系统运行更加稳定。4.１．2业务接入层业务接入层是系统业务层和业务展现层之间的中间层,实现业务接入和业务控制功能,为业务展现层提供连接管理，WEＢ请求处理,认证权鉴、业务流转等接入服务,为系统提供管理命令处理、命令调动与处理等系统处理服务、及对外提供平台互联等服务。独立的业务接入层设计,可以保证系统内部的低耦合，提高系统的灵活性和稳定性。4.１．3系统业务层系统业务层是大华综合数字监控系统的核心层，提供系统业务的逻辑实现，各个业务系统通过组件的方式,相互独立,功能齐备。根据功能的不同类别,可以分为操作业务层和管理业务层两大部分:操作业务层包括语音对讲模块、实时监视模块、录像回放模块、报警处理模块、解码上墙模块、电子地图模块、云台控制模块等；管理业务层包括用户权限、组织结构、设备管理、录像任务、系统配置、日志管理、网管功能、资产管理等。系统业务层与系统展现层相分离,将应用逻辑单独进行处理,大大降低了客户端负担,从而使得用户界面与应用逻辑位于不同的平台上，两者之间的通信由业务接入层完成。通过这样的结构设计，使得应用逻辑被所有用户共享，客户端和应用服务层、应用服务层和数据库服务层之间的通讯、异构平台之间的数据交换等都可以通过中间件或者相关程序来实现。当数据库或者应用服务层的业务逻辑改变时,客户端并不需要改变,反之亦然,大大提高了系统模块的复用性,缩短开发周期,降低维护费用。４．１.4硬件接入层硬件接入层包括设备接入层和数据持久层,设备接入层统一完成对系统硬件设备的接入,包括大华音视频监控设备，其他厂家监控设备,第三方门禁、报警设备，主动注册设备等。数据持久层完成非结构化的音视频数据的存储、结构化的业务数据和系统数据的存储。设备接入层还屏蔽了不同厂家设备之间的差异性，完成协议转换,不同SDK之间的封装,为上层业务系统提供统一的设备虚拟层。数据库适配模块可以屏蔽不同数据库系统之间的差异,完成异构数据库的同步和数据转换。目前系统可支持视频设备（包括DVＲ、NＶＳ、IPC等)、解码设备（包括解码器和软解码服务器等）、报警主机、门禁、大屏控制等。系统支持的数据库包括MySＱＬ和Oｒaｃle等。4.2平台服务组成4．2.１核心业务管理服务器（CＭS)系统的核心业务服务器。负责处理监控的业务逻辑,进行权限等控制。根据业务逻辑需要，会发送命令给ＤMS设备管理服务器、ＭＴS转发服务器、SS存储服务器等进行处理。系统的容错、负载均衡、动态集群等都在ＣMS上实现。4.2.2媒体转发服务器（MTＳ)ＭTS实现对音视频流和其他数据的转发,分发和流控制，该服务器模块是整个系统的核心。视频流媒体转发服务软件能够对多客户端复用相同现场图像的流媒体转发管理和现场流媒体带宽限制管理,保证有限带宽下的多路同时访问和降低现场存储设备的网络负荷。视频流媒体转发服务器支持视音频流的转发,支持网内多用户对一个音视频流...
