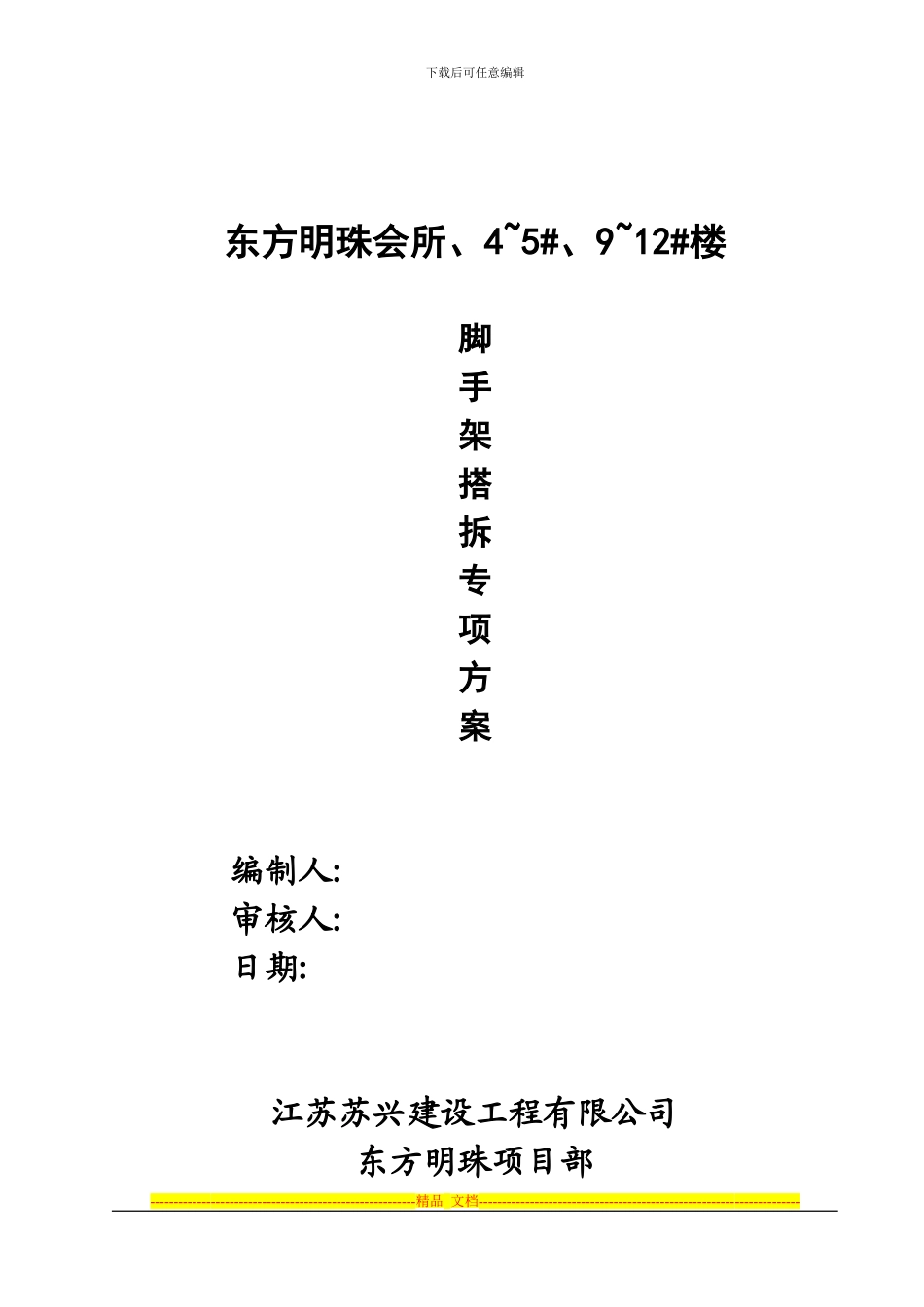

下载后可任意编辑东方明珠会所、4~5#、9~12#楼脚手架搭拆专项方案编制人: 审核人:日期:江苏苏兴建设工程有限公司东方明珠项目部---------------------------------------------------------精品 文档---------------------------------------------------------------------下载后可任意编辑脚手架工程施工方案一、 工程概况东方明珠会所、4~5#、9~12#楼由兴化恒大房地产开发公司投资，兴化建筑设计院有限公司设计兴化建达监理有限公司监理,江苏苏兴建设工程有限公司承建，会所建筑面积 2649㎡，长 42 米，宽 25.74 米，高 10.8 米。4#楼建筑面积 4078㎡。长 41.24 米，宽 11.24 米，高 16.9 米。5#楼建筑面积 2436㎡。长 43.54 米，宽 11.24 米，高 16.9 米。9#楼建筑面积 2826㎡。长 50.64 米，宽 11.24 米，高 16.9 米。10#楼建筑面积 4128㎡。长 74.14 米，宽 11.24 米，高 16.9 米。 11#楼建筑面积 2876㎡。长 51.84 米，宽 11.24 米，高 16.9 米。12#楼建筑面积 2840㎡。长 49.44 米，宽 11.24 米，高 16.9 米。 使用材料要求1、钢管宜采纳力学性能适中 Q235A（3 号）钢，其力学性能应符合国家现行标准《炭素结构钢》（GB700-89）Q235A 中钢的规定。每批钢材进场时，应有材质检验合格证。2、钢管选用外径 48㎜，壁厚 3。5㎜的焊接钢管。立杆、大横杆和斜杆的最大长主度为 6。5，小横杆长度为 1。5。3、根据《可铸铁分类及技术条件》（GB978-67）的规定，扣件采纳机械性能不低于 KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余、披缝，毛刺、氧化皮等清除洁净。4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于 5㎜。5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1㎜。6、扣件表面应进行防锈处理。二、 脚手架计算（1）、荷载计算：已知脚手架立竿纵距 1.5 米，横距 1.0 米，步距 1.8 米，距结构面 0.3 米，若取其中一个纵距、横距的一段脚手架进行验算（11 层高），搭设高度拟按40 米。1、荷载取值依据：① 永久荷载：由法律规范可得永久荷载为（0.1664+0.3）KN/㎡钢管采纳:Φ48×3.5㎜,质量 3.8㎏/㎡,扣件 1.32㎏/个对接扣件 1.84㎏/个,竹脚手板 0.30KN/㎡② 活荷载:施工的均匀活荷载为 2KN/㎡,基本风压为 0.4KN/㎡2、验算横向水平杆弯...
