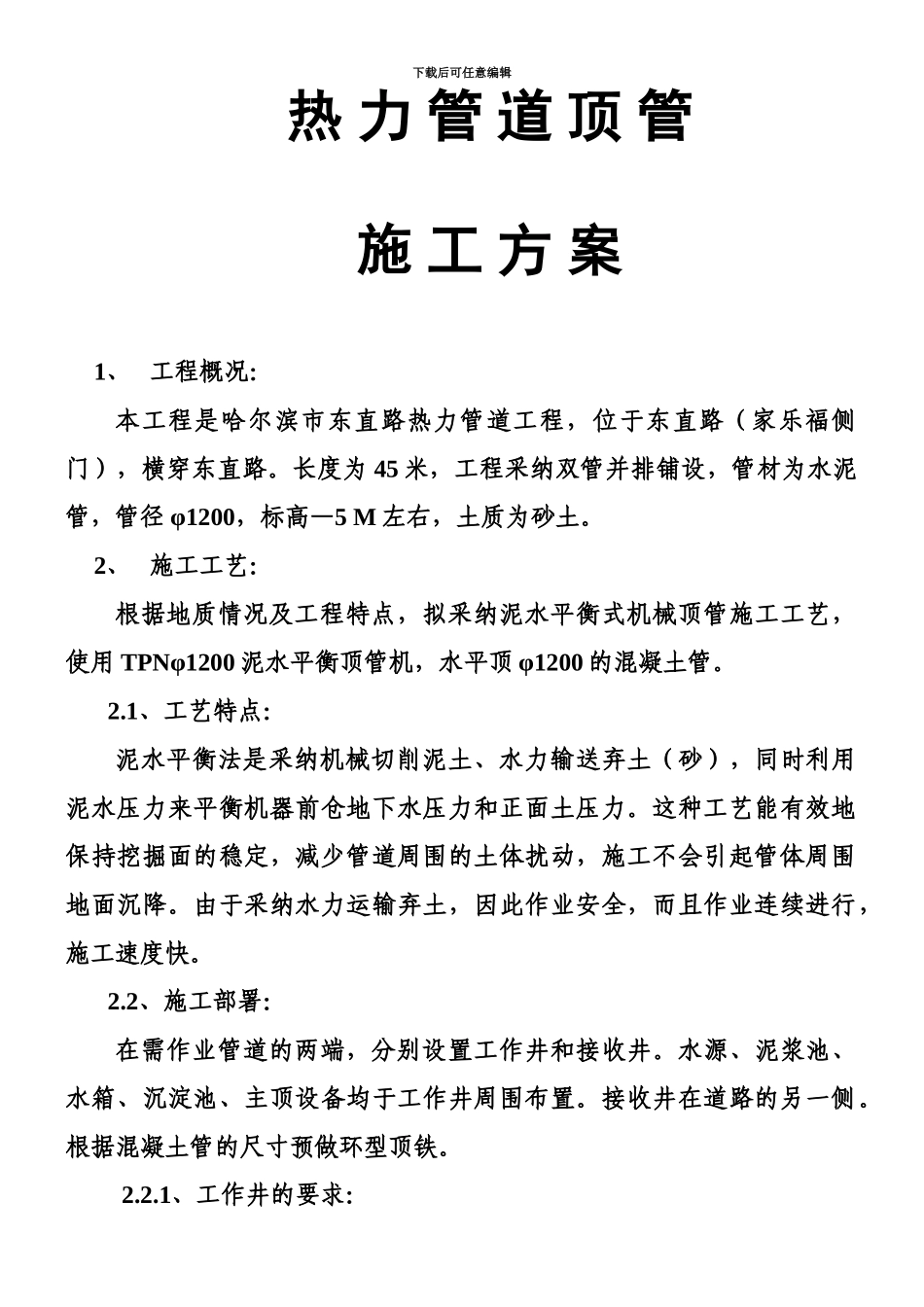

下载后可任意编辑热 力 管 道 顶 管施 工 方 案1、 工程概况：本工程是哈尔滨市东直路热力管道工程，位于东直路（家乐福侧门），横穿东直路。长度为 45 米，工程采纳双管并排铺设，管材为水泥管，管径 φ1200，标高—5 M 左右，土质为砂土。2、 施工工艺：根据地质情况及工程特点，拟采纳泥水平衡式机械顶管施工工艺，使用 TPNφ1200 泥水平衡顶管机，水平顶 φ1200 的混凝土管。2.1、工艺特点：泥水平衡法是采纳机械切削泥土、水力输送弃土（砂），同时利用泥水压力来平衡机器前仓地下水压力和正面土压力。这种工艺能有效地保持挖掘面的稳定，减少管道周围的土体扰动，施工不会引起管体周围地面沉降。由于采纳水力运输弃土，因此作业安全，而且作业连续进行，施工速度快。2.2、施工部署：在需作业管道的两端，分别设置工作井和接收井。水源、泥浆池、水箱、沉淀池、主顶设备均于工作井周围布置。接收井在道路的另一侧。根据混凝土管的尺寸预做环型顶铁。2.2.1、工作井的要求：下载后可任意编辑工作井采纳钢板桩护壁，受力面（顶壁）混凝土应有足够的强度和刚度，厚度不少于 500mm，进入底面深度不少于 500mm，其他壁面以保证工作井不受土体挤压坍塌即可。工作井支撑宜形成封闭式框架。假如地下水位高应在管道入洞口处预设止水圈。后背土体壁面应平整，并与管道顶进方向垂直。土体与后背墙应贴紧，有空隙时应采纳砂石料填塞密实。工作井尺寸：（长 х 宽 х 深）6 米 х5 米 х5.5 米接收井应设钢板桩护壁，进洞墙为砖墙，避开机器出洞时带动土壁坍塌。井底面采纳素混凝土，厚度不小于 200mm。假如地下水位高还应在管道出洞口预设止水圈。砼标号不宜小于 C25。钢筋不小于 φ14，间距 200 mm，在受力面（顶壁）处应设双排钢筋。2.2.2 、沉淀池的要求：在现场采纳砖砌筑一个或两个长方形的沉淀池（或采纳钢制水箱），由于本工程出土都是泥浆，所以砖砌墙内外必须用水泥抹实，防止水从空隙流出，造成环境污染。2.2.3、弃土输送方法及处理办法：本工程采纳泥水平衡法，泥浆经过沉淀池的沉淀，泥水分离，利用挖掘机将沉淀后的土运到泵车上，再由泵车运到指定位置。{k33725 83BD 莽 Yd<31939 7CC3 糃 r2.2.4、设备安装：导轨应选用钢质材料制作，两侧导轨应平行、顺直、等高，其坡度与管道设计坡度一致。安装后的导轨应平稳牢固，不得在使用过程中产下载后可任意编辑生位移或变形。导轨安装的精度偏差：轴线 ...
