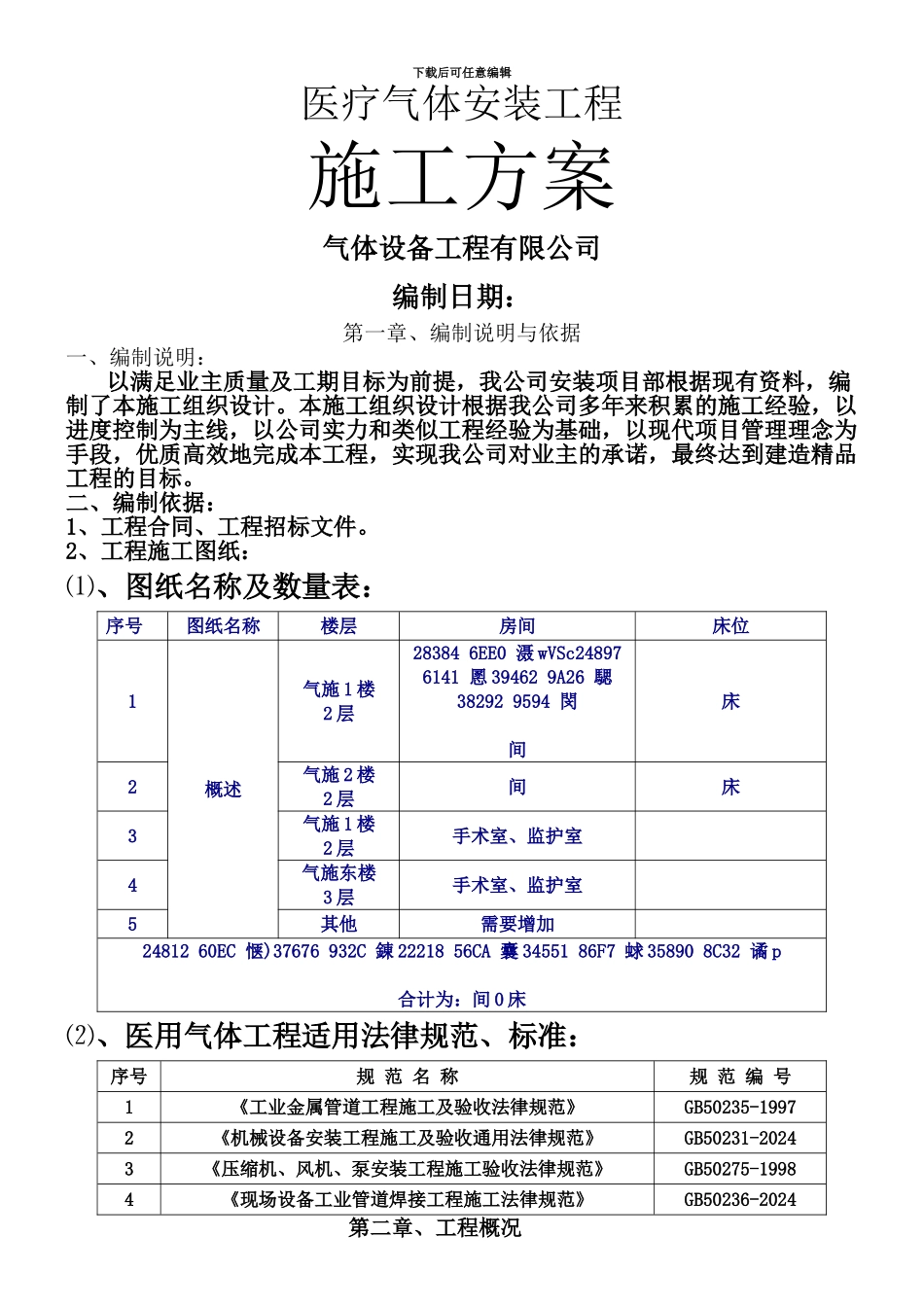

下载后可任意编辑医疗气体安装工程施工方案气体设备工程有限公司编制日期：第一章、编制说明与依据一、编制说明：以满足业主质量及工期目标为前提，我公司安装项目部根据现有资料，编制了本施工组织设计。本施工组织设计根据我公司多年来积累的施工经验，以进度控制为主线，以公司实力和类似工程经验为基础，以现代项目管理理念为手段，优质高效地完成本工程，实现我公司对业主的承诺，最终达到建造精品工程的目标。 二、编制依据：1、工程合同、工程招标文件。2、工程施工图纸：⑴、图纸名称及数量表：序号图纸名称楼层房间床位1概述气施 1 楼2 层28384 6EE0 滠 wVSc24897 6141 慁 39462 9A26 騦38292 9594 閔间床2气施 2 楼2 层间床3气施 1 楼2 层手术室、监护室 4气施东楼3 层手术室、监护室5其他需要增加 24812 60EC 惬)37676 932C 錬 22218 56CA 囊 34551 86F7 蛷 35890 8C32 谲 p合计为：间 0 床⑵、医用气体工程适用法律规范、标准：序号规 范 名 称规 范 编 号1《工业金属管道工程施工及验收法律规范》GB50235-19972《机械设备安装工程施工及验收通用法律规范》GB50231-20243《压缩机、风机、泵安装工程施工验收法律规范》GB50275-19984《现场设备工业管道焊接工程施工法律规范》GB50236-2024第二章、工程概况下载后可任意编辑21240 52F8 勸 Z34104 8538 蔸 38654 96FE 雾 32318 7E3E 績"一、总体简介：序号项 目内 容1工程名称医院2工程地址医院3建设单位医院4设计单位限公司5质量监督4x24981 6195 憕$23557 5C05 尅J6施工单位司7合同范围气体管道、电气、等二、医疗气体工程设计概况：1、设计依据：《工业金属管道设计法律规范》GB50316-2000《高层民用建筑设计防火法律规范》GB50045-95《氧气站设计法律规范》GB50030-91《压缩空气站设计法律规范》GB50029-2024《医用中心吸引系统通用技术条件》YY/T0186-94《医用中心供氧系统通用技术条件》YY/T0187-94《氧气及相关气体安全技术法律规范》GB1691-19972、设计范围：本设计包括氧气系统、呼叫系统、配电系统三大项，下面分别予以叙述。氧气系统：⑴、在机房设汇流排 5 瓶为一组共二组。氧气通过管道送至医疗大楼的气体管井，在适当楼层内装设氧气二级稳压箱，出口压力保持在 1.45MPa 用管道送至室内病房。抢救室、ICU 设双路氧气接口。39909 9BE5 鯥 21409 53A1 厡 V 31510 7B16 笖 l>⑵、在氧气总管监测...
