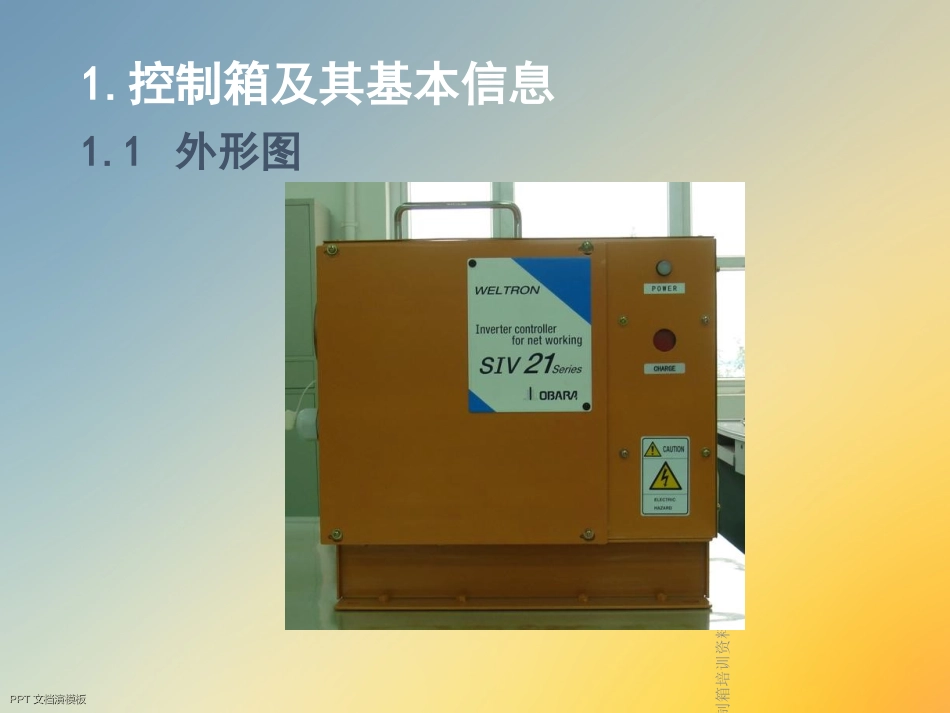

24/10/19SIV控制箱培训资料PPTPPT文档演模板文档演模板SIV控制箱培训资料SIV控制箱培训资料PPTPPT文档演模板文档演模板1.控制箱及其基本信息1.1外形图SIV控制箱培训资料PPTPPT文档演模板文档演模板1.2型号规格1）型号SIV21Y(J)-G1-6M2）焊接电源三相AC380/400/420/440V50/60HZ3）尺寸425(W)X620(D)X405(H)4）重量45KgSIV控制箱培训资料PPTPPT文档演模板文档演模板1.3工作原理将三相50Hz的输入电压进行变频处理，变为单相不同频率的电压输出。SIV控制箱培训资料PPTPPT文档演模板文档演模板2.安全注意事项为了防止触电，焊接变压器的次级绕组，焊机的壳体和控制装置的壳体，都应可靠接地。请勿使用容量不足或外表受损内部导体外露的电缆。请勿接触二次导体以外的其他带电部位。SIV控制箱培训资料PPTPPT文档演模板文档演模板请勿将手伸进电极之间，以免压伤。焊接时会产生噪音、有物体飞溅弹出，因此为了保障您和他人的安全，请使用劳动保护用具。为了防止火灾和爆炸，焊接后请勿将发热的原材料接近可燃物摆放。焊接机不使用时，请切断所有装置的电源。SIV控制箱培训资料PPTPPT文档演模板文档演模板3.1安装方式用主机架底部的安装孔（φ12×4）固定设备。安装孔3.安装SIV控制箱培训资料PPTPPT文档演模板文档演模板安装在使用环境温度为0～40℃之间，避免阳光直射的地方。根据有关条例和法规，对控制器输入电源提供雷电保护。避免将控制箱直接置放于有水或油，或者有含金属粉尘的场所。3.2安装时的注意事项SIV控制箱培训资料PPTPPT文档演模板文档演模板3.3接线（电源・焊接变压器・冷却水）电力电缆、焊接变压器、冷却水管的具体连接如下所示。3.3.1说明SIV控制箱培训资料PPTPPT文档演模板文档演模板1)电力电缆：请连接到控制箱背面的电源端子的“R・S・T”上。接电力电缆SIV控制箱培训资料PPTPPT文档演模板文档演模板2)焊接变压器：请连接到控制箱背面的电源端子的“U・V”上。接焊接变压器SIV控制箱培训资料PPTPPT文档演模板文档演模板接冷却水管3)冷却水管：请连接到本机左面的INLET・OUTLET上。SIV控制箱培训资料PPTPPT文档演模板文档演模板3.3.2接线时的注意事项连接导线：电线尺寸为38mm2以上（根据变压器容量。参照P15-表1），耐压在AC600V以上。通电时电压下降：根据定额电压，电压下降请控制在20%以内。焊接电源：焊接电源的连接处一定要接入保险丝。SIV控制箱培训资料PPTPPT文档演模板文档演模板断路器：使用本装置的时候，请在本装置的电源处安装能保护人体的高周波漏电保护断路器。冷却水：可以使用自来水或者工业用水，不能使用带有盐分的电解质的冷却水。对于循环式冷却水，每6个月将水完全更换一次，或者经常更换全部水的5-10%（因为会蒸发）。在冬季冰冻场合焊机不工作时，必须将水排出。SIV控制箱培训资料PPTPPT文档演模板文档演模板根据使用的焊接变压器的容量及漏电断路器选定电线的尺寸。下表仅供参考（根据电缆的种类有所不同，详细情况请参考电线一览等。）注）如果没有安装对应高周波的漏电断路器，无法保护人体。（有不明确的地方请联系本社）表1SIV控制箱培训资料PPTPPT文档演模板文档演模板3.4接地线2)接地线：请连接到本装置背面的“接地端子”上。3)连接导线：规格为22mm2以上（大于电力电缆规格的一半。SIV控制箱培训资料PPTPPT文档演模板文档演模板接地线SIV控制箱培训资料PPTPPT文档演模板文档演模板3.5编程电缆PN/C的接线请将编程电缆PN/C(TP-NET/DP-NET/SNS)接在控制箱的相应连接器上。编程电缆PN/C连接处SIV控制箱培训资料PPTPPT文档演模板文档演模板3.6控制电缆的接线控制电缆通过本机左侧连接器与主板上的TB1相连。控制电缆连接处TB1端子SIV控制箱培训资料PPTPPT文档演模板文档演模板3.7控制箱TB1端子接口说明SIV控制箱培训资料PPTPPT文档演模板文档演模板4.操作步骤4.1开机1）确认接线正确，尤其要注意电源电缆和焊接变压器电缆正确连接。2）确认断开控制箱外部的电源开关后，打开控制箱右侧板或顶盖板，把控制箱内部的断路器CB1置为ON，然后再装上控制箱盖板。3）接通冷却水。SIV控制箱培训资料PPTPPT文档演模板...
