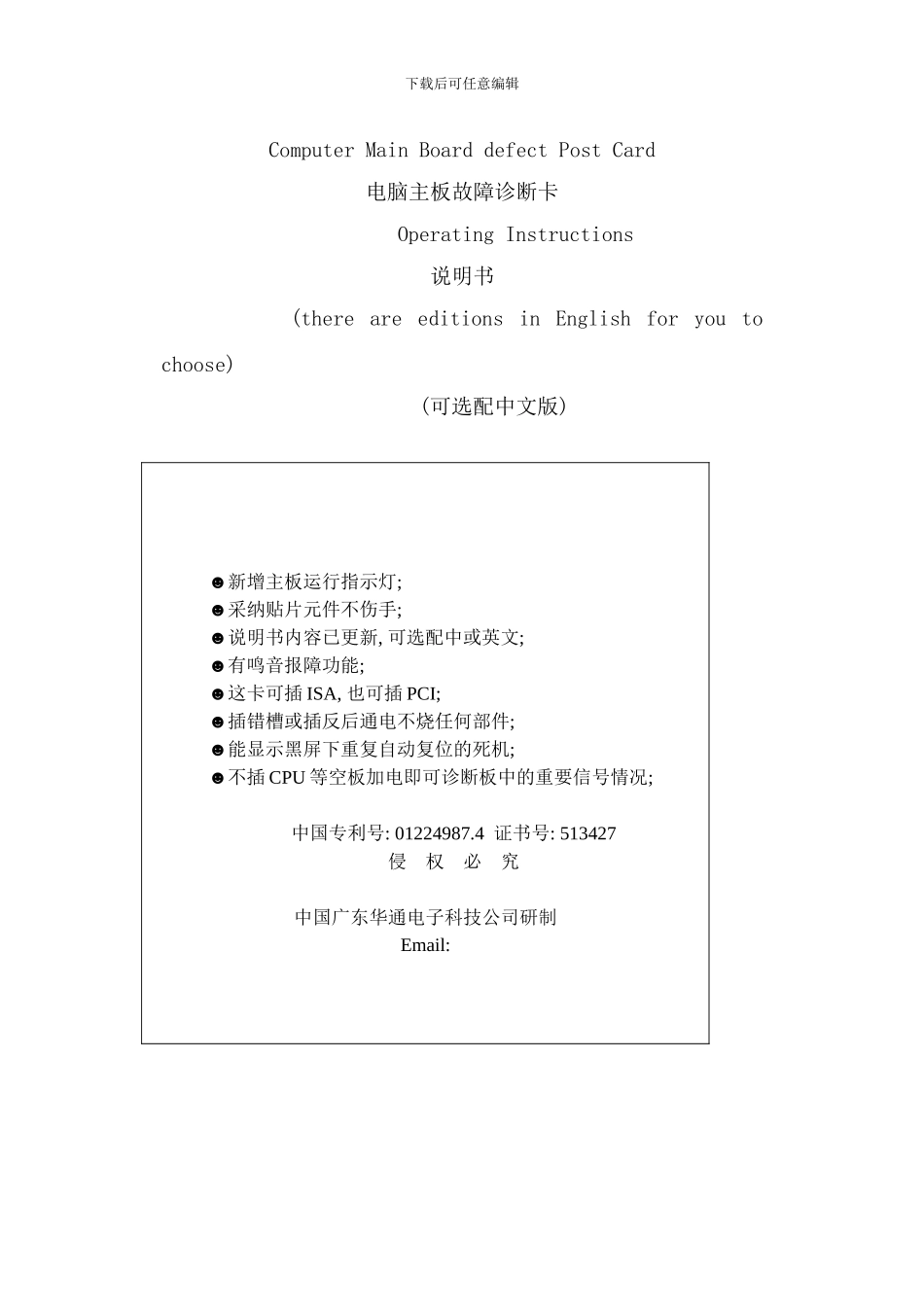

下载后可任意编辑Computer Main Board defect Post Card电脑主板故障诊断卡 Operating Instructions说明书(there are editions in English for you to choose) (可选配中文版)☻新增主板运行指示灯; ☻采纳贴片元件不伤手; ☻说明书内容已更新, 可选配中或英文; ☻有鸣音报障功能; ☻这卡可插 ISA, 也可插 PCI; ☻插错槽或插反后通电不烧任何部件; ☻能显示黑屏下重复自动复位的死机; ☻不插 CPU 等空板加电即可诊断板中的重要信号情况; 中国专利号: 01224987.4 证书号: 513427侵 权 必 究中国广东华通电子科技公司研制Email: 下载后可任意编辑RUN 灯功能介绍该灯只用极少部件, 故自身故障率极低, 且只需极少的主板插槽信号, 故即使插到一个坏的插槽中虽无法走代码, 或其它的所有指示灯都不亮, 但该灯很有可能照常工作, 您可根据: ”只要此灯闪亮过, 则证明主板运行过”的关键诊断结果助您分析下列问题: 1． 诊断卡自身的代码部分不良;2． 您的这块诊断卡不能兼容被测主板; 3． 诊断卡插入的是一个坏的 PCI 或 ISA 槽; 4． 诊断卡没有插好或插脚脏或 PCI 或 ISA 槽金属弹片生锈等原因造成与诊断卡接触不良; 5． 主板 ”死机”; 6． 主板正在执行与代码无关的程序。辨伪方法PI0050 型明显比 PI0049 等经济有用型更兼容 PIII、 PIV 等高档主板, 您可根据此特点对以经济有用型冒充 PI0050 型的假卡进行辩认, 并可打 086 139 2517 4332 电话或 Email:获得最新辨假特征。下载后可任意编辑真＊线路板边沿(靠近数码管)有”专利: 01224987.4”字样; ＊ PI0049 、 PI0050 卡 有 ” 证 书 号 : 513427”字样; ＊背面有”139 2517 4332”手机号; ＊经过专用设备进行检验, 专用软件对代码进行仿真, 其电性能及代码准确性有保障。假 当前可提供的假卡特征: ＊”中国专有号: 01223987.3”＊”专有技术: 01224988.3”; ＊”专利号: 02125087.5”(经查此号的专利名称为生物有机肥); ＊未经专用设备检验, 无仿真, 偷减及使用劣质和不恰当的材料; 另外可能出现以其它低档卡充当 PI0050 型高档卡。 欢迎举报用侵权伪造品骗取外观专利或用侵权伪造品骗取中国质量检验协会的”防伪”保护等蒙骗消费者的事实。TEL:139 2517 4332。目 录一、概述……………………………………………………………………….1二、用户必读…………………………………...
