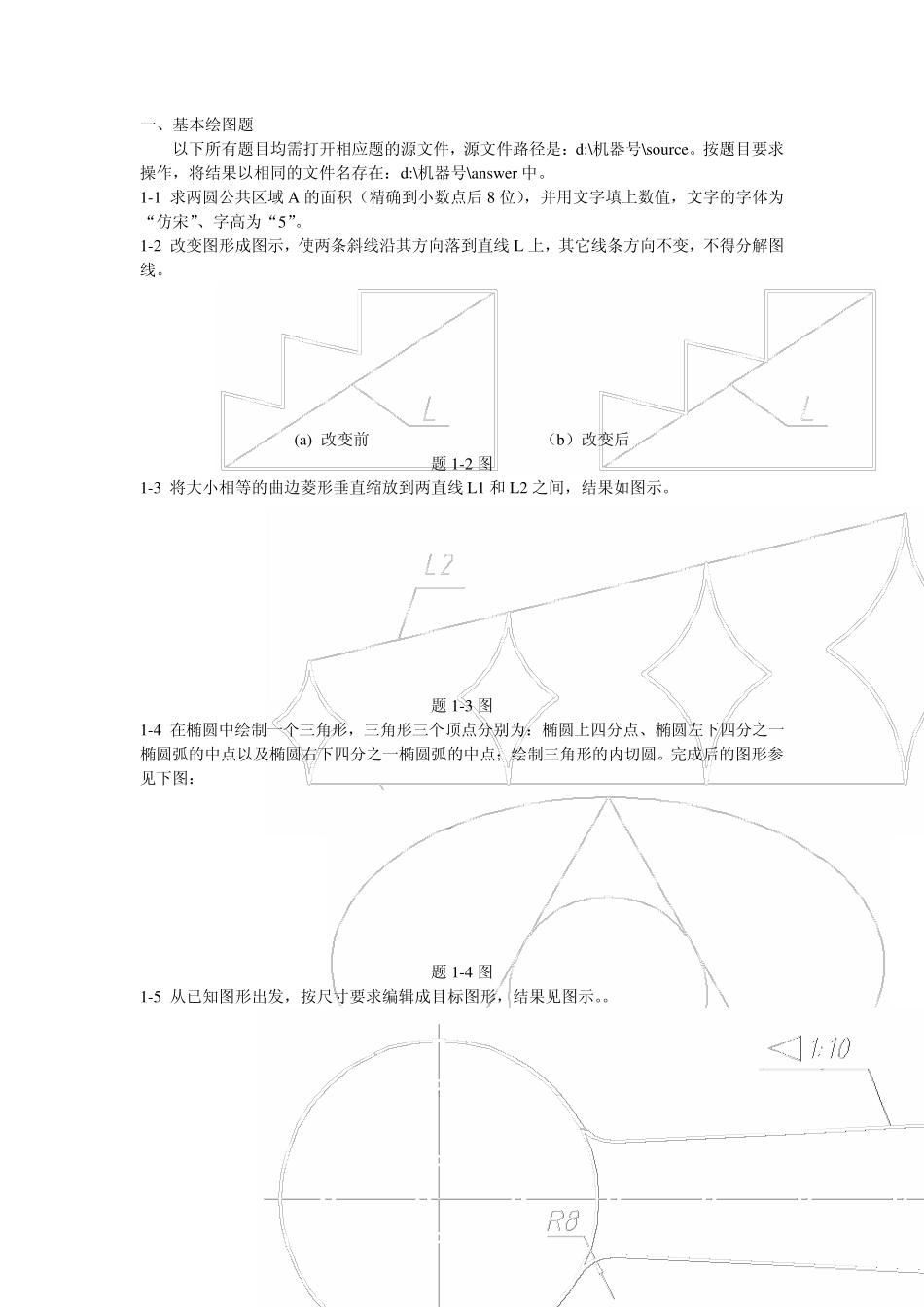

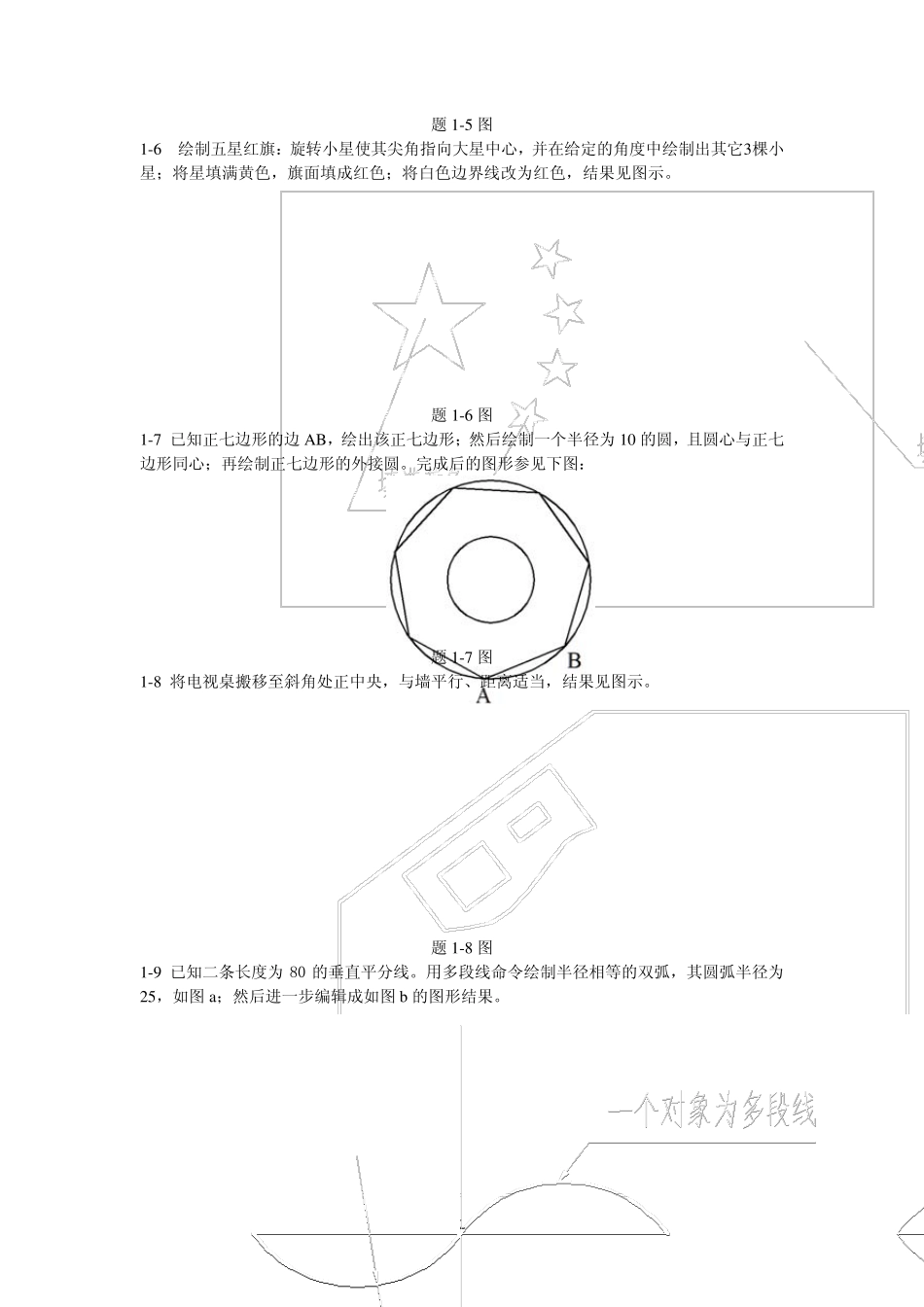

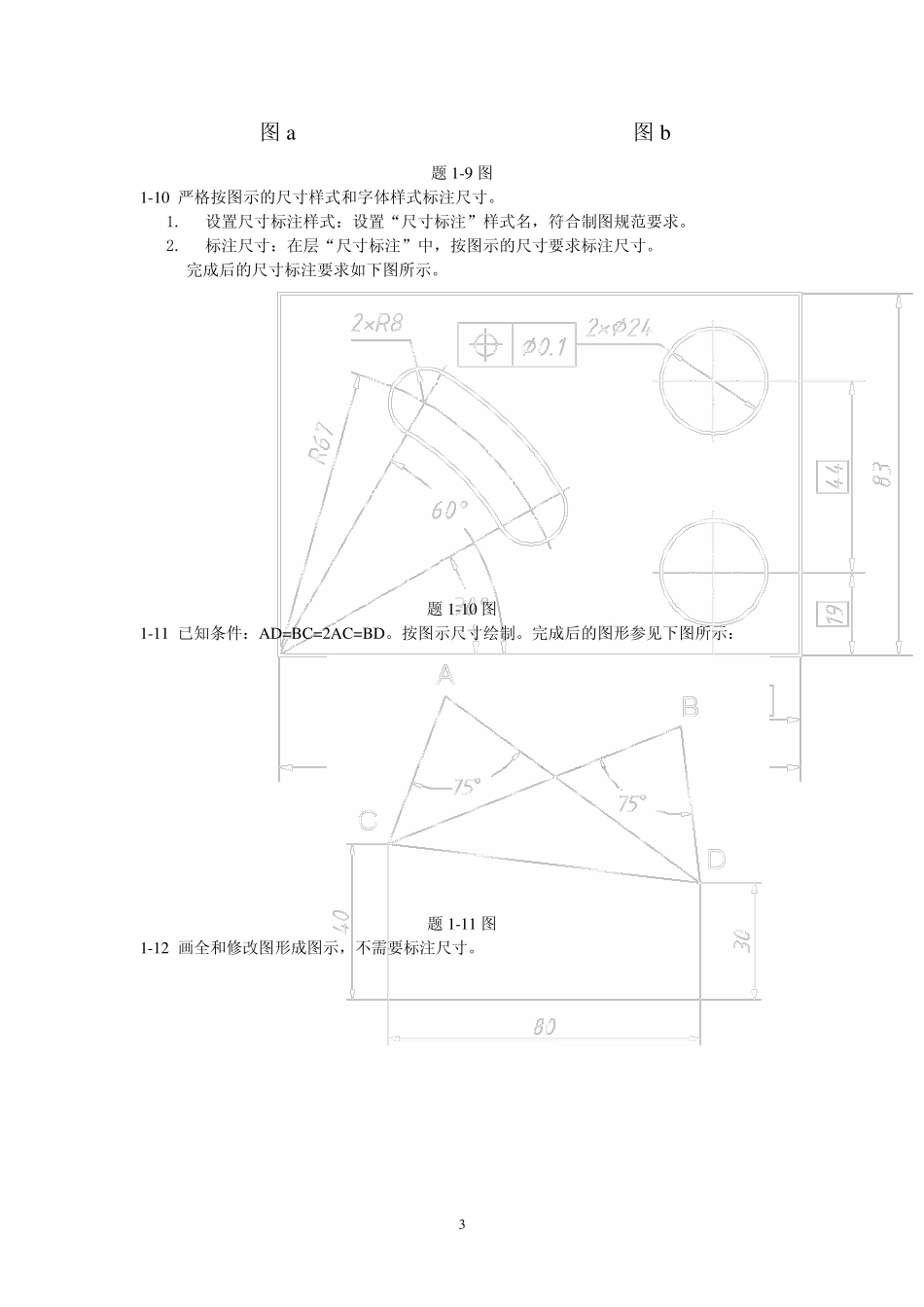

1一、基本绘图题 以下所有题目均需打开相应题的源文件,源文件路径是:d:\机器号\source。按题目要求操作,将结果以相同的文件名存在:d:\机器号\answ er 中。 1-1 求两圆公共区域A 的面积(精确到小数点后8 位),并用文字填上数值,文字的字体为“仿宋”、字高为“5”。 1-2 改变图形成图示,使两条斜线沿其方向落到直线 L 上,其它线条方向不变,不得分解图线。 (a) 改变前 (b)改变后 题1-2 图 1-3 将大小相等的曲边菱形垂直缩放到两直线 L1 和 L2 之间,结果如图示。 题1-3 图 1-4 在椭圆中绘制一个三角形,三角形三个顶点分别为:椭圆上四分点、椭圆左下四分之一椭圆弧的中点以及椭圆右下四分之一椭圆弧的中点;绘制三角形的内切圆。完成后的图形参见下图: 题1-4 图 1-5 从已知图形出发,按尺寸要求编辑成目标图形,结果见图示。。 2题1-5 图 1-6 绘制五星红旗:旋转小星使其尖角指向大星中心,并在给定的角度中绘制出其它3棵小星;将星填满黄色,旗面填成红色;将白色边界线改为红色,结果见图示。 题1-6 图 1-7 已知正七边形的边AB,绘出该正七边形;然后绘制一个半径为10 的圆,且圆心与正七边形同心;再绘制正七边形的外接圆。完成后的图形参见下图: 题1-7 图 1-8 将电视桌搬移至斜角处正中央,与墙平行、距离适当,结果见图示。 题1-8 图 1-9 已知二条长度为80 的垂直平分线。用多段线命令绘制半径相等的双弧,其圆弧半径为25,如图a;然后进一步编辑成如图b 的图形结果。 3图a 图b 题1-9 图 1-10 严格按图示的尺寸样式和字体样式标注尺寸。 1. 设置尺寸标注样式:设置“尺寸标注”样式名,符合制图规范要求。 2. 标注尺寸:在层“尺寸标注”中,按图示的尺寸要求标注尺寸。 完成后的尺寸标注要求如下图所示。 题1-10 图 1-11 已知条件:AD=BC=2AC=BD。按图示尺寸绘制。完成后的图形参见下图所示: 题1-11 图 1-12 画全和修改图形成图示,不需要标注尺寸。 4 题1 -1 2 图 1 -1 3 添加3 个内接正方形并修改(含点画线),标注倒角尺寸,结果见图示。 题1 -1 3 图 1 -1 4 修改图形成图示。 题1 -1 4 图 51-15 从已知外围腰形图形出发,按尺寸要求编辑成目标图形,结果见图示。 题 1-15 图 1-16 修改图形成图示。 题 1-16 图 1-17 图中的点画线(红色)和虚线(蓝色)不符合 GB 要求,请按图示的线型尺寸规格修改线库文件,...
