2024年大体积混凝土施工要求规范VIP免费

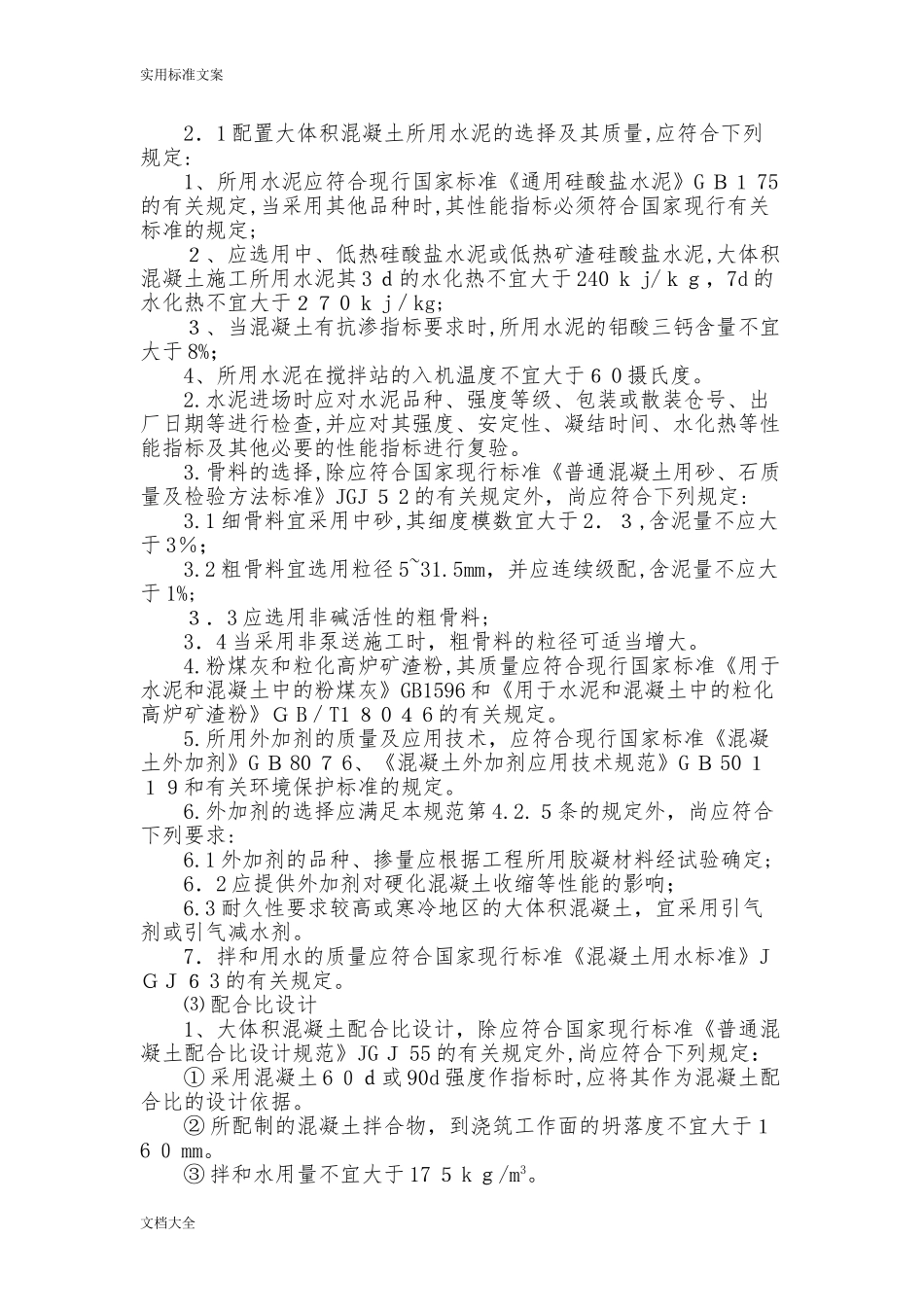

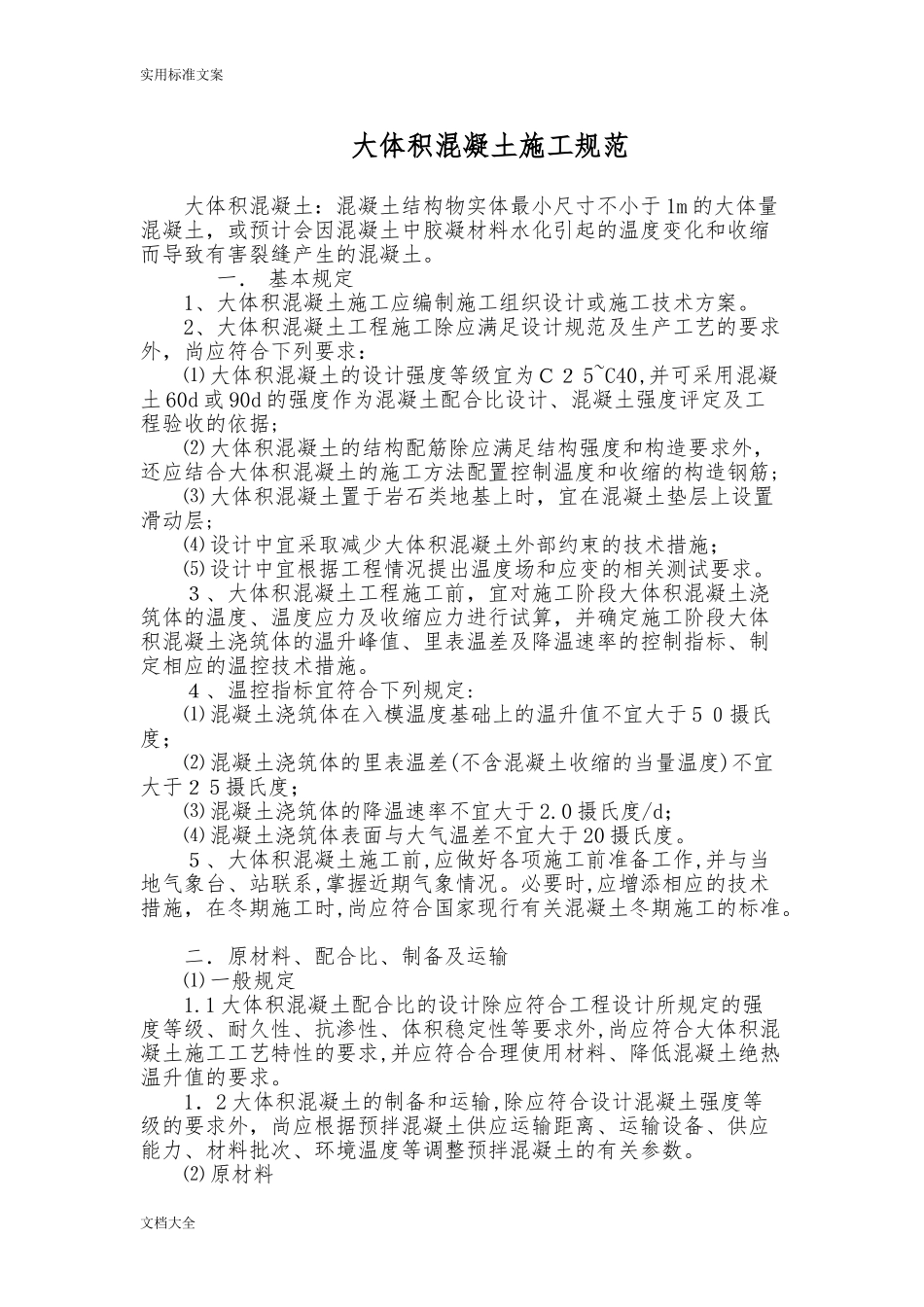

实用标准文案大体积混凝土施工规范大体积混凝土：混凝土结构物实体最小尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。一．基本规定1、大体积混凝土施工应编制施工组织设计或施工技术方案。2、大体积混凝土工程施工除应满足设计规范及生产工艺的要求外，尚应符合下列要求：⑴大体积混凝土的设计强度等级宜为Ｃ２5~C40,并可采用混凝土60d或90d的强度作为混凝土配合比设计、混凝土强度评定及工程验收的依据;⑵大体积混凝土的结构配筋除应满足结构强度和构造要求外，还应结合大体积混凝土的施工方法配置控制温度和收缩的构造钢筋;⑶大体积混凝土置于岩石类地基上时，宜在混凝土垫层上设置滑动层;⑷设计中宜采取减少大体积混凝土外部约束的技术措施；⑸设计中宜根据工程情况提出温度场和应变的相关测试要求。３、大体积混凝土工程施工前，宜对施工阶段大体积混凝土浇筑体的温度、温度应力及收缩应力进行试算，并确定施工阶段大体积混凝土浇筑体的温升峰值、里表温差及降温速率的控制指标、制定相应的温控技术措施。４、温控指标宜符合下列规定:⑴混凝土浇筑体在入模温度基础上的温升值不宜大于5０摄氏度；⑵混凝土浇筑体的里表温差(不含混凝土收缩的当量温度)不宜大于２5摄氏度；⑶混凝土浇筑体的降温速率不宜大于2.0摄氏度/d；⑷混凝土浇筑体表面与大气温差不宜大于20摄氏度。５、大体积混凝土施工前,应做好各项施工前准备工作,并与当地气象台、站联系,掌握近期气象情况。必要时,应增添相应的技术措施，在冬期施工时,尚应符合国家现行有关混凝土冬期施工的标准。二．原材料、配合比、制备及运输⑴一般规定1.1大体积混凝土配合比的设计除应符合工程设计所规定的强度等级、耐久性、抗渗性、体积稳定性等要求外,尚应符合大体积混凝土施工工艺特性的要求,并应符合合理使用材料、降低混凝土绝热温升值的要求。1．2大体积混凝土的制备和运输,除应符合设计混凝土强度等级的要求外，尚应根据预拌混凝土供应运输距离、运输设备、供应能力、材料批次、环境温度等调整预拌混凝土的有关参数。⑵原材料文档大全实用标准文案2．1配置大体积混凝土所用水泥的选择及其质量,应符合下列规定:1、所用水泥应符合现行国家标准《通用硅酸盐水泥》GＢ１75的有关规定,当采用其他品种时,其性能指标必须符合国家现行有关标准的规定;２、应选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥,大体积混凝土施工所用水泥其3ｄ的水化热不宜大于240ｋj/ｋｇ，7d的水化热不宜大于２７0ｋj／kg;３、当混凝土有抗渗指标要求时,所用水泥的铝酸三钙含量不宜大于8%；4、所用水泥在搅拌站的入机温度不宜大于６0摄氏度。2.水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查,并应对其强度、安定性、凝结时间、水化热等性能指标及其他必要的性能指标进行复验。3.骨料的选择,除应符合国家现行标准《普通混凝土用砂、石质量及检验方法标准》JGJ５2的有关规定外，尚应符合下列规定:3.1细骨料宜采用中砂,其细度模数宜大于2．３,含泥量不应大于3％；3.2粗骨料宜选用粒径5~31.5mm，并应连续级配,含泥量不应大于1%;３．3应选用非碱活性的粗骨料;3．4当采用非泵送施工时，粗骨料的粒径可适当增大。4.粉煤灰和粒化高炉矿渣粉,其质量应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596和《用于水泥和混凝土中的粒化高炉矿渣粉》ＧB／T1８0４6的有关规定。5.所用外加剂的质量及应用技术，应符合现行国家标准《混凝土外加剂》GＢ80７6、《混凝土外加剂应用技术规范》GＢ50１１９和有关环境保护标准的规定。6.外加剂的选择应满足本规范第4.2.５条的规定外，尚应符合下列要求:6.1外加剂的品种、掺量应根据工程所用胶凝材料经试验确定;6．2应提供外加剂对硬化混凝土收缩等性能的影响；6.3耐久性要求较高或寒冷地区的大体积混凝土，宜采用引气剂或引气减水剂。7．拌和用水的质量应符合国家现行标准《混凝土用水标准》JＧＪ６3的有关规定。⑶配合比设计1、大体积混凝土配合比设计，除应符合国家现行标准《普通混凝土配合比设计规范》JGＪ55的有关规定外,尚应...
