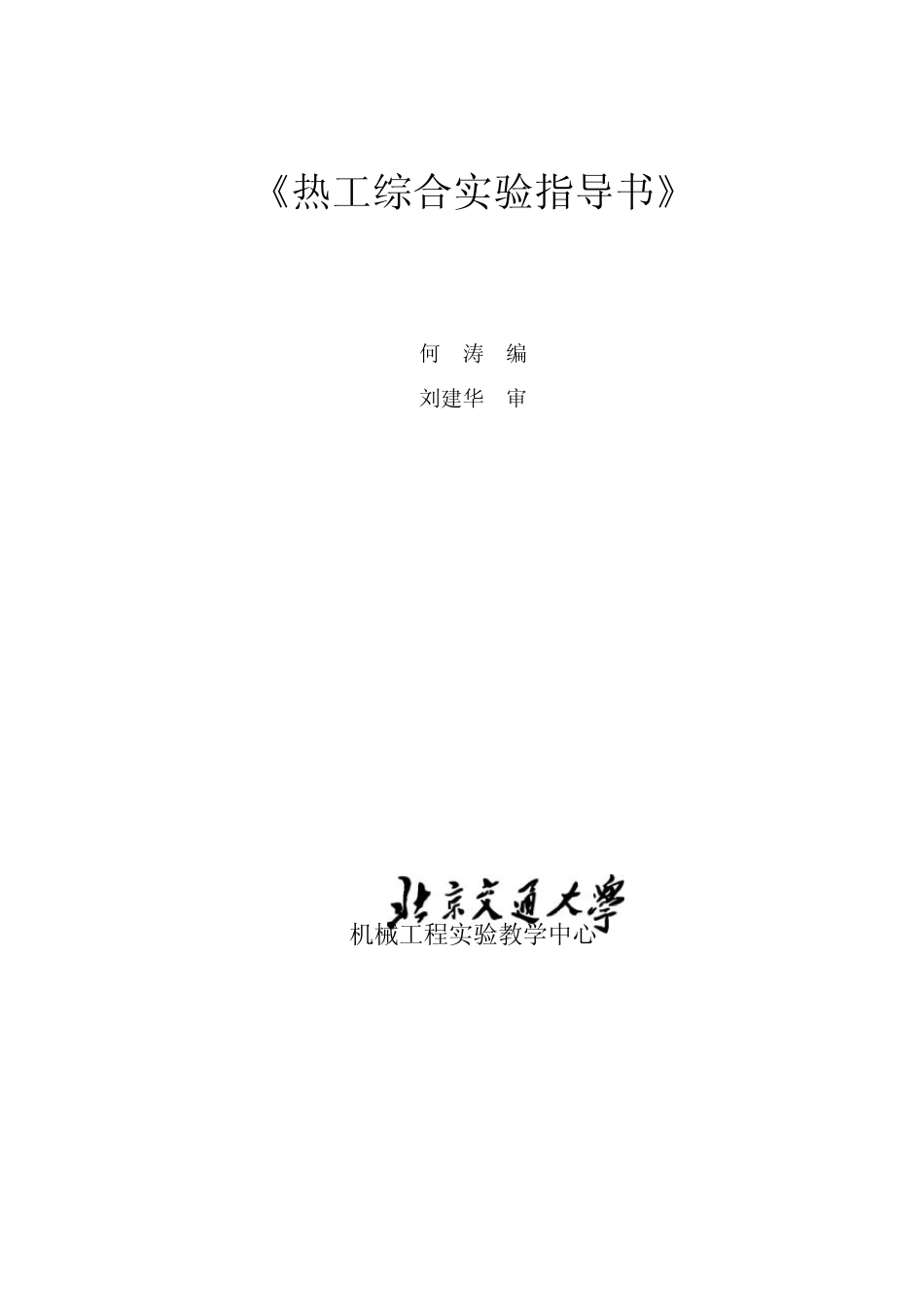

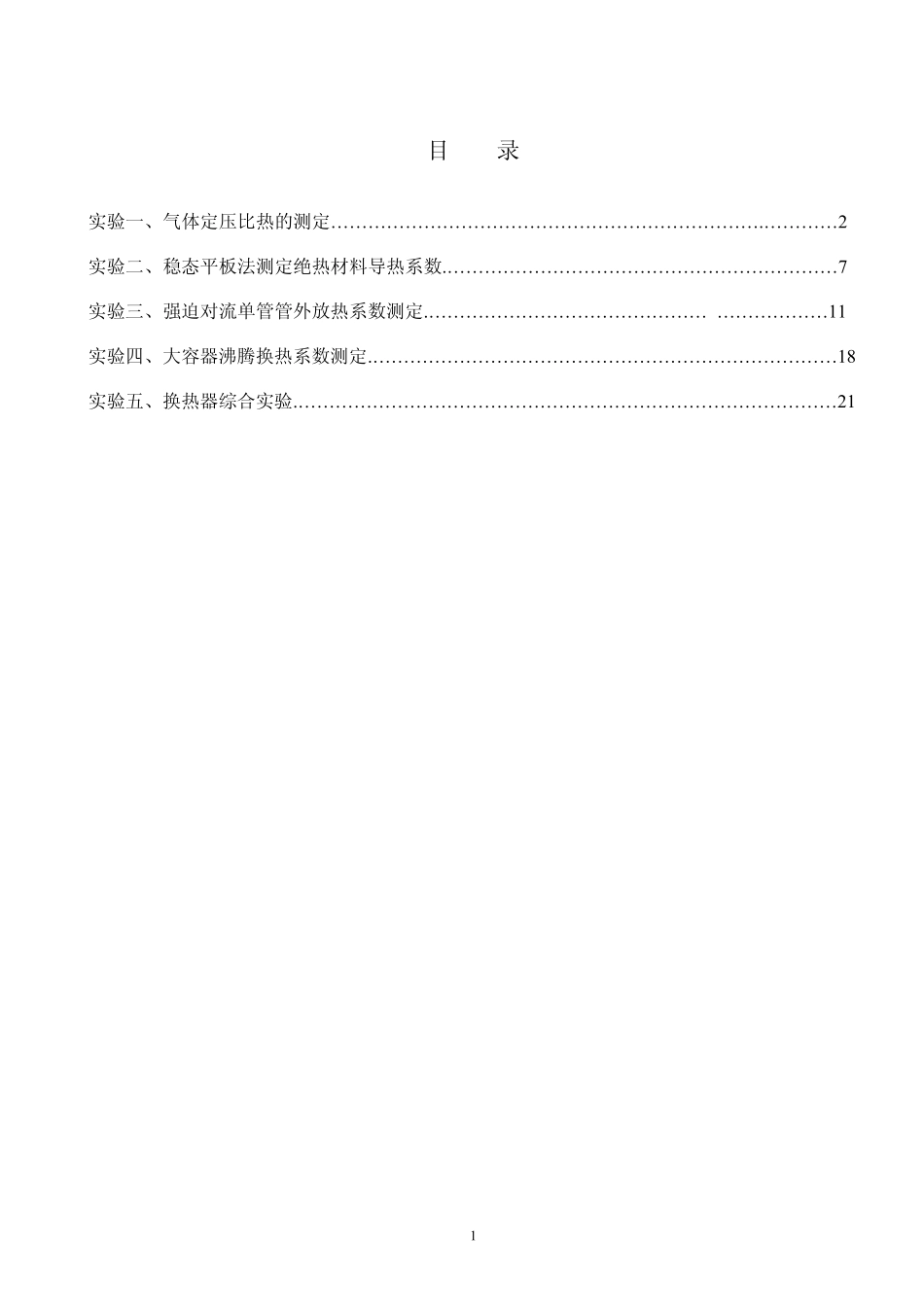

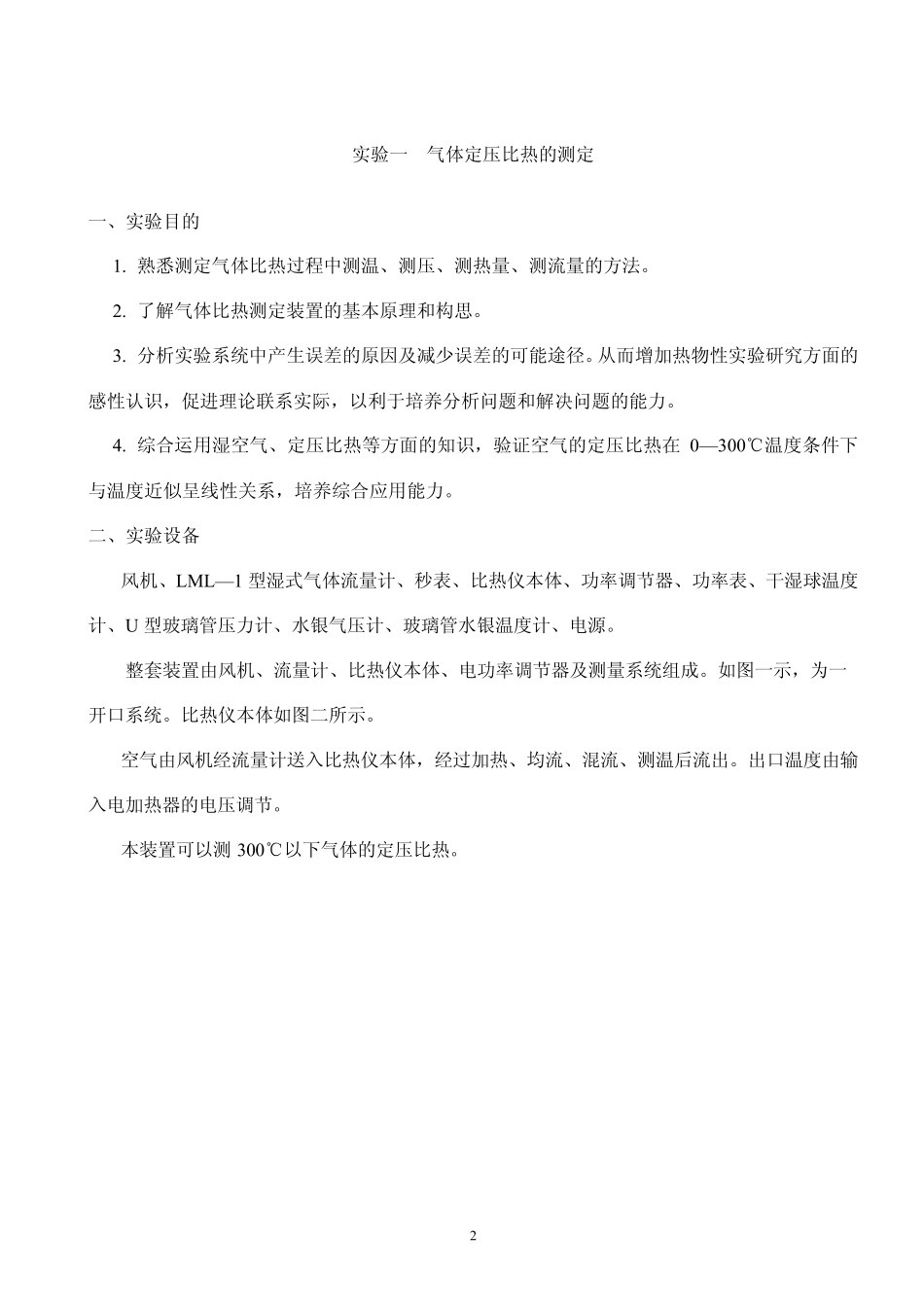

《热工综合实验指导书》 何 涛 编 刘建华 审 机械工程实验教学中心 1 目 录 实验一、气体定压比热的测定… … … … … … … … … … … … … … … … … … … … … … … .… … … … 2 实验二、稳态平板法测定绝热材料导热系数.… … … … … … … … … … … … … … … … … … … … … 7 实验三、强迫对流单管管外放热系数测定.… … … … … … … … … … … … … … … … … … … … … 11 实验四、大容器沸腾换热系数测定.… … … … … … … … … … … … … … … … … … … … … … … … … 18 实验五、换热器综合实验.… … … … … … … … … … … … … … … … … … … … … … … … … … … … … 21 2 实验一 气体定压比热的测定 一、实验目的 1. 熟悉测定气体比热过程中测温、测压、测热量、测流量的方法。 2. 了解气体比热测定装置的基本原理和构思。 3. 分析实验系统中产生误差的原因及减少误差的可能途径。从而增加热物性实验研究方面的感性认识，促进理论联系实际，以利于培养分析问题和解决问题的能力。 4. 综合运用湿空气、定压比热等方面的知识，验证空气的定压比热在 0— 300℃温度条件下与温度近似呈线性关系，培养综合应用能力。 二、实验设备 风机、LML— 1 型湿式气体流量计、秒表、比热仪本体、功率调节器、功率表、干湿球温度计、U 型玻璃管压力计、水银气压计、玻璃管水银温度计、电源。 整套装置由风机、流量计、比热仪本体、电功率调节器及测量系统组成。如图一示，为一开口系统。比热仪本体如图二所示。 空气由风机经流量计送入比热仪本体，经过加热、均流、混流、测温后流出。出口温度由输入电加热器的电压调节。 本装置可以测300℃以下气体的定压比热。 3 三、参数测量 1. 用胶管将比热仪本体与流量计、节流阀、风机连通。 2. 连接功率表和调压器。 3. 选择合适的温度计插入混流网的凹槽中。 4. 接通电源，开动风机，调节流量达最大值。 45. 在加热器没工作的情况下，调节节流阀使流量保持每10 升气体通过流量计所需时间在55～60 秒之间。 6. 启动电热器开始工作，缓慢提高电压，使出口温度上升。 7. 待系统工况稳定后（出口温度在10 分钟之内无变化或有微小起伏，即可视为稳定...
