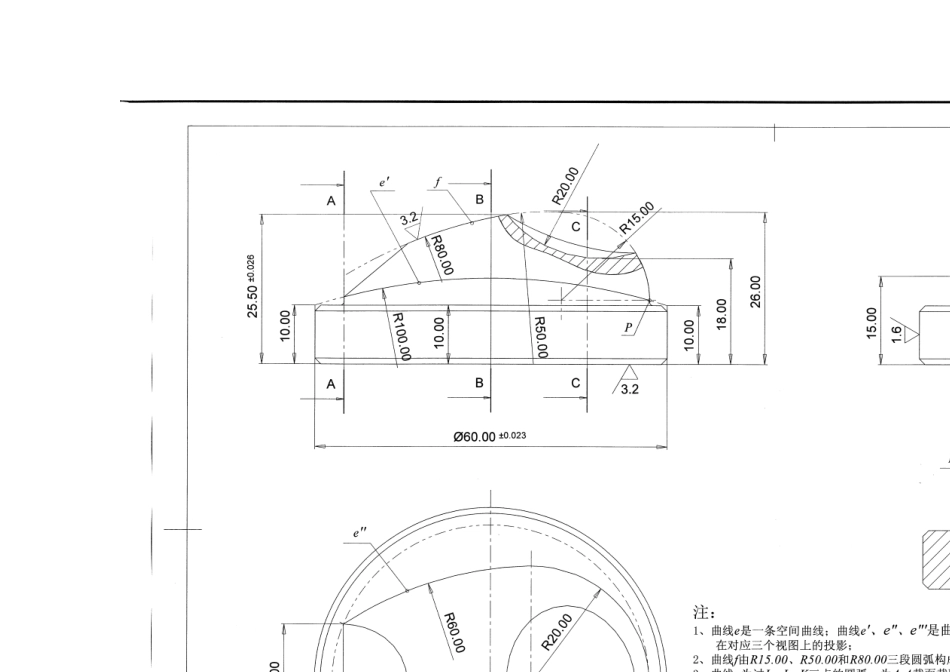

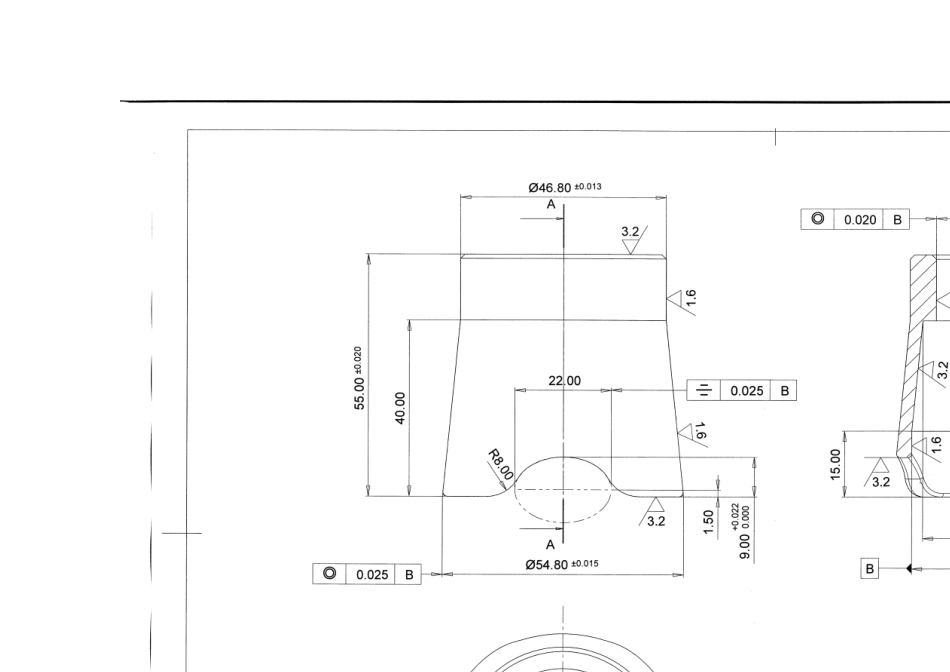

2012 年山东省职业院校技能大赛高职组 “机械产品数控加工”项目样题 一、 竞赛任务 根据产品装配图和部分零件图，完成以下工作任务： 1.根据产品装配图和与之配合的零件图纸，完成零件 5的详细结构设计，并确定合理的几何尺寸和尺寸公差，生成零件 5的二维工程图，并完成零件 5的简要设计说明书。 2.根据产品装配图的技术要求，合理确定零件 4与零件 3的配合公差，并根据零件 4的图纸要求，确定零件 3的尺寸公差，生成零件 3的二维工程图。 3.利用 CAD/CAM软件完成各零件造型、产品三维装配模型和二维装配图。 4.利用 CAD/CAM软件、数控车床、数控铣床（或加工中心）和其它辅助工具，完成各零件的加工和装配。 二、零部件工程图要求 1.零部件工程图要符合国家标准要求； 2.零部件工程图要与所提供图纸表达内容一致。 三、竞赛结果提交 1.任务 1、2、3以电子文档形式刻录光盘上交。电子文档按照规定路径进行存放，不按存放路径存放，竞赛结果视为无效。光盘刻录由组委会指定人员进行，参赛选手签字确认后上交。 2.任务 4以实物形式上交，参赛选手在工件打标（场次号+机位号）后，签字确认上交。
