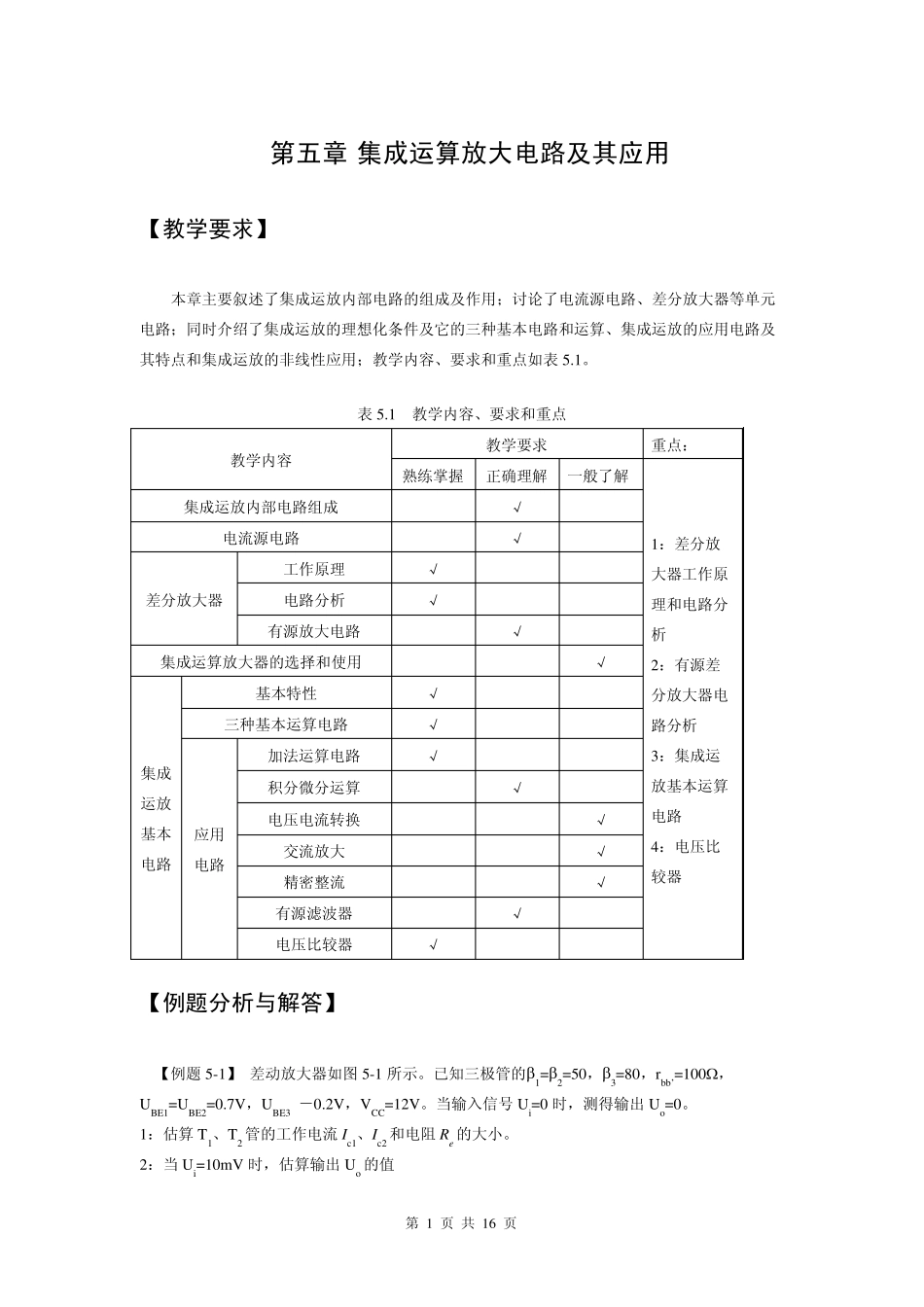

第 1 页 共 16 页 第五章 集成运算放大电路及其应用 【教学要求】 本章主要叙述了集成运放内部电路的组成及作用；讨论了电流源电路、差分放大器等单元电路；同时介绍了集成运放的理想化条件及它的三种基本电路和运算、集成运放的应用电路及其特点和集成运放的非线性应用；教学内容、要求和重点如表5.1。 表5.1 教学内容、要求和重点 教学内容 教学要求 重点： 熟练掌握 正确理解 一般了解 1：差分放大器工作原理和电路分析 2：有源差分放大器电路分析 3：集成运放基本运算电路 4：电压比较器 集成运放内部电路组成 √ 电流源电路 √ 差分放大器 工作原理 √ 电路分析 √ 有源放大电路 √ 集成运算放大器的选择和使用 √ 集成运放基本电路 基本特性 √ 三种基本运算电路 √ 应用电路 加法运算电路 √ 积分微分运算 √ 电压电流转换 √ 交流放大 √ 精密整流 √ 有源滤波器 √ 电压比较器 √ 【例题分析与解答】 【例题 5-1】 差动放大器如图 5-1 所示。已知三极管的1=2=50，3=80，rbb’=100 ，UBE1=UBE2=0.7V，UBE3=－0.2V，VCC=12V。当输入信号 Ui=0 时，测得输出 Uo=0。 1：估算T1、T2 管的工作电流Ic1、Ic2 和电阻 Re的大小。 2：当 Ui=10mV 时，估算输出 Uo 的值 第 2 页 共 16 页 图5-1 解：1：由电路可知，当Ui=0 时，要保证Uo=0V，则电阻Re3 上压降应为12V，，由此可求得3cI： mARUUIeccoc11212)(33， T3 管的设计电流3EI为：33cEII，而T2 管集电极电阻Rc2 上的压降2CRU可近似为： VURIUEBeERC2.32.0313332。 于是T1、T2 管的集电极电流1CI、2CI为： )(32.0102.32212mARUIICRRCCC。 射极电阻Re 上的电流eRI为：)(64.021mAIIICCRe。 若设T1 管基极电位UB1=0V，则UE1=－0.7V，射极电阻Re 为： )(7.1764.0127.0)(1KIUUReRCCEe 2：Ui=10mA 时，Uo 的大小： 由于电路的结构为单入、单出型，故将T3管构成的后级电路输入电阻Ri2作为差放级的负载考虑，其电压放大倍数 Au1 为： )(2)//(12211bebicurRRRA ； 其中： )(24.432.026)501(1001Krbe，3332)1(ebeiRrR； 而3ber为： )(2.2126)801(1003Krbe； 所以： )(2453)801(2.22KRi 电压放大倍数为： 8.45)24.41(2)245//10(501uA 第 3 页 共 16...
