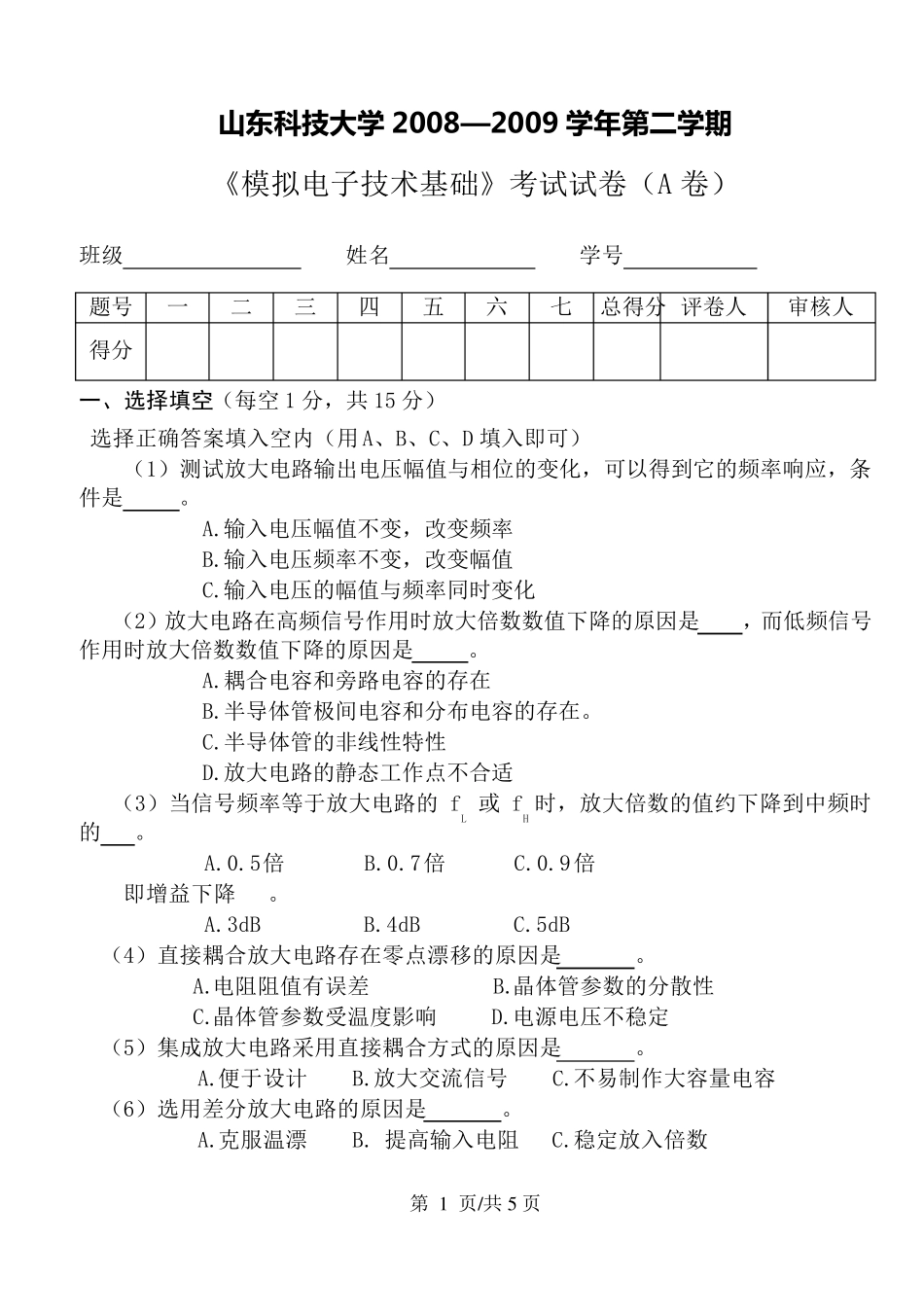

山 东科 技 大 学 2008—2009 学 年第二学 期 《模拟电子技术基础》考试试卷（A 卷） 班级 姓名 学号 一、选择填空（每空1 分，共15 分） 选择正确答案填入空内（用A、B、C、D 填入即可） （1）测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是 。 A.输入电压幅值不变，改变频率 B.输入电压频率不变，改变幅值 C.输入电压的幅值与频率同时变化 （2）放大电路在高频信号作用时放大倍数数值下降的原因是 ，而低频信号作用时放大倍数数值下降的原因是 。 A.耦合电容和旁路电容的存在 B.半导体管极间电容和分布电容的存在。 C.半导体管的非线性特性 D.放大电路的静态工作点不合适 （3）当信号频率等于放大电路的 fL 或 fH 时，放大倍数的值约下降到中频时的 。 A.0.5倍 B.0.7倍 C.0.9倍 即增益下降 。 A.3dB B.4dB C.5dB （4）直接耦合放大电路存在零点漂移的原因是 。 A.电阻阻值有误差 B.晶体管参数的分散性 C.晶体管参数受温度影响 D.电源电压不稳定 （5）集成放大电路采用直接耦合方式的原因是 。 A.便于设计 B.放大交流信号 C.不易制作大容量电容 （6）选用差分放大电路的原因是 。 A.克服温漂 B. 提高输入电阻 C.稳定放入倍数 第 1 页/共5 页 题号 一 二 三 四 五 六 七 总得分 评卷人 审 核 人 得分 （7）用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的 。 A.差模放大倍数数值增大 B.抑制共模信号能力增强 C.差模输入电阻增大 （8）互补输出级采用共集形式是为了使 。 A.电压放大倍数大 B.不失真输出电压大 C.带负载能力强 （9）对于放大电路，所谓开环是指 。 A．无信号源 B．无反馈通路 C．无电源 D．无负载 而所谓闭环是指 。 A．考虑信号源内阻 B．存在反馈通路 C．接入电源 D．接入负载 （10）在输入量不变的情况下，若引入反馈后 ，则说明引入的反馈是负反馈。 A．输入电阻增大 B．输出量增大 C．净输入量增大 D．净输入量减小 （11）直流负反馈是指 。 A．直接耦合放大电路中所引入的负反馈 B．只有放大直流信号时才有的负反馈 C．在直流通路中的负反馈 （12）交流负反馈是指 。 A．阻容耦合放大电路中所引入的负反馈 B．只有放大交流信号时才有的负反馈 C．在交流通路中的负反馈 二、电路如下图所示（15 分） 晶体管的＝60，'bbr =100Ω。 （1）求解静态工作点、uA ...
