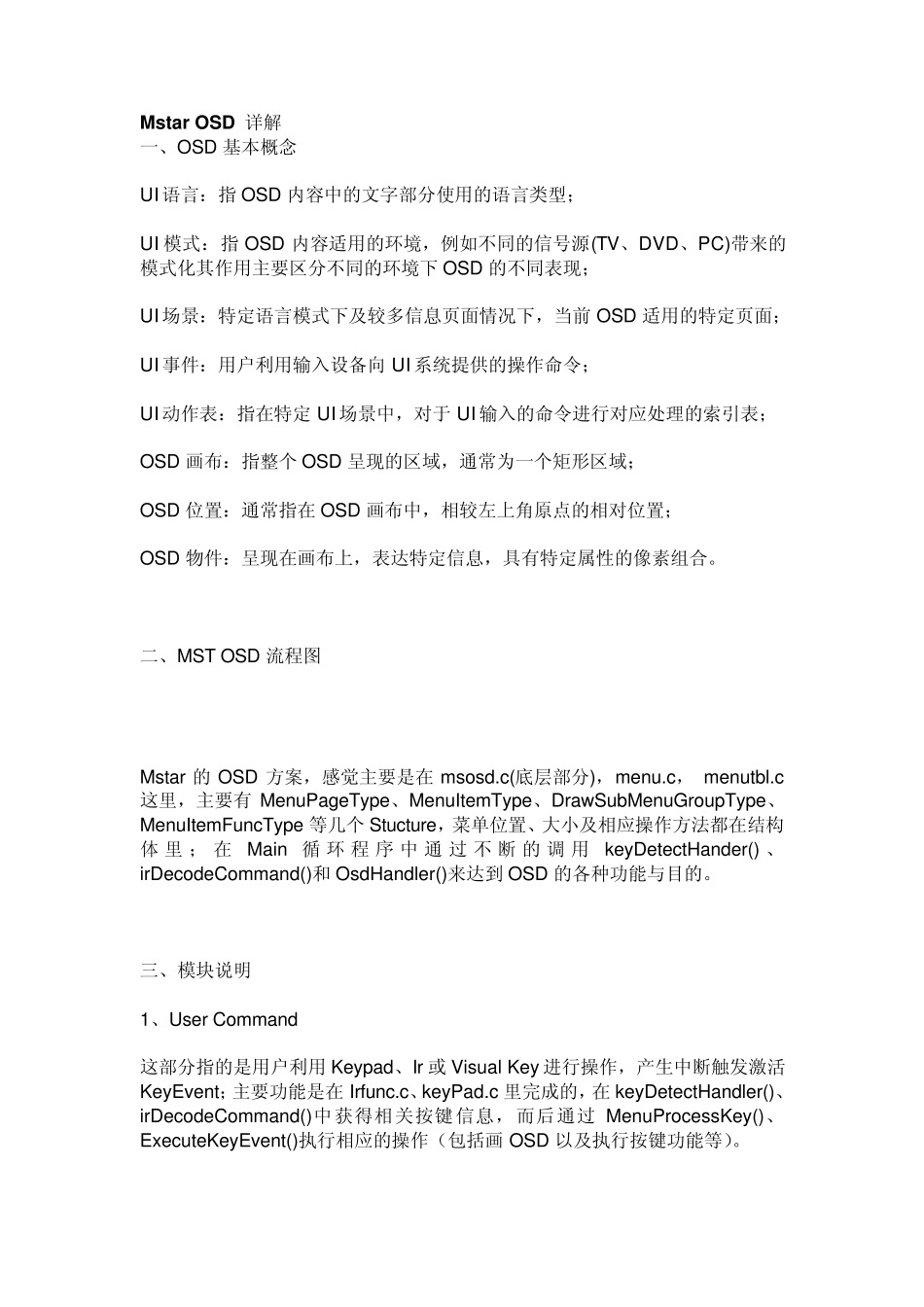

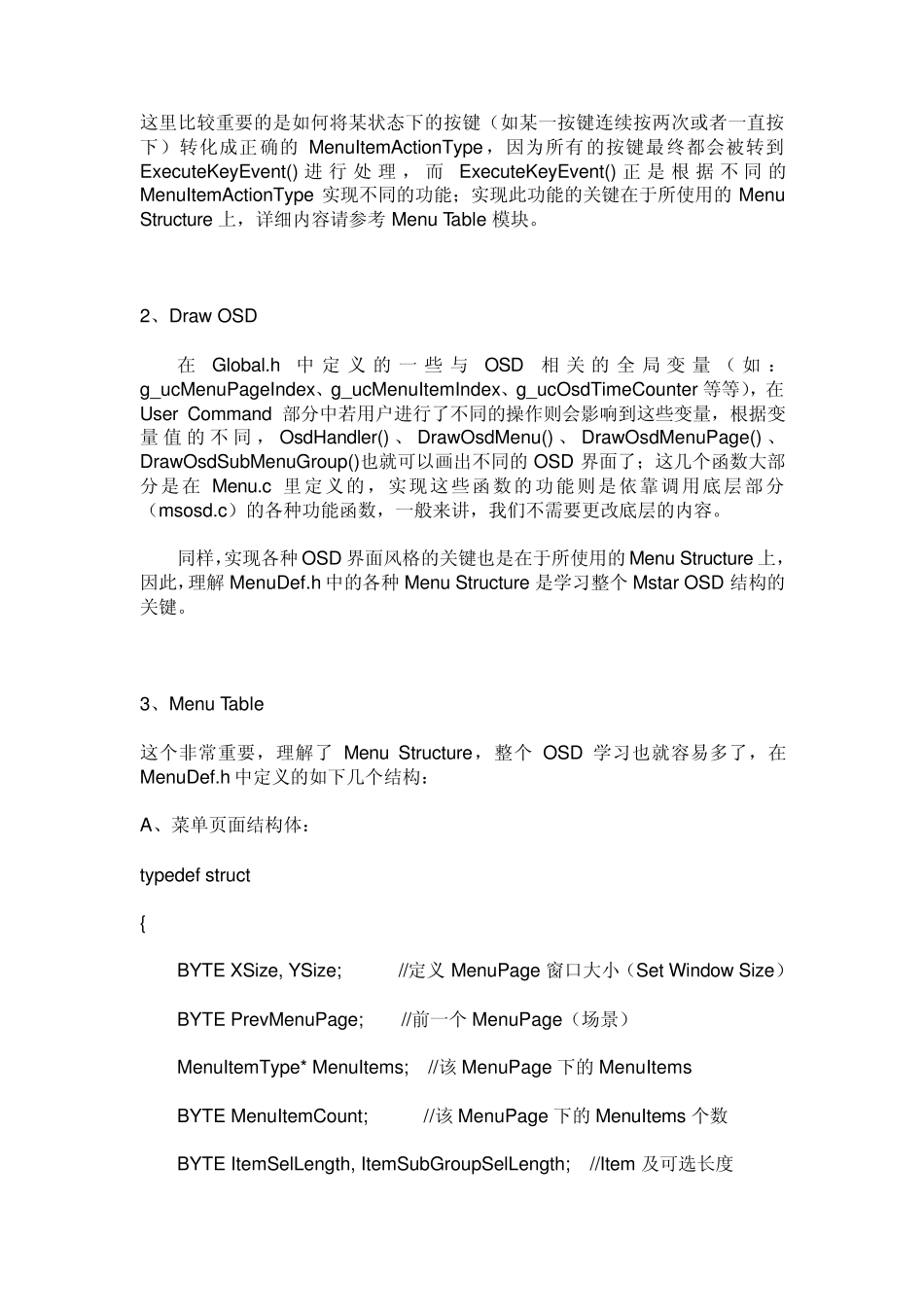

Mstar OSD 详解 一、OSD 基本概念 UI 语言：指 OSD 内容中的文字部分使用的语言类型； UI 模式：指 OSD 内容适用的环境，例如不同的信号源(TV、DVD、PC)带来的模式化其作用主要区分不同的环境下 OSD 的不同表现； UI 场景：特定语言模式下及较多信息页面情况下，当前 OSD 适用的特定页面； UI 事件：用户利用输入设备向 UI 系统提供的操作命令； UI 动作表：指在特定 UI 场景中，对于 UI 输入的命令进行对应处理的索引表； OSD 画布：指整个 OSD 呈现的区域，通常为一个矩形区域； OSD 位置：通常指在 OSD 画布中，相较左上角原点的相对位置； OSD 物件：呈现在画布上，表达特定信息，具有特定属性的像素组合。 二、MST OSD 流程图 Mstar 的 OSD 方案，感觉主要是在 msosd.c(底层部分)，menu.c， menutbl.c这里，主要有 MenuPageType、MenuItemType、DrawSubMenuGroupType、MenuItemFuncType 等几个 Stucture，菜单位置、大小及相应操作方法都在结构体 里 ； 在Main 循 环 程 序 中 通 过 不 断 的 调 用keyDetectHander() 、irDecodeCommand()和 OsdHandler()来达到 OSD 的各种功能与目的。 三、模块说明 1、User Command 这部分指的是用户利用 Keypad、Ir 或 Visual Key进行操作，产生中断触发激活KeyEvent；主要功能是在 Irfunc.c、keyPad.c 里完成的，在 keyDetectHandler()、irDecodeCommand()中获得相关按键信息，而后通过 MenuProcessKey()、ExecuteKeyEvent()执行相应的操作（包括画 OSD 以及执行按键功能等）。 这里比较重要的是如何将某状态下的按键（如某一按键连续按两次或者一直按下）转化成正确的MenuItemActionType ，因为所有的按键最终都会被转到ExecuteKeyEvent() 进行处理，而ExecuteKeyEvent() 正是根据不同的MenuItemActionType 实现不同的功能；实现此功能的关键在于所使用的Menu Structure 上，详细内容请参考Menu Table 模块。 2、Draw OSD 在Global.h中 定 义 的一些 与OSD相 关的全 局 变 量 （如：g_ucMenuPageIndex、g_ucMenuItemIndex、g_ucOsdTimeCounter 等等），在User Command 部分中若用户进行了不同的操作则会影响到这些变量，根据变量 值 的不同，OsdHandler() 、 DrawOsdMenu() 、 DrawOsdMenuPage() 、DrawOsdSubMenuGroup()也就可以画出不同的OSD 界面了；这几个函数大部分是在Menu....
