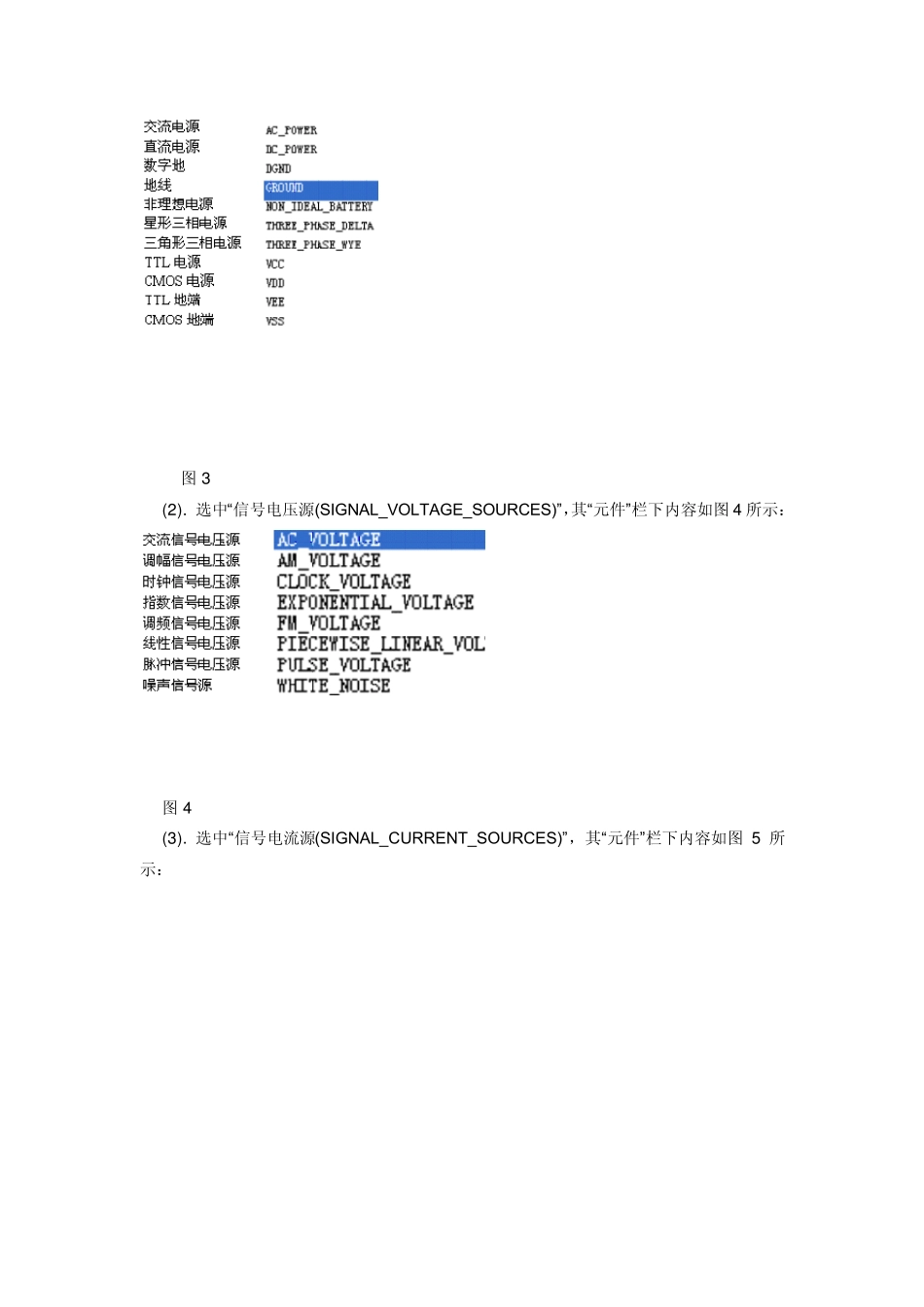

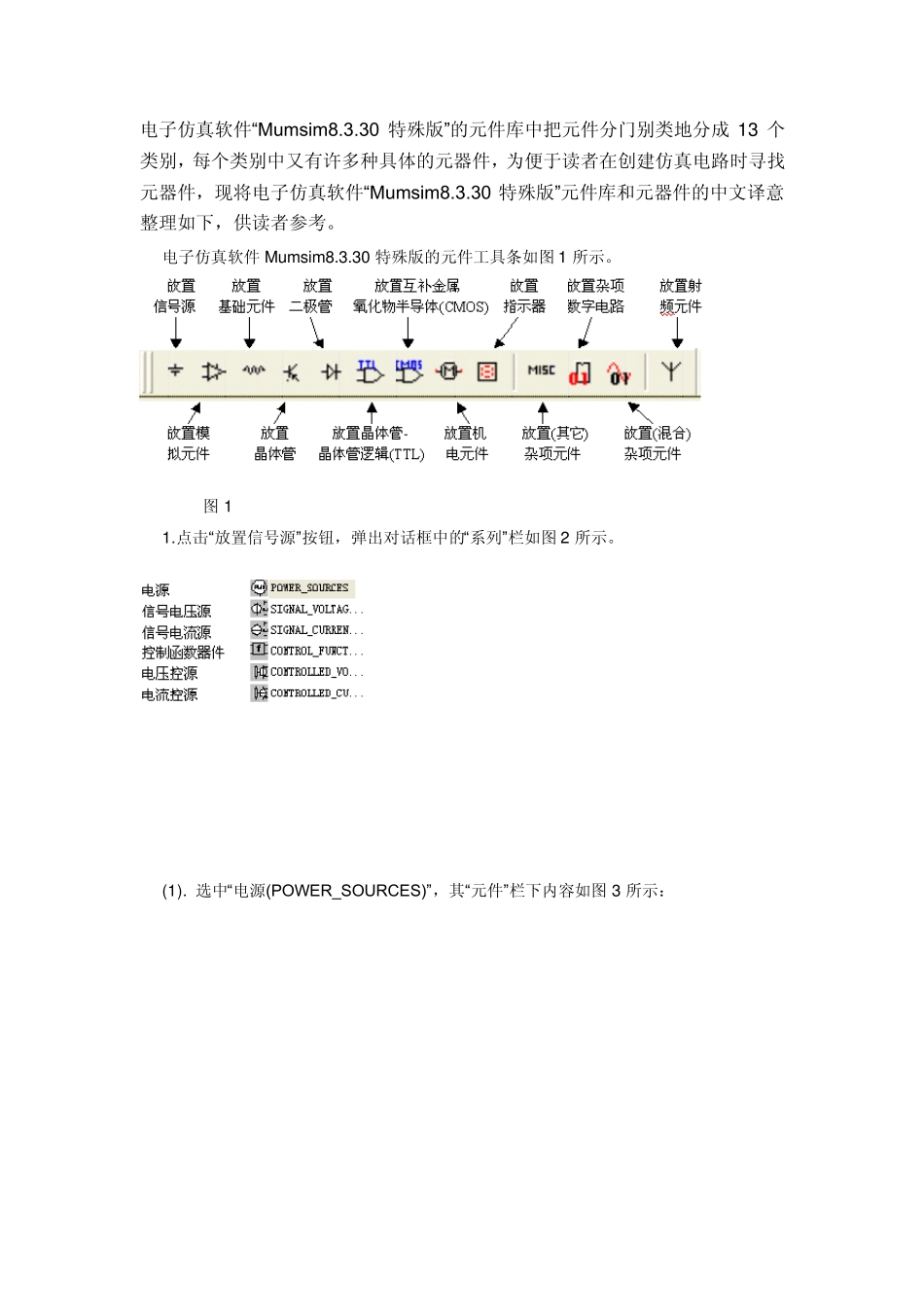

电子仿真软件“Mumsim8.3.30 特殊版”的元件库中把元件分门别类地分成13 个类别,每个类别中又有许多种具体的元器件,为便于读者在创建仿真电路时寻找元器件,现将电子仿真软件“Mumsim8.3.30 特殊版”元件库和元器件的中文译意整理如下,供读者参考。 电子仿真软件Mumsim8.3.30 特殊版的元件工具条如图 1 所示。 图 1 1.点击“放置信号源”按钮,弹出对话框中的“系列”栏如图 2 所示。 (1). 选中“电源(POWER_SOURCES)”,其“元件”栏下内容如图 3 所示: 图3 (2 ). 选中“信号电压源(SIGNAL_VOLTAGE_SOURCES)”,其“元件”栏下内容如图4 所示: 图4 (3 ). 选中“信号电流源(SIGNAL_CURRENT_SOURCES)”,其“元件”栏下内容如图5 所示: 图5 (4 ). 选中“控制函数块(CONTROL_FUNCTION_BLOCKS)”,其“元件”栏下内容如图6 所示: 图6 (5 ). 选中“电压控源(CONTROLLED_VOLTAGE_SOURCES)”,其“元件”栏下内容如图7所示: 图7 (6 ). 选中“电流控源(CONTROLLED_CURRENT_SOURCES)”,其“元件”栏下内容如图8所示: 图8 2 . 点击“放置模拟元件”按钮,弹出对话框中“系列”栏如图9 所示。 图9 (1 ). 选中“模拟虚拟元件(ANALOG_VIRTUAL)”,其“元件”栏中仅有虚拟比较器、三端虚拟运放和五端虚拟运放3 个品种可供调用。 (2 ). 选中“运算放大器(OPAMP)”。其“元件”栏中包括了国外许多公司提供的多达 4 2 4 3 种各种规格运放可供调用。 (3 ). 选中“诺顿运算放大器(OPAMP_NORTON)”,其“元件”栏中有1 6 种规格诺顿运放可供调用。 (4 ). 选中“比较器(COMPARATOR)”,其“元件”栏中有3 4 1 种规格比较器可供调用。 (5). 选中“宽带运放(WIDEBAND_AMPS)”其“元件”栏中有144 种规格宽带运放可供调用,宽带运放典型值达100MHz,主要用于视频放大电路。 (6). 选中“特殊功能运放(SPECIAL_FUNCTION)”,其“元件”栏中有165 种规格特殊功能运放可供调用,主要包括测试运放、视频运放、乘法器/除法器、前置放大器和有源滤波器等。 3.点击“放置基础元件”按钮,弹出对话框中“系列”栏如图 10 所示。 图 1 0 (1 ). 选中“基本虚拟元件库(BASIC_VIRTUAL)”,其“元件”栏中如图1 1 所示。 图1 1 (2 ). 选中“额定虚拟元件(RATED_VIRTUAL)”,其“元件”栏中如图1 2 所示。 图1 2 (3 ). 选中“三维虚拟元件(3D_VIRTUAL)”,其“元件”栏中如...
