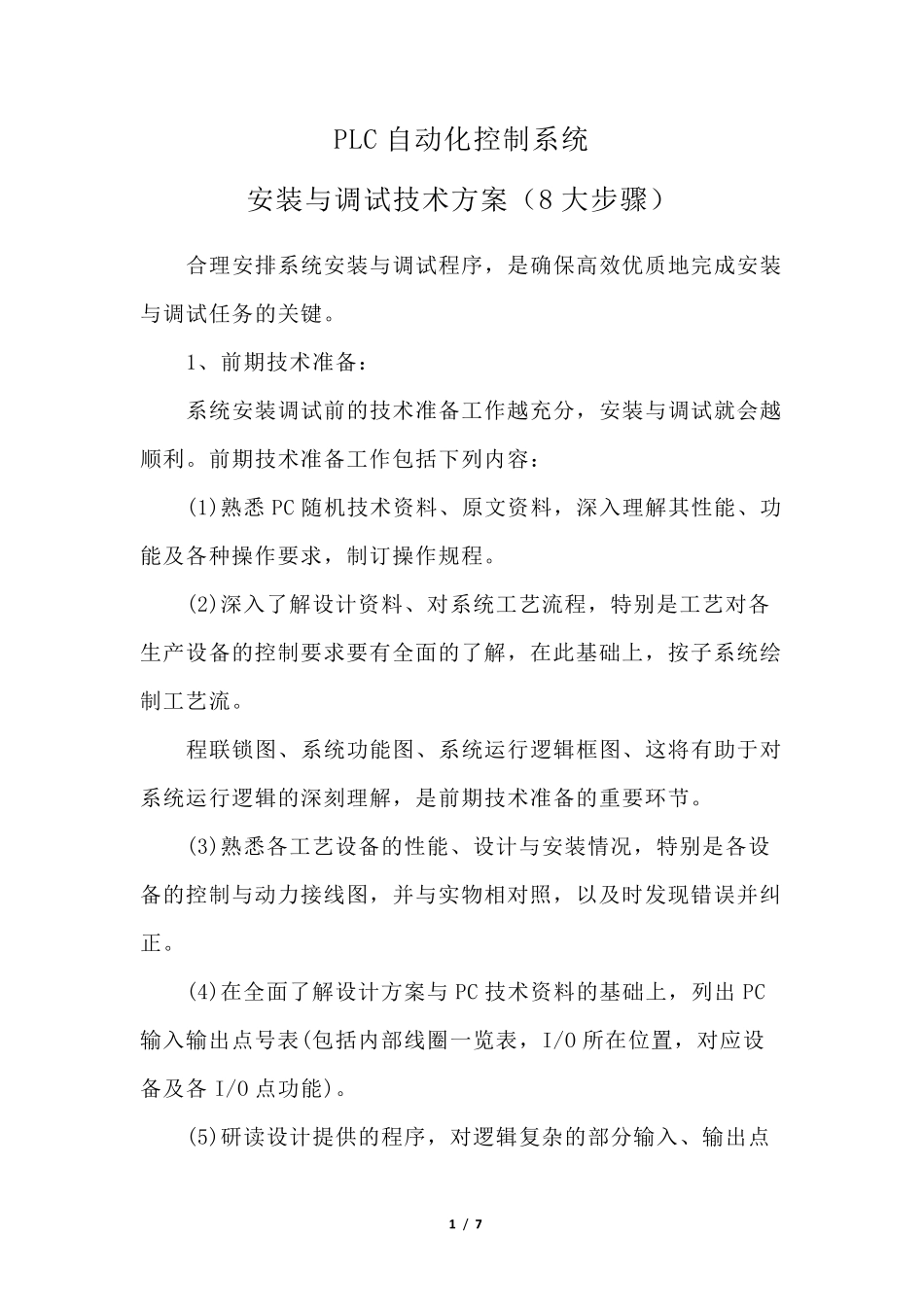

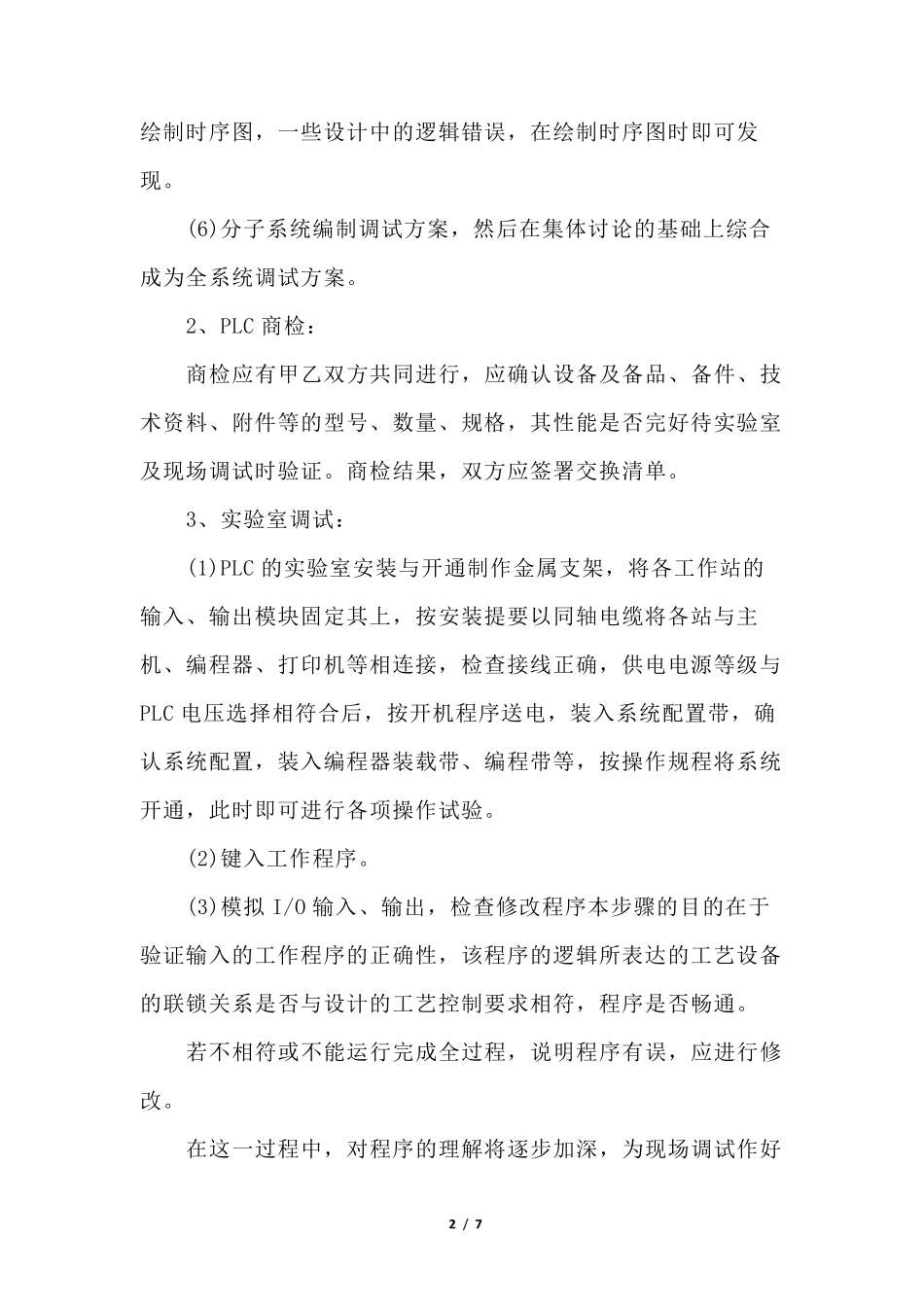

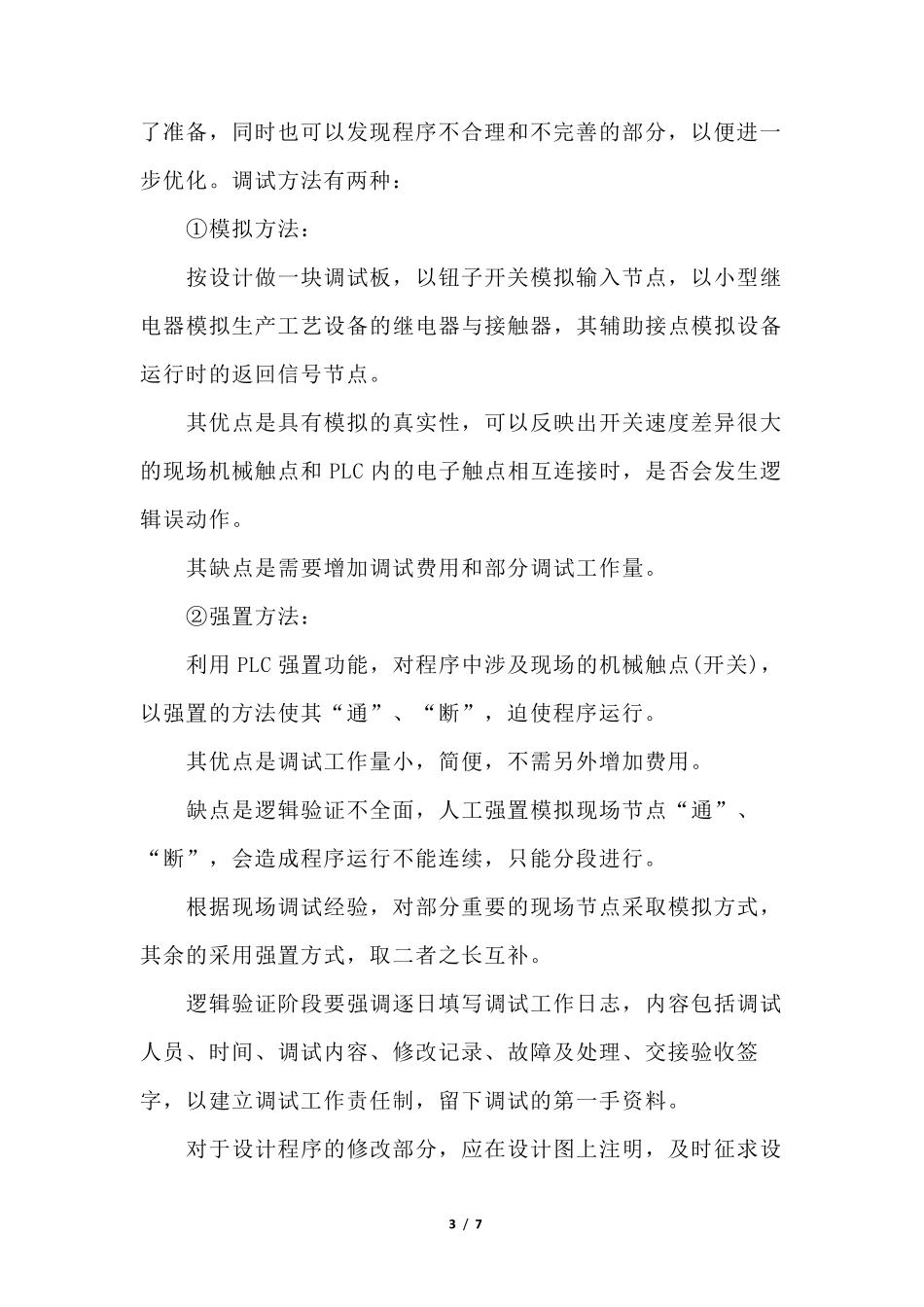

1 / 7 PLC 自动化控制系统 安装与调试技术方案（8 大步骤） 合理安排系统安装与调试程序，是确保高效优质地完成安装与调试任务的关键。 1、前期技术准备： 系统安装调试前的技术准备工作越充分，安装与调试就会越顺利。前期技术准备工作包括下列内容： (1)熟悉 PC 随机技术资料、原文资料，深入理解其性能、功能及各种操作要求，制订操作规程。 (2)深入了解设计资料、对系统工艺流程，特别是工艺对各生产设备的控制要求要有全面的了解，在此基础上，按子系统绘制工艺流。 程联锁图、系统功能图、系统运行逻辑框图、这将有助于对系统运行逻辑的深刻理解，是前期技术准备的重要环节。 (3)熟悉各工艺设备的性能、设计与安装情况，特别是各设备的控制与动力接线图，并与实物相对照，以及时发现错误并纠正。 (4)在全面了解设计方案与PC 技术资料的基础上，列出PC输入输出点号表(包括内部线圈一览表，I/O 所在位置，对应设备及各 I/O 点功能)。 (5)研读设计提供的程序，对逻辑复杂 的部分输入、输出点 2 / 7 绘制时序图，一些设计中的逻辑错误，在绘制时序图时即可发现。 (6)分子系统编制调试方案，然后在集体讨论的基础上综合成为全系统调试方案。 2、PLC 商检： 商检应有甲乙双方共同进行，应确认设备及备品、备件、技术资料、附件等的型号、数量、规格，其性能是否完好待实验室及现场调试时验证。商检结果，双方应签署交换清单。 3、实验室调试： (1)PLC 的实验室安装与开通制作金属支架，将各工作站的输入、输出模块固定其上，按安装提要以同轴电缆将各站与主机、编程器、打印机等相连接，检查接线正确，供电电源等级与PLC 电压选择相符合后，按开机程序送电，装入系统配置带，确认系统配置，装入编程器装载带、编程带等，按操作规程将系统开通，此时即可进行各项操作试验。 (2)键入工作程序。 (3)模拟I/O 输入、输出，检查修改程序本步骤的目的在于验证输入的工作程序的正确性，该 程序的逻辑所 表 达 的工艺 设备的联 锁 关 系是否与设计的工艺 控 制要求 相符，程序是否畅 通。 若 不 相符或 不 能运 行完成全过 程，说 明 程序有误，应进行修改。 在这 一过 程中，对 程序的理 解 将逐 步加 深 ，为现场调试作好 3 / 7 了准备，同时也可以发现程序不合理和不完善的部分，以便进一步优化。调试方法有两种： ①模拟方法： 按设计做一块调试板，以钮子开关模拟输入节点，...
