proe旋转楼梯的做法VIP免费

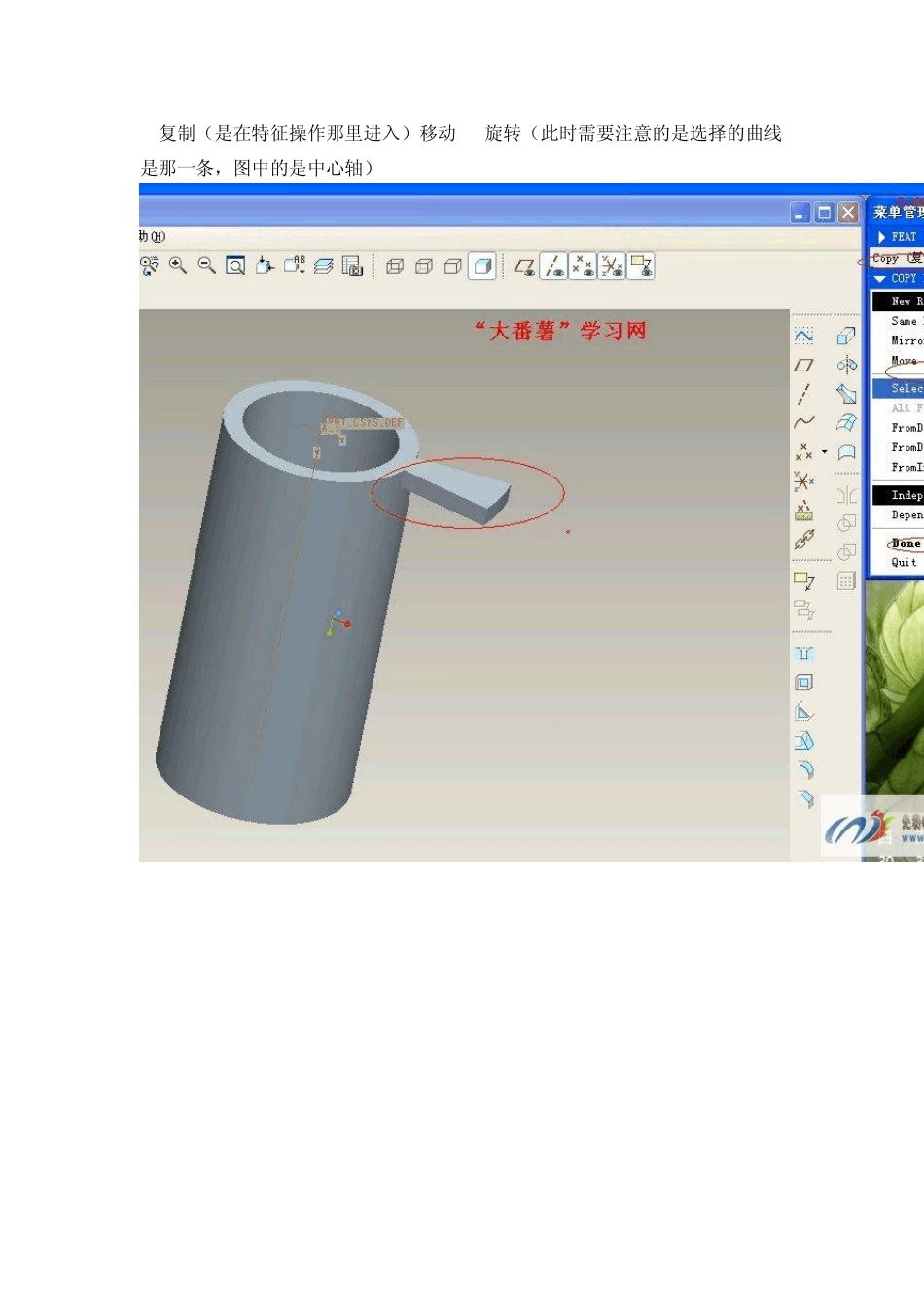

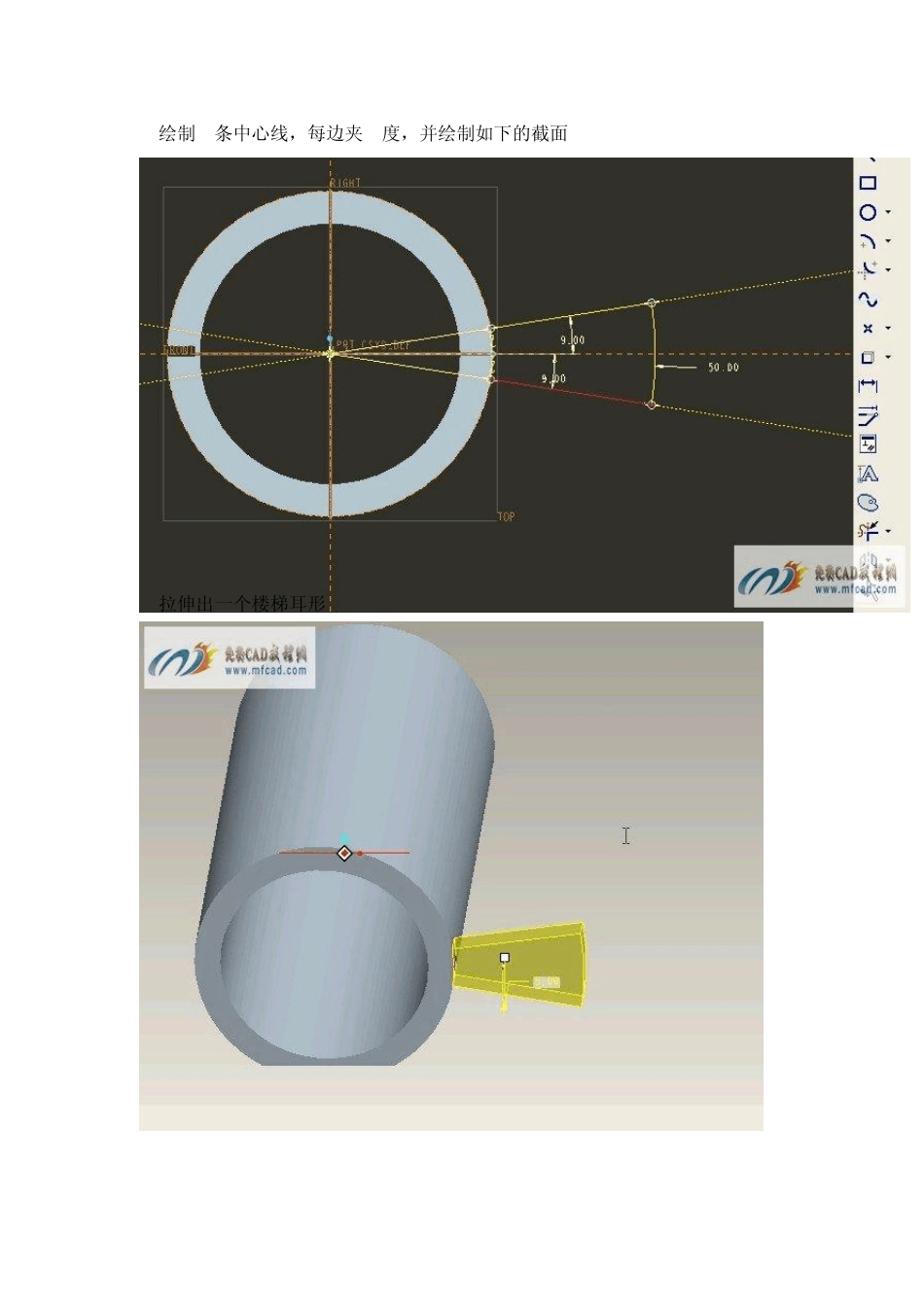

本教程主要阐述了proe旋转楼梯的做法，所用到的有草图的绘制、拉伸工具的应用、特征操作中的复制旋转移动、阵列等功能，学习本教程能让你更熟练地运用proe。 1.进入草图绘制如下草图 2.拉伸出如图下的圆柱体并确定 3.绘制2条中心线，每边夹9度，并绘制如下的截面 4.拉伸出一个楼梯耳形 5.复制（是在特征操作那里进入）移动---旋转（此时需要注意的是选择的曲线是那一条，图中的是中心轴） 6.阵列，注意是利用尺寸阵列 尺寸阵列选一个尺寸，则是在 X和 Z：Y和 Z轴上变动，选择两个尺寸，则是 X和 Y轴上变动 通过特征操作的复制，尺寸阵列的尺寸选择在原来复制的基础上有规律的变动，同一个尺寸选择多个尺寸时候： 选择两个物体的中心偏移量则会部件体积不变，位置逐步移动， 选择不见得外表尺寸偏移量，则会零件逐步增大体积
