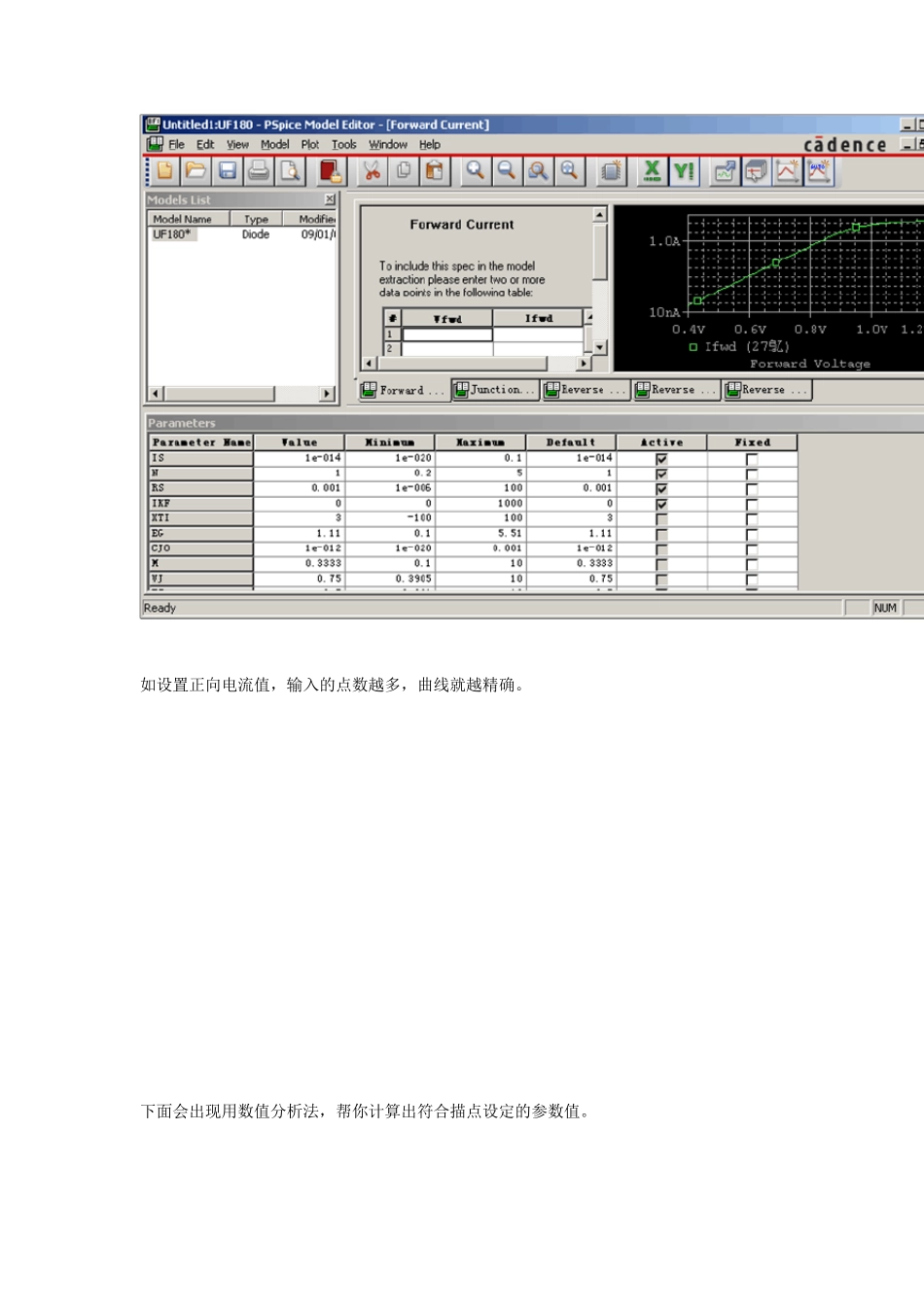

PSpice Model Editor 建模（一） （一）描点法建模 PSpice 提供Model Editor 建立元件的Model，从元件供应商那边拿到该元件的Datasheet，通过描点的方式就可以简单的建立元件的仿真模型，来做电路的模拟仿真。 PSpice 提供约十多种的元件模型模板(Diode、Bipolar Transistor、Magnetic Core、IGBT、JFET、MOSFET、Operational Amplifier、Voltage Regulator、Voltage Comparator、 Voltage Reference、Darlington Transistor)来建立元件的模型。 下面以一个二极管的建模为例来进行说明。 （1）从开始菜单中打开 PSpice Model Editor，具体路径/PSpice Accessories/Model Editor。选择 Model/New 来建立新的元器件模型，具体设置如下图，设置完毕，点击 OK，进入模型特性参数设置窗口： （2）设置元器件模型特性数据 如设置正向电流值，输入的点数越多，曲线就越精确。 下面会出现用数值分析法，帮你计算出符合描点设定的参数值。 （3）创建元件库 选择执行File/Export to capture library，设置完毕后点击OK。然后使用 File>>Model Import Wizard，为该模型选择合适的外形。 （4）配置新的元器件和模型库 在 Capture 工程中将.lib 文件加入仿真设定栏中 Setting simulation/configuration files/Library>>Browse>>Add to design （5）应用于电路图 PSpice Model Editor 建模（二） 管理提醒: 本帖被 admin 设置为精华(2010-09-20) （二）从 IC 厂家网站上下载 Spice 模型建模 几乎所有的大型 IC 厂家都会在自己的网站上提供自家 IC 的 Spice 模型，供使用者下载做设计参考。下面我们以国家半导体（NS）的 LMV324 为例来详细说明这种建模方法。 （1）从 NS 的网站上下载 LMV324 的 Spice 模型，下载地址为http://www.national.com/analog/amplifiers/spice_models。 （2）将所下载的.MOD 文件另存为.lib 文件。 （3）在 Model Editor 中打开修改好的.lib 文件，执行 File/Export to capture library，设置完毕后点击 OK。 （4）继续执行File>>Model Import Wizard，为该模型选择合适的外形。此处模型可以采用系统默认的，后面在原理图中进行修改，也可以直接从元件库中找到可以兼容的直接应用。 （5）在 Capture 工程中将.lib 文件加入仿真设定栏中，即执行Setting simulation/configuration files/Library>>Browse>>Add to design。 （6...
