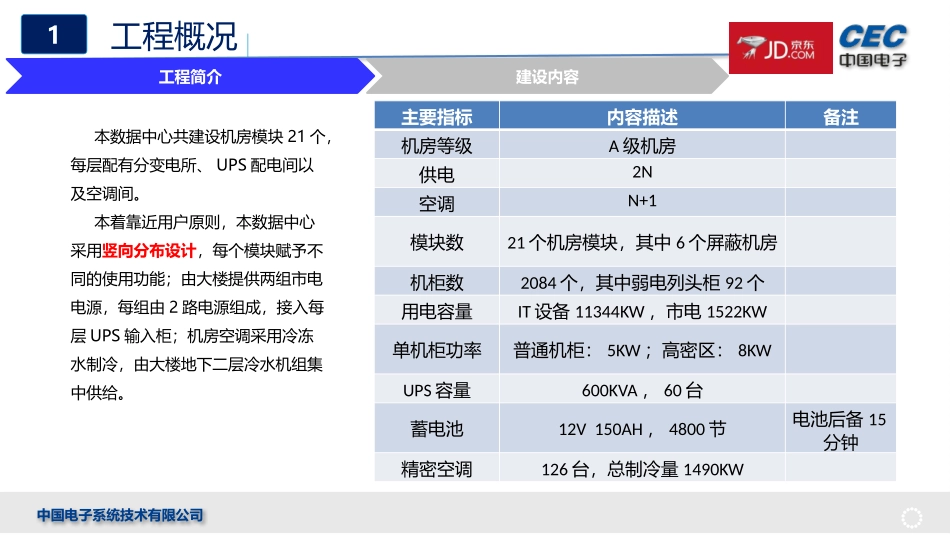

中国电子系统技术有限公司北京公安局808数据中心项目简介中国电子系统技术有限公司中国电子系统技术有限公司目录01系统设计项目实施简介工程概况0302中国电子系统技术有限公司工程概况1建设内容工程简介本数据中心共建设机房模块21个，每层配有分变电所、UPS配电间以及空调间。本着靠近用户原则，本数据中心采用竖向分布设计，每个模块赋予不同的使用功能；由大楼提供两组市电电源，每组由2路电源组成，接入每层UPS输入柜；机房空调采用冷冻水制冷，由大楼地下二层冷水机组集中供给。主要指标内容描述备注机房等级A级机房供电2N空调N+1模块数21个机房模块，其中6个屏蔽机房机柜数2084个，其中弱电列头柜92个用电容量IT设备11344KW，市电1522KW单机柜功率普通机柜：5KW；高密区：8KWUPS容量600KVA，60台蓄电池12V150AH，4800节电池后备15分钟精密空调126台，总制冷量1490KW中国电子系统技术有限公司工程概况1建设内容工程简介信息机房屏蔽机房装修机房内部的所有装修，包括墙面，地面，顶面装修屏蔽壳体、屏蔽门、滤波器、波导窗、波导管等；机房内部的所有装修，包括墙面，地面，顶面电气机房内部的所有市电配电，UPS配电，机房照明，防雷接地等电气机房内部的所有市电配电，UPS配电，机房照明，防雷接地等暖通机房精密空调末端及其管路，机房新风管路，机房排烟管路等暖通机房精密空调末端及其管路，机房新风管路，机房排烟管路等环境监控机房内环境监控系统环境监控机房内环境监控系统气体灭火机房内气体灭火系统气体灭火机房内气体灭火系统中国电子系统技术有限公司系统设计2综合布线系统装修系统总体设计电气系统暖通系统环控系统大信息专用机房小信息专用机房&屏蔽机房设备分布大信息机房小信息机房屏蔽机房机柜（2084）总146个，5KW机柜117，8KW机柜22，弱电列头柜7；总89个，5KW机柜64，8KW机柜22，弱电列头柜3；总47个，5KW机柜44，弱电列头柜3；列头柜（195）742精密空调（126）6+2（UPS室）4+2（UPS室）3UPS（60）4台600KVA4台600KVA电池（4800）320320中国电子系统技术有限公司系统设计2综合布线系统装修系统总体设计电气系统暖通系统环控系统区域具体做法顶面无吊顶设计，结构顶部刷聚氨酯涂层，粘贴30mm厚橡塑保温板；屏蔽机房采用600*600微孔铝合金方板。地面机房、UPS间磁砖面钢制抗静电地板，架高500mm；地面细石混凝土找平，刷聚氨酯防尘涂层，粘贴30mm厚橡塑保温板后铺0.8mm厚镀锌钢板保护层；机柜支架采用50*50*5mm角钢焊接支架，支架高度低于地板完成面10mm；墙柱机房：矩形方刚龙骨，彩钢石膏复合板饰面；1.0厚不锈钢砂光踢脚线；UPS间、空调间：乳胶漆饰面；隔断钢化玻璃隔断，型钢骨架，12mm厚钢化玻璃；门窗防火门采用甲级钢制防火门；安装闭门器，双向门顺序器，防火门高度2.2米。an'zhuan中国电子系统技术有限公司系统设计2综合布线系统装修系统总体设计电气系统暖通系统环控系统计算机机房按A级机房设计，要求供配电系统具有较高的可靠性。市电电源：大楼为每层机房提供两路电源；其中A组电源由1路市电电源与1路柴油发电机电源切换后提供。机房B组电源电源由另1路市电电源与另1路柴油发电机电源切换后提供。A、B两路电源已根据各层用电容量安装至每层机房强电间内低压配电柜，机房设备供电由每层强电间引出即可。不间断电源：每层机房设置4台600KVA模块化UPS,两两并机组成2N系统为本层机房计算机设备提供不间断电源。UPS系统后备时间为15分钟的蓄电池。中国电子系统技术有限公司系统设计2综合布线系统装修系统总体设计电气系统暖通系统环控系统设备名称规格型号数量备注UPS主机型号CMS640;主机功率为600KVA60功率模块CMS40KVA;每个功率模块40KVA900蓄电池12V150AH4800中国电子系统技术有限公司系统设计2综合布线系统装修系统总体设计电气系统暖通系统环控系统设备名称规格型号数量备注精密空调SCU180精密空调，总冷量173KW，下送上回风。标配EC节能风机78信息机房精密空调SCU160精密空调，总冷量158KW，下送上回风。标配EC节能风机18屏蔽机房精密空调SCU100精密空调，总冷量100KW，下送上回风。标配EC节能风机30UPS间中国电子系统技术有限公司系统设计2...
