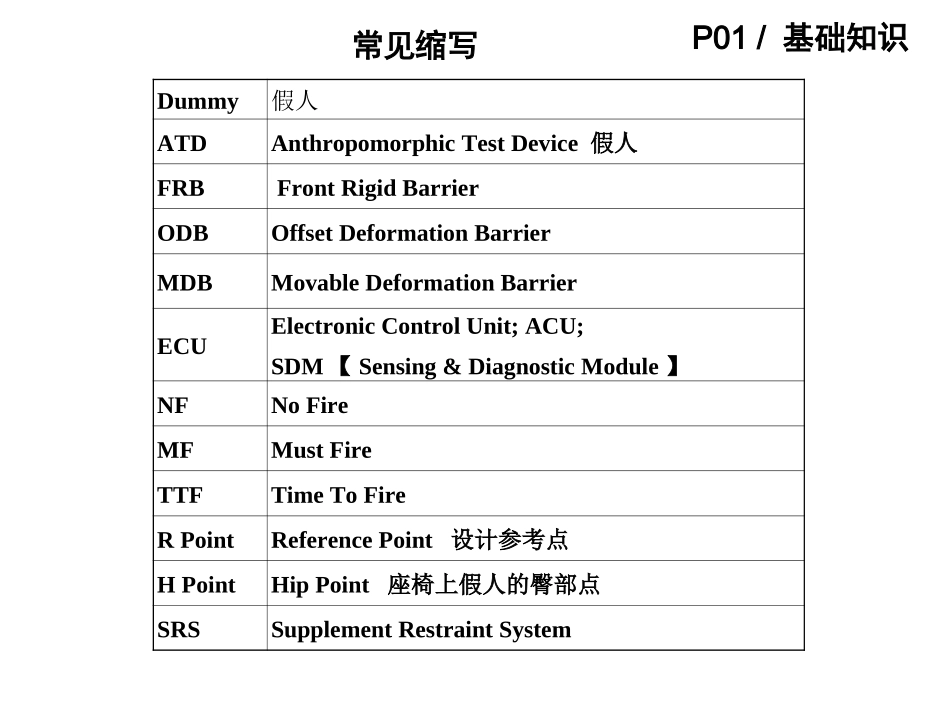

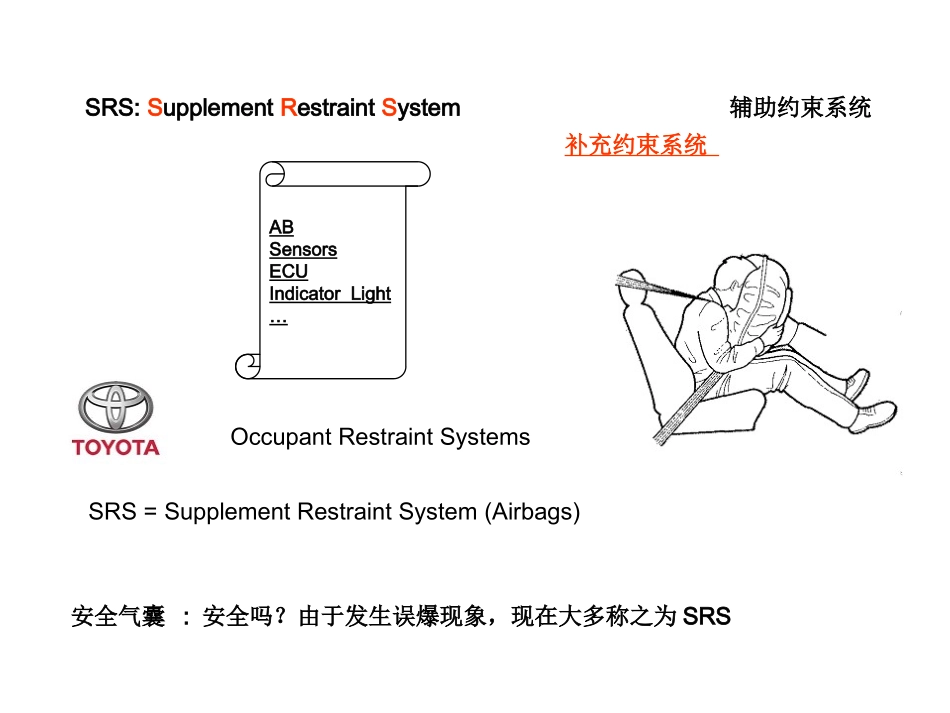

一、基础知识常见缩写Dummy假人ATDAnthropomorphicTestDevice假人FRBFrontRigidBarrierODBOffsetDeformationBarrierMDBMovableDeformationBarrierECUElectronicControlUnit;ACU;SDM【Sensing&DiagnosticModule】NFNoFireMFMustFireTTFTimeToFireRPointReferencePoint设计参考点HPointHipPoint座椅上假人的臀部点SRSSupplementRestraintSystemP01/基础知识SRS:SupplementRestraintSystem辅助约束系统补充约束系统安全气囊:安全吗？由于发生误爆现象，现在大多称之为SRSSRS=SupplementRestraintSystem(Airbags)OccupantRestraintSystemsABSensorsECUIndicatorLight…车辆坐标系整备质量UnladenKerbMass：没有驾驶员、乘客，货物，但加满燃料（90％以上）、润滑油、冷却液，及随车工具、备胎P02/基础知识RegionInjurymeasureChannelsHeadResultantAcc(3msclip)Ax,Ay,AzHIC36SteeringcolumnUp(mm)NeckShear(kN)Fx,FyTension(kN)FzExtension(Nm)Mx,My,MzChestResultantAcc(3msclip)Ax,Ay,AzDeflection(mm)Def.Steeringcolumnback(mm)Femur&KneeFemurR(kN)FzFemurL(kN)FzKneeSlideR(mm)Dis.KneeSlideL(mm)Dis.TibiaTibiaIndexRMx,MyTibiaIndexLMx,MyTibiaCompressionR(kN)Fx,FzTibiaCompressionL(kN)Fx,FzHybridIII假人及传感器分布重量：72kg身高：坐高：909P03/基础知识RegionInjurymeasureChannelsHeadResultantAcc(3msclip)Ax,Ay,AzHIC36ChestDeflection(mm)Rib1/2/3Def.VC(m/s)Rib1/2/3AyBackplateForce(kN)Fx,FyT12Force(kN)Fx,FyMoment(Nm)Mx,MyAbdomenAbdomenForces(kN)腹部力(FR,MID,RR)FyPelvis骨盆PubisForce(kN)耻骨力FyESII假人及传感器分布重量：72kg身高：坐高：909P04/基础知识国家法规GBECEFMVSS,…标定策略要求NF要求MF要求保险公司要求AZT高低重要程度小开发难度大NCAP要求C-,Euro-,J-,…各种要求示意P05/基础知识GB11551来源：ECER94，00版/1995，并进行了调整最新版本：2003，2004年06月01号后开始实施适应范围：M1类车【包括Driver，座数不超过9座；没有重量要求】碰撞方式：FRB50KPHGB二、中国国标－前碰00版R94-00版关键试验设备HybridIII假人，位置：DR+PAFRB500/-2Km/h注：后排不放假人，或者驾驶员座椅后的座椅上放个HybridII假人偏离不超过150mm，嘿嘿，闭眼也没问题！P01/GB11551试验过程称重尺寸测量传感器布置灯光调试H点定位座椅调节,3DH,…放置假人相机调试数采调试牵引设备调试其他设备调试乘员舱调整Crash试验后拍照、记录准备好再碰吆！试验贵着呢！P03/GB11551调整部分GB11551正确位置座椅前后方向中间上下方向规定位置靠背设计位置，或者250座垫设计位置，或者中间头枕上下最高，前后：设计位置或者转动中间腰托设计位置，或者完全缩回，方向盘垂直方向中间水平方向中间玻璃关闭位置，但方便录像，通常降下车门关上，但不锁死高调中间手刹放下档位空挡天窗关闭踏板放松位置乘员舱调整：P04/GB115513D-H装置寻找H点：目的：确定乘坐位置的H点和实际靠背角在理论上：H点与R点一致，实际靠背角与设计靠背角相一致.允许误差：H点不超过图示的范围内，实际靠背角偏离设计靠背角小于5°50mm50mmRPointP05/GB11551假人的安放上臂：应贴近躯干头部：偏离角度在2.5°以内拇指：应放在方向盘轮缘上并用胶带轻轻粘贴骨盆：角度22.5°±2.5°H点：应在R点的铅垂方向和水平方向各为13mm的范围内腿：尽量处在纵向铅垂平面内，膝部初始距离为270mm±10mm脚：右脚应放在未踩下的加速踏板上，左脚应尽可能放在踏脚板上13mm13mmR13mm13mmP06/GB11551关键试验设备50+1/-1Km/hP01/GB20071偏离不超过25mm假人要求碰撞侧前：EuroSideIIorI--换人啦！R点/95%孤单呀，就我一个！称重方法：前碰：整备质量←→整备重量侧碰：基准质量←→基准质量注：基准质量＝整备质量+100kg【ESII+Some】P04/GB200711500950+/-20kg50060250250300移动变形壁障MovableDeformationBarrier700P05/GB200711、重量超过8％2、大的结构变更胖了就是麻烦，还要再碰一次，呜呜！1.4L,1.6L,1.8L,2.0L,2.4L,…改型车•座椅形式•内饰件•侧面吸能结构变化•控制装置变化•重量变化车辆形式的变更ReCr...
