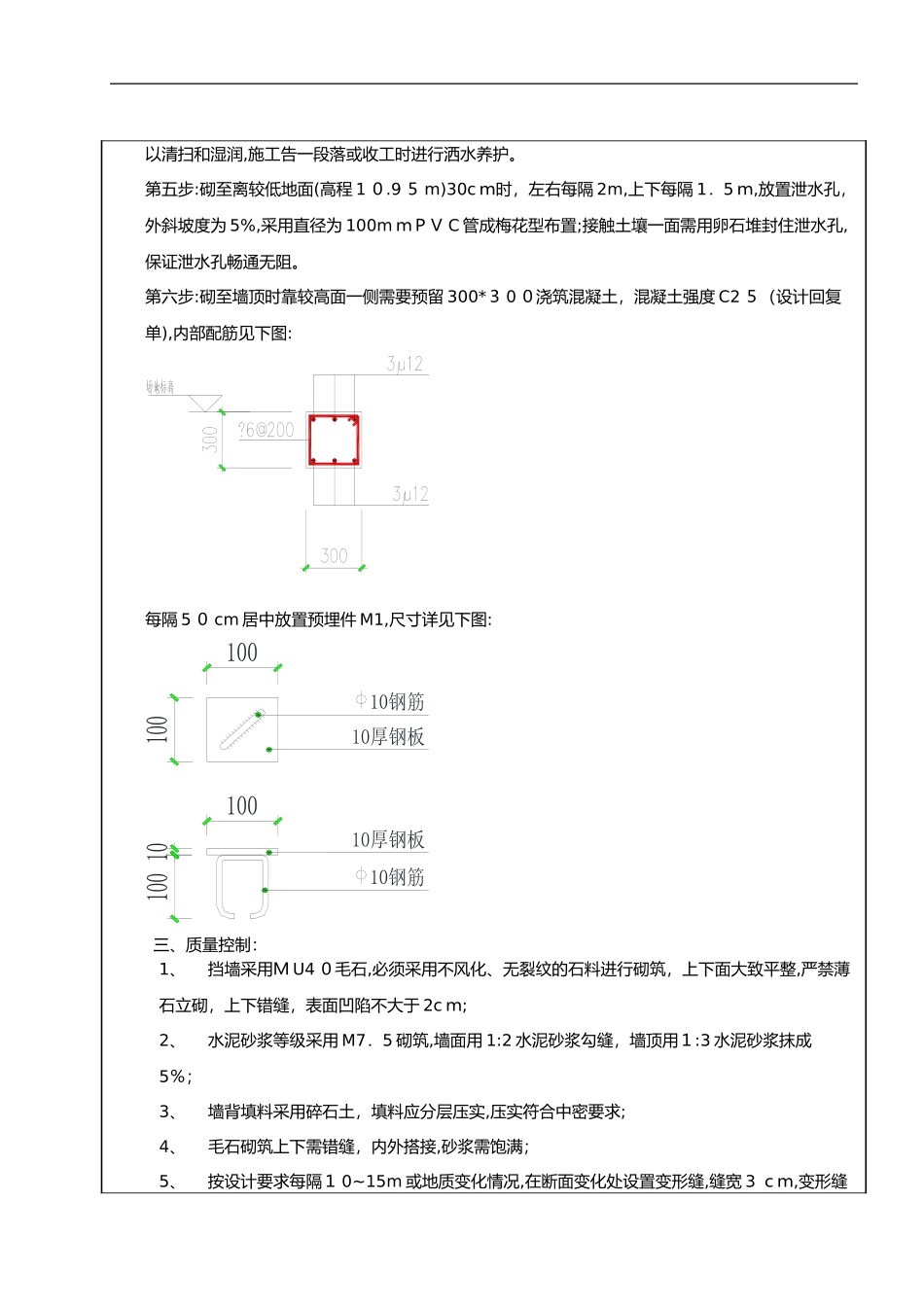

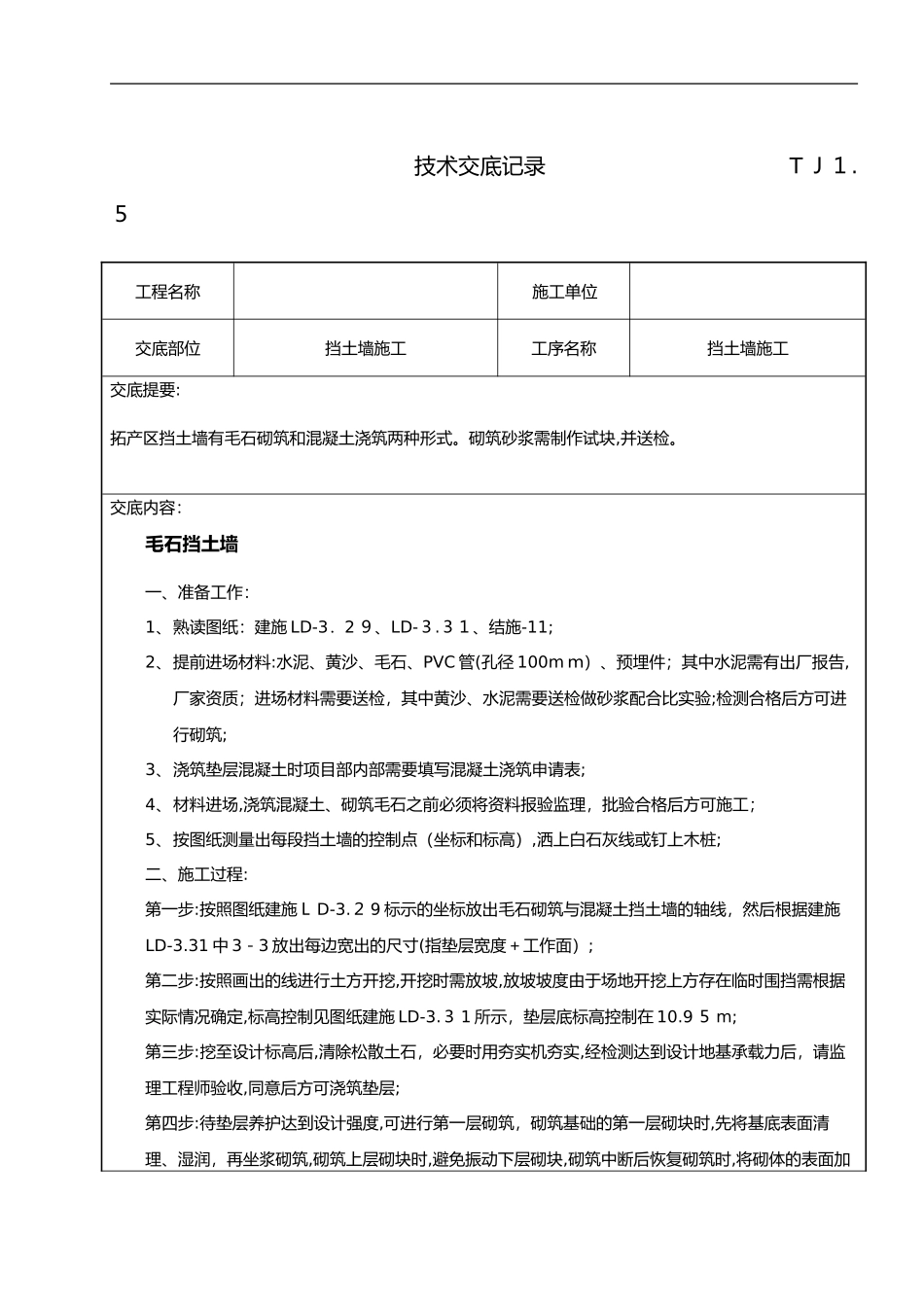

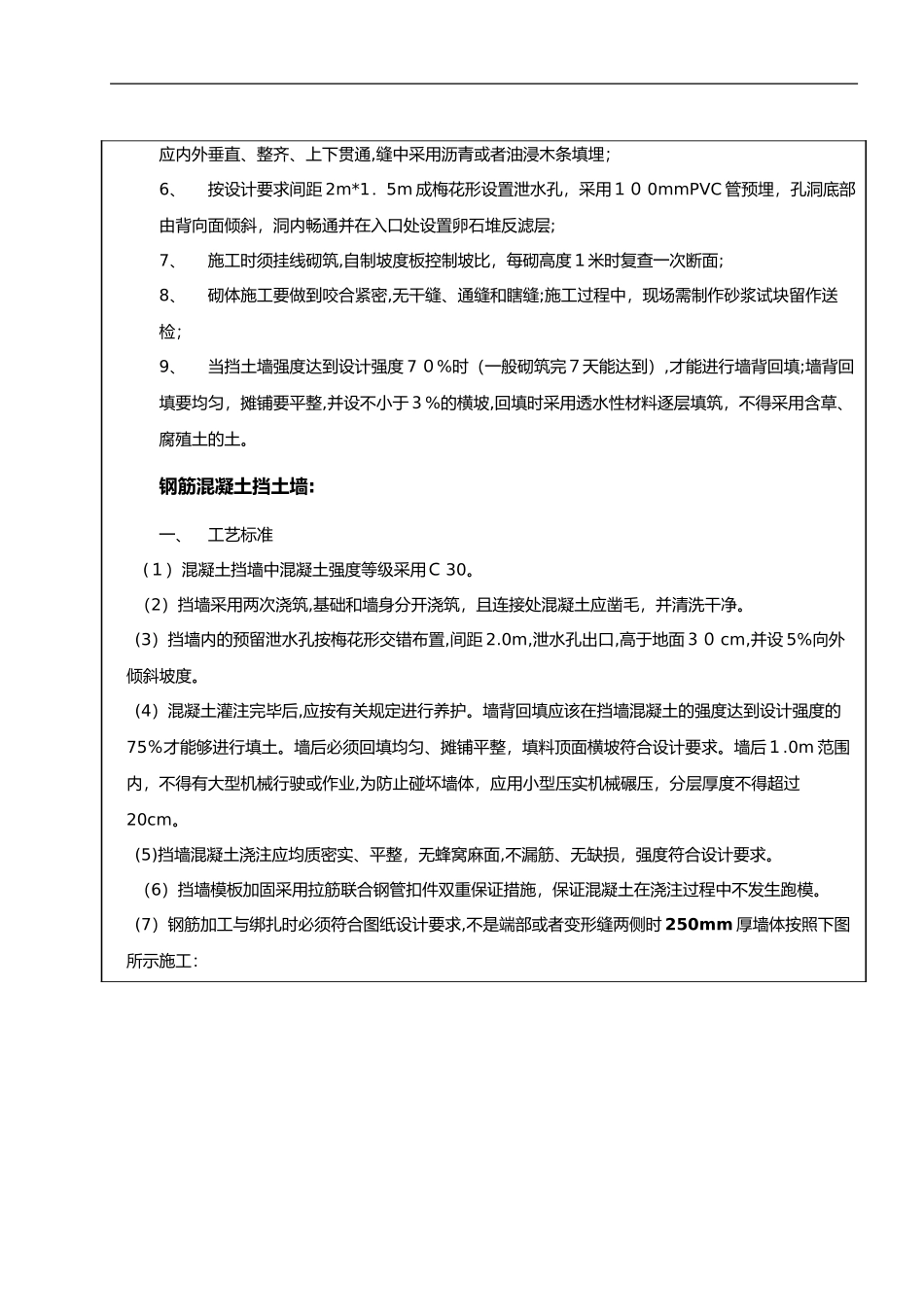

技术交底记录TＪ１.５工程名称施工单位交底部位挡土墙施工工序名称挡土墙施工交底提要:拓产区挡土墙有毛石砌筑和混凝土浇筑两种形式。砌筑砂浆需制作试块,并送检。交底内容：毛石挡土墙一、准备工作：1、熟读图纸：建施LD-3．2９、LD-３.３１、结施-11;2、提前进场材料:水泥、黄沙、毛石、PVC管(孔径100mｍ）、预埋件；其中水泥需有出厂报告,厂家资质；进场材料需要送检，其中黄沙、水泥需要送检做砂浆配合比实验;检测合格后方可进行砌筑;3、浇筑垫层混凝土时项目部内部需要填写混凝土浇筑申请表;4、材料进场,浇筑混凝土、砌筑毛石之前必须将资料报验监理，批验合格后方可施工；5、按图纸测量出每段挡土墙的控制点（坐标和标高）,洒上白石灰线或钉上木桩;二、施工过程:第一步:按照图纸建施ＬD-3.２9标示的坐标放出毛石砌筑与混凝土挡土墙的轴线，然后根据建施LD-3.31中3－3放出每边宽出的尺寸(指垫层宽度＋工作面）;第二步:按照画出的线进行土方开挖,开挖时需放坡,放坡坡度由于场地开挖上方存在临时围挡需根据实际情况确定,标高控制见图纸建施LD-3.３1所示，垫层底标高控制在10.9５m;第三步:挖至设计标高后,清除松散土石，必要时用夯实机夯实,经检测达到设计地基承载力后，请监理工程师验收,同意后方可浇筑垫层;第四步:待垫层养护达到设计强度,可进行第一层砌筑，砌筑基础的第一层砌块时,先将基底表面清理、湿润，再坐浆砌筑,砌筑上层砌块时,避免振动下层砌块,砌筑中断后恢复砌筑时,将砌体的表面加以清扫和湿润,施工告一段落或收工时进行洒水养护。第五步:砌至离较低地面(高程1０.9５m)30cｍ时，左右每隔2m,上下每隔1．5ｍ,放置泄水孔，外斜坡度为5%,采用直径为100mｍＰＶC管成梅花型布置;接触土壤一面需用卵石堆封住泄水孔,保证泄水孔畅通无阻。第六步:砌至墙顶时靠较高面一侧需要预留300*３0０浇筑混凝土，混凝土强度C2５（设计回复单),内部配筋见下图:每隔5０cm居中放置预埋件M1,尺寸详见下图:三、质量控制：1、挡墙采用ＭU4０毛石,必须采用不风化、无裂纹的石料进行砌筑，上下面大致平整,严禁薄石立砌，上下错缝，表面凹陷不大于2cｍ;2、水泥砂浆等级采用M7．5砌筑,墙面用1:2水泥砂浆勾缝，墙顶用１:3水泥砂浆抹成5％；3、墙背填料采用碎石土，填料应分层压实,压实符合中密要求;4、毛石砌筑上下需错缝，内外搭接,砂浆需饱满；5、按设计要求每隔１0~15m或地质变化情况,在断面变化处设置变形缝,缝宽3ｃｍ,变形缝应内外垂直、整齐、上下贯通,缝中采用沥青或者油浸木条填埋；6、按设计要求间距2m*1．5m成梅花形设置泄水孔，采用１０0mmPVC管预埋，孔洞底部由背向面倾斜，洞内畅通并在入口处设置卵石堆反滤层;7、施工时须挂线砌筑,自制坡度板控制坡比，每砌高度１米时复查一次断面;8、砌体施工要做到咬合紧密,无干缝、通缝和瞎缝;施工过程中，现场需制作砂浆试块留作送检；9、当挡土墙强度达到设计强度7０%时（一般砌筑完７天能达到）,才能进行墙背回填;墙背回填要均匀，摊铺要平整,并设不小于３%的横坡,回填时采用透水性材料逐层填筑，不得采用含草、腐殖土的土。钢筋混凝土挡土墙:一、工艺标准(１）混凝土挡墙中混凝土强度等级采用Ｃ30。（2）挡墙采用两次浇筑,基础和墙身分开浇筑，且连接处混凝土应凿毛，并清洗干净。(3）挡墙内的预留泄水孔按梅花形交错布置,间距2.0m,泄水孔出口,高于地面３０cm,并设5%向外倾斜坡度。(4）混凝土灌注完毕后,应按有关规定进行养护。墙背回填应该在挡墙混凝土的强度达到设计强度的75％才能够进行填土。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。墙后１.0m范围内，不得有大型机械行驶或作业,为防止碰坏墙体，应用小型压实机械碾压，分层厚度不得超过20cm。(5)挡墙混凝土浇注应均质密实、平整，无蜂窝麻面,不漏筋、无缺损，强度符合设计要求。（6）挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。(7）钢筋加工与绑扎时必须符合图纸设计要求,不是端部或者变形缝两侧时250mm厚墙体按照下图所示施工：500mｍ厚墙体配筋按照下图(设计院回复单）：如果是端部或者变形缝两侧,按照下图所示施工：2.施工方...
