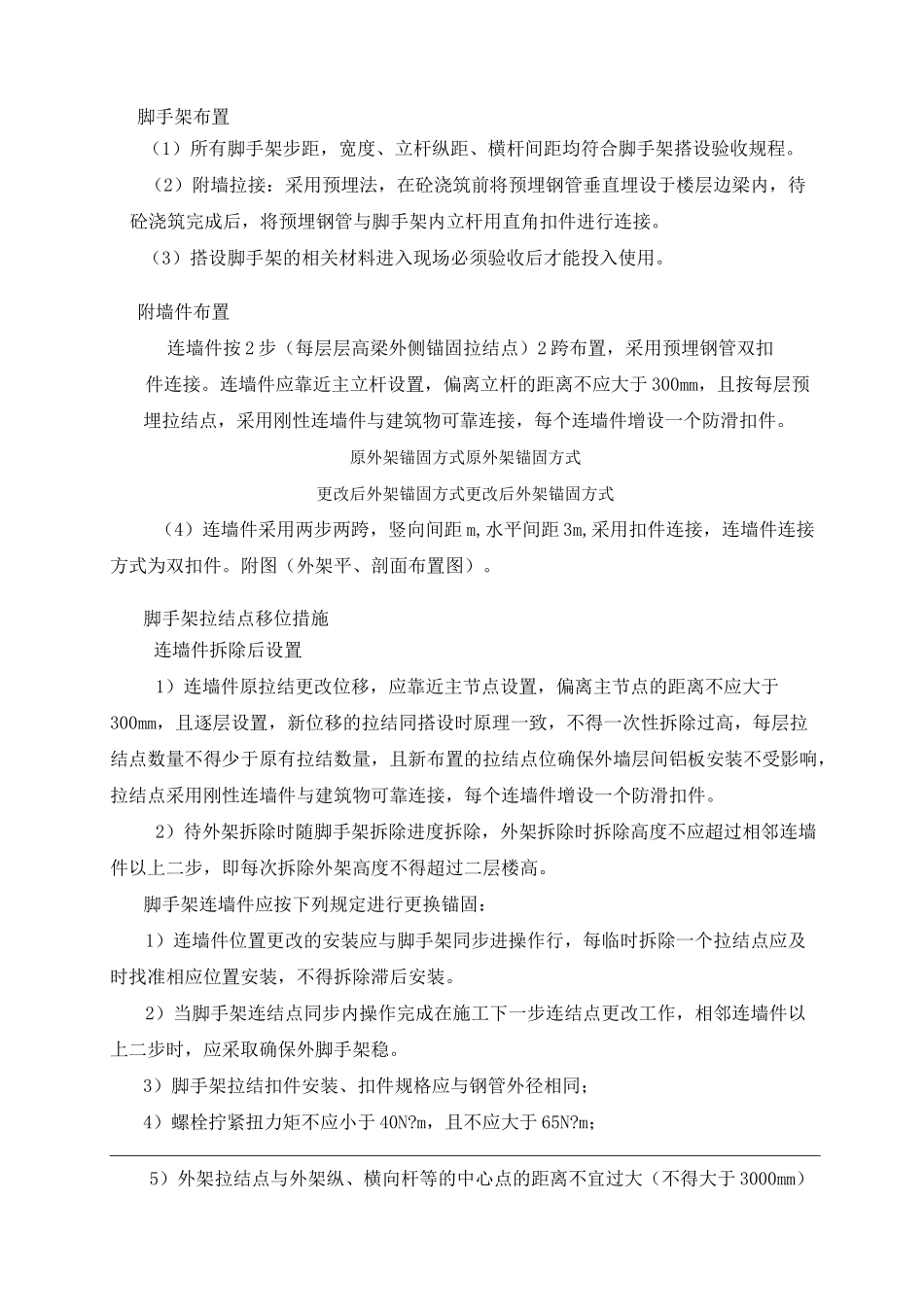

1. 编制说明编制依据1) 上海建筑设计研究院有限公司设计的施工图纸；2) 国家工程建设标准强制性条文、上海工程建设标准强制性条文。3) 本施工阶段主要贯彻执行的现行有效规范、规程：《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2011)《危险性较大的分部分项工程安全管理规范》(DGJ08-2077—2010)编制范围本方案针对前滩 37-01 地块项目住宅楼外墙脚手架拉结点拆除移位加固与搭设。2.工程概况工程性质建设单位：上海仁耀置业有限公司设计单位：上海建筑设计研究院有限公司监理单位：上海现代建筑设计集团工程建设咨询有限公司施工单位：上海建工七建集团有限公司工程地理位置本项目坐落于前滩地区的 37-01 地块，处于前滩地区的中心地段，西临龙耀路、北靠海阳西路，东侧和南侧均为已建成的城市绿地，总用地面积平方米。建筑结构概况本项目 6 栋住宅楼；R5、R7 地上建筑为 13 层(建筑总高度米)；R6、R8〜R10 地上建筑为 16 层(建筑总高度米)。其中地上建筑面积平方米。3. 工程特点和难点分析1) 本工程外架与主体结构连接采用钢管预埋在楼层间混凝土梁板外侧与外架立柱连接，连墙件采用 2 步 2 跨布置，钢管双扣件连接。2) 由于本工程特点外墙南北向层间采用铝板装饰，故外架施工时考虑到装饰铝板与外架需要一定距离，外架搭设时外架内排架立杆距墙 400-500mm,超过规范要求 250mm,在结构施工时外架内侧增加二道长向水平管，减小外架与外墙面之间的距离，确保操作人员安全，同时已增加外架与结构拉接点位。3) 由于本工程外墙设计构造复杂，施工工艺穿插施工，给施工带来一定难度。4. 脚手架拉结点布置与移位锚固脚手架布置（1）所有脚手架步距，宽度、立杆纵距、横杆间距均符合脚手架搭设验收规程。（2）附墙拉接：采用预埋法，在砼浇筑前将预埋钢管垂直埋设于楼层边梁内，待砼浇筑完成后，将预埋钢管与脚手架内立杆用直角扣件进行连接。（3）搭设脚手架的相关材料进入现场必须验收后才能投入使用。附墙件布置连墙件按 2 步（每层层高梁外侧锚固拉结点）2 跨布置，采用预埋钢管双扣件连接。连墙件应靠近主立杆设置，偏离立杆的距离不应大于 300mm，且按每层预埋拉结点，采用刚性连墙件与建筑物可靠连接，每个连墙件增设一个防滑扣件。原外架锚固方式原外架锚固方式更改后外架锚固方式更改后外架锚固方式（4）连墙件采用两步两跨，竖向间距 m,水平间距 3m,采用扣件连接，连墙件连接方式为双扣件。附图（外架...
