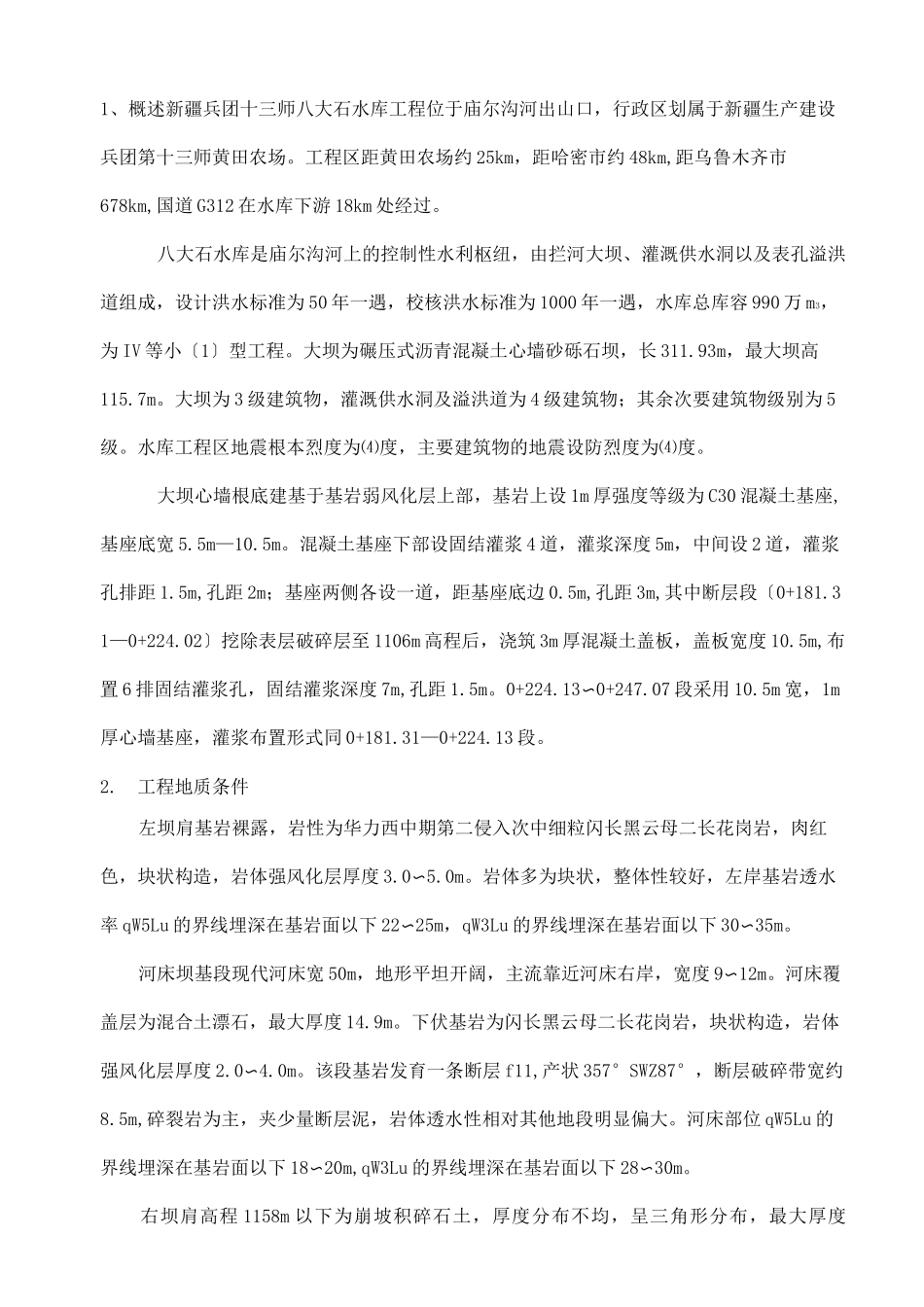

新疆兵团水利水电工程集团十三师八大石水库工程工程部坝基固结灌浆施工方案复核：日期：十三师八大石水库工程工程部2021 年 9 月固结灌浆施工方案一、工程概况1、概述新疆兵团十三师八大石水库工程位于庙尔沟河出山口，行政区划属于新疆生产建设兵团第十三师黄田农场。工程区距黄田农场约 25km，距哈密市约 48km,距乌鲁木齐市678km,国道 G312 在水库下游 18km 处经过。八大石水库是庙尔沟河上的控制性水利枢纽，由拦河大坝、灌溉供水洞以及表孔溢洪道组成，设计洪水标准为 50 年一遇，校核洪水标准为 1000 年一遇，水库总库容 990 万 m3，为 IV 等小〔1〕型工程。大坝为碾压式沥青混凝土心墙砂砾石坝，长 311.93m，最大坝高115.7m。大坝为 3 级建筑物，灌溉供水洞及溢洪道为 4 级建筑物；其余次要建筑物级别为 5级。水库工程区地震根本烈度为⑷度，主要建筑物的地震设防烈度为⑷度。大坝心墙根底建基于基岩弱风化层上部，基岩上设 1m 厚强度等级为 C30 混凝土基座,基座底宽 5.5m—10.5m。混凝土基座下部设固结灌浆 4 道，灌浆深度 5m，中间设 2 道，灌浆孔排距 1.5m,孔距 2m；基座两侧各设一道，距基座底边 0.5m,孔距 3m,其中断层段〔0+181.31—0+224.02〕挖除表层破碎层至 1106m 高程后，浇筑 3m 厚混凝土盖板，盖板宽度 10.5m,布置 6 排固结灌浆孔，固结灌浆深度 7m,孔距 1.5m。0+224.13〜0+247.07 段采用 10.5m 宽，1m厚心墙基座，灌浆布置形式同 0+181.31—0+224.13 段。2.工程地质条件左坝肩基岩裸露，岩性为华力西中期第二侵入次中细粒闪长黑云母二长花岗岩，肉红色，块状构造，岩体强风化层厚度 3.0〜5.0m。岩体多为块状，整体性较好，左岸基岩透水率 qW5Lu 的界线埋深在基岩面以下 22〜25m，qW3Lu 的界线埋深在基岩面以下 30〜35m。河床坝基段现代河床宽 50m，地形平坦开阔，主流靠近河床右岸，宽度 9〜12m。河床覆盖层为混合土漂石，最大厚度 14.9m。下伏基岩为闪长黑云母二长花岗岩，块状构造，岩体强风化层厚度 2.0〜4.0m。该段基岩发育一条断层 f11,产状 357°SWZ87°，断层破碎带宽约8.5m,碎裂岩为主，夹少量断层泥，岩体透水性相对其他地段明显偏大。河床部位 qW5Lu 的界线埋深在基岩面以下 18〜20m,qW3Lu 的界线埋深在基岩面以下 28〜30m。右坝肩高程 1158m 以下为崩坡积碎石土，厚度分布不均，呈三角形分布，最大厚度25m。基岩岩性为华力西中期第二侵入次...
