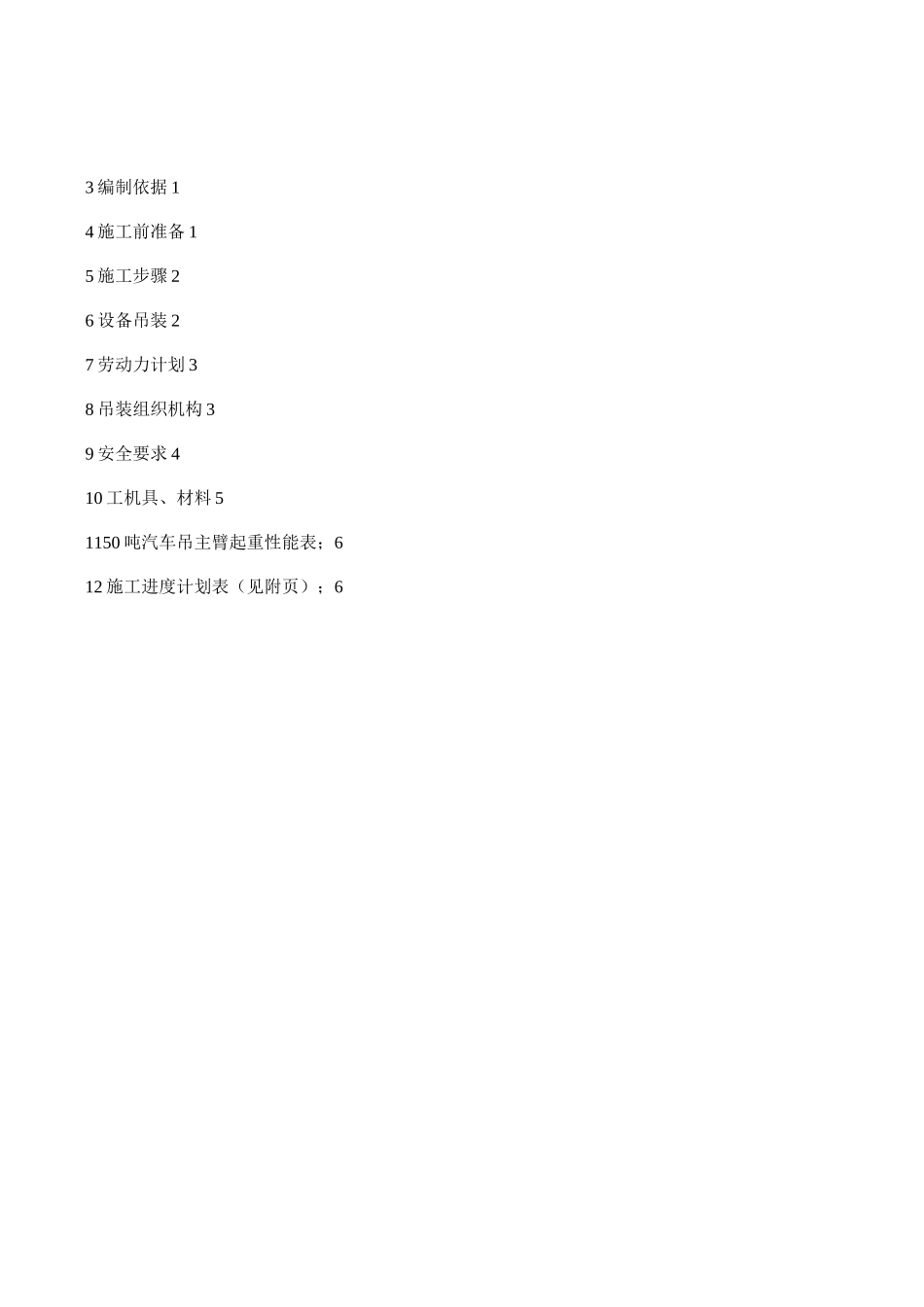

安徽六国化工股份有限公司氮肥厂 28 万吨合成氨检修安装工程空气预热器更换施工方案编制：审核：审批：中国化学工程第十一建设有限公司铜陵工程项目经理部2015 年 9 月 8 日1 工程概况 12 工程特点 13 编制依据 14 施工前准备 15 施工步骤 26 设备吊装 27 劳动力计划 38 吊装组织机构 39 安全要求 410 工机具、材料 51150 吨汽车吊主臂起重性能表；612 施工进度计划表（见附页）；6耳倉 u ＜ 中 国化学工程第十一建设有限公司空气预热器更换施工方案第 3 页共 6 页耳倉 u ＜ 中 国化学工程第十一建设有限公司空气预热器更换施工方案第 2 页共 6 页4.3 工装机具准备4.3.1 各种吊装、运输等机索具，并按计划进场。4.3.2 吊装所用索具准备齐全，并经检查符合要求。4.4 作业人员准备4.4.1 落实起重人员，并按计划进场，要求持证上岗；4.4.2 做好作业人员的动员与职能人员的分工工作，确保恪尽职守，职责到位。施工步骤5.1 由业主方相关部门负责锅炉运行系统停车、降压、置换、检测合格，办好相关的动火票、受限空间票、用电票等，内部照明接通。5.2 在 A 炉之间的钢结构上焊接一根 HW200X200X8X12 型钢 Q235B,长 L=4300mm,悬挂电动葫芦吊装用;5 .3 拆除烟道进口相连管线的保温层5.4 拆除空气预热器管箱下面的烟道，烟道分 3 节进行拆除，空气预热器上表面东、西两面 1 节，弯头部分 1 节，风机进口 1 节，弯头部分 1 节落下来之后再分 2 节出装置，一一进行编号，以便恢复；5.5 气割影响空气预热器管箱进出、吊装的烟道（进行编号，以便恢复）、型钢H250X116X8X13mm,风机进口型钢切除后需用临时支架支撑好烟道，方可进行拆除风机进口烟道。5.6 在管箱的的东、西两侧梁上悬挂四个 10t 电动葫芦，用 4 个 10t 电动葫芦吊住管箱，切割影响管箱下落的支撑件，然后使管箱缓缓落至地面。5.7 切割、分割管箱为两半，然后把管箱分两半用排子及吊车运到锅炉房外5.8 新管箱（到货两半）用排子及吊车运到锅炉房内5.9 组对、焊接新管箱（两半）为一体；5.10 吊装组对好的新管箱就位，焊接新管箱支撑件；5.11 恢复管箱下方烟道、型钢 H250X116X8X13mm、烟道里面的支撑架、切割的其他影响安装烟道。6设备吊装6.1 钢丝绳的计算耳倉 u ＜ 中 国化学工程第十一建设有限公司空气预热器更换施工方案第 3 页共 6 页选用©28-6X37+FC-1670 钢丝绳,L=6m,2 根，2 根并用...
