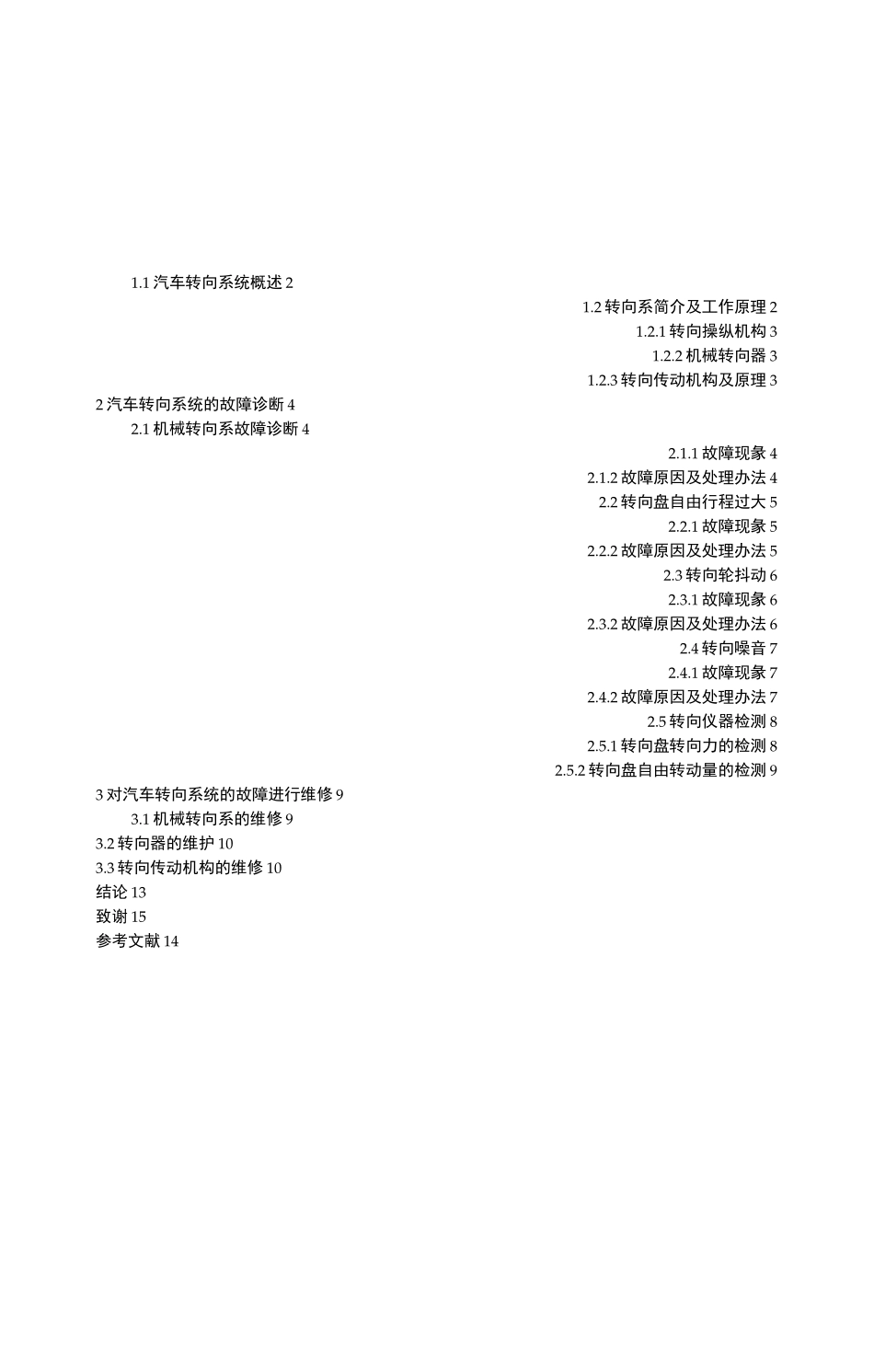

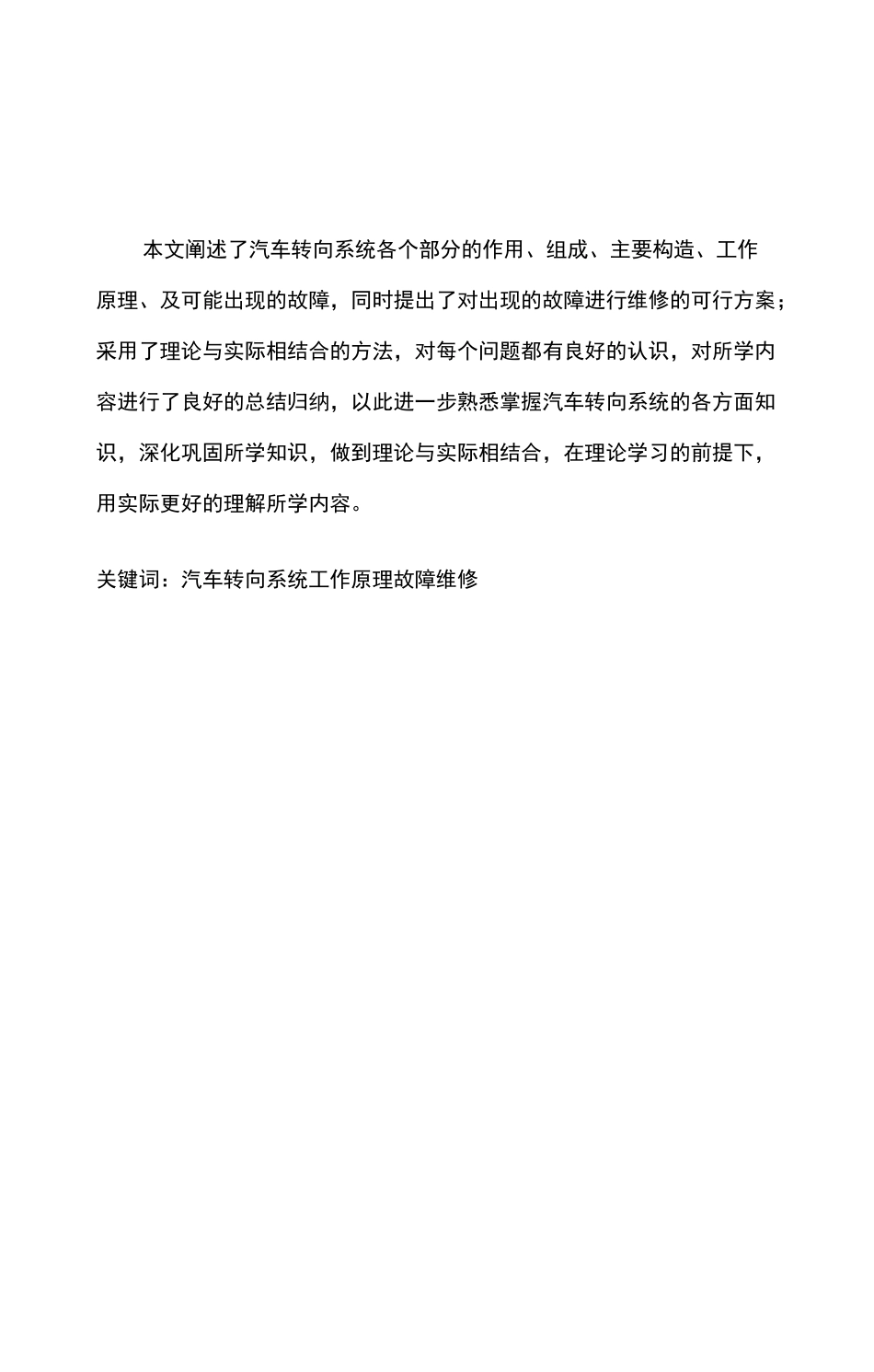

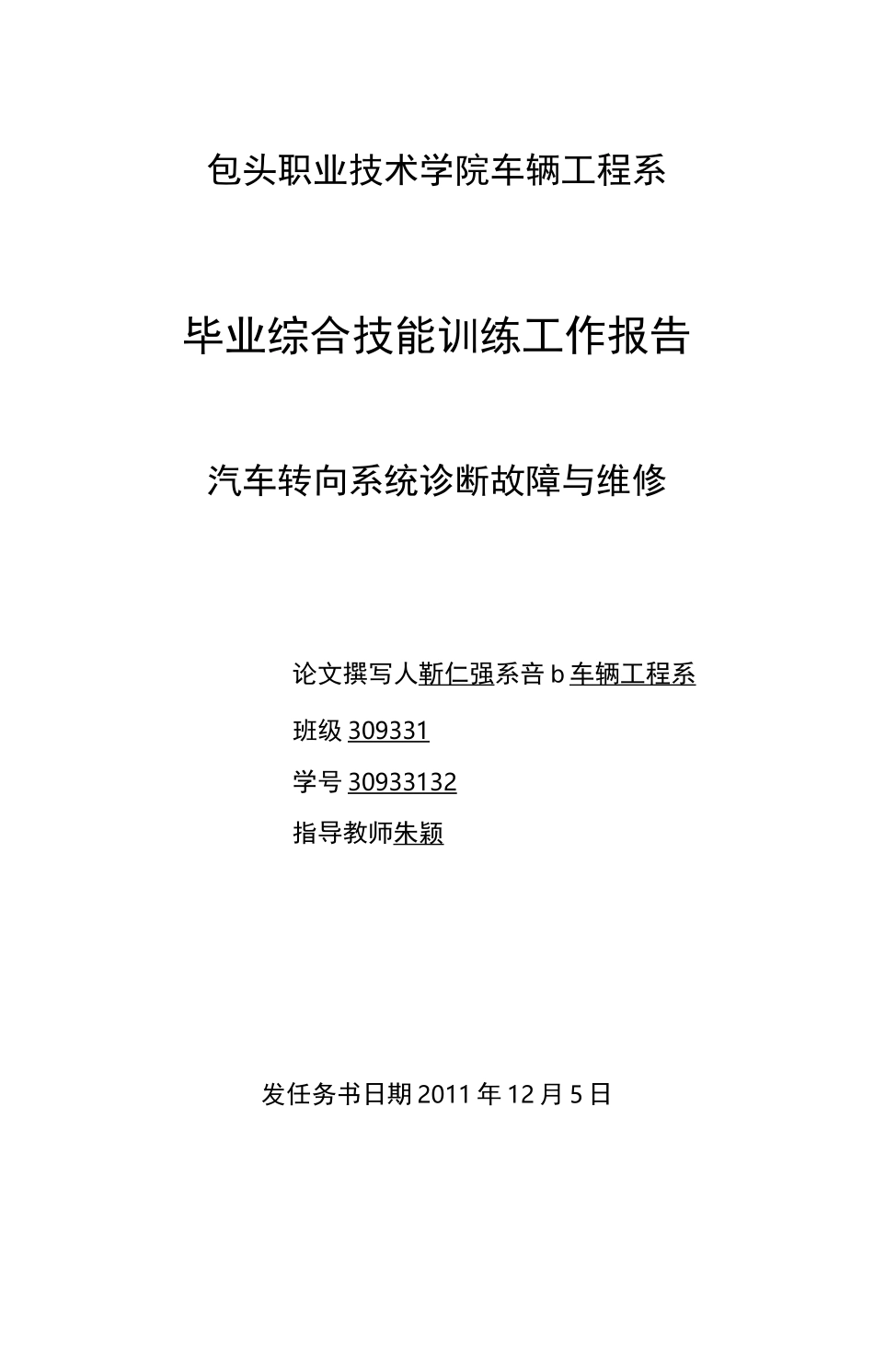

包头职业技术学院车辆工程系毕业综合技能训练工作报告汽车转向系统诊断故障与维修论文撰写人靳仁强系咅 b 车辆工程系班级 309331学号 30933132指导教师朱颖发任务书日期 2011 年 12 月 5 日本文阐述了汽车转向系统各个部分的作用、组成、主要构造、工作原理、及可能出现的故障，同时提出了对出现的故障进行维修的可行方案；采用了理论与实际相结合的方法，对每个问题都有良好的认识，对所学内容进行了良好的总结归纳，以此进一步熟悉掌握汽车转向系统的各方面知识，深化巩固所学知识，做到理论与实际相结合，在理论学习的前提下，用实际更好的理解所学内容。关键词：汽车转向系统工作原理故障维修1.1 汽车转向系统概述 21.2 转向系简介及工作原理 21.2.1 转向操纵机构 31.2.2 机械转向器 31.2.3 转向传动机构及原理 32 汽车转向系统的故障诊断 42.1 机械转向系故障诊断 42.1.1 故障现彖 42.1.2 故障原因及处理办法 42.2 转向盘自由行程过大 52.2.1 故障现彖 52.2.2 故障原因及处理办法 52.3 转向轮抖动 62.3.1 故障现彖 62.3.2 故障原因及处理办法 62.4 转向噪音 72.4.1 故障现彖 72.4.2 故障原因及处理办法 72.5 转向仪器检测 82.5.1 转向盘转向力的检测 82.5.2 转向盘自由转动量的检测 93 对汽车转向系统的故障进行维修 93.1 机械转向系的维修 93.2 转向器的维护 103.3 转向传动机构的维修 10结论 13致谢 15参考文献 14包头职业技术学院车辆工程系毕业综合技能训练工作报告51 概述1.1 汽车转向系统概述用来改变或保持汽车行驶或倒退方向的一系列装置称为汽车转向系统（steeringsystem）o 汽车转向系统的功能就是按照驾驶员的意愿控制汽车的行驶方向。汽车转向系统对汽车的行驶安全至关重要，因此汽车转向系统的零件都称为保安件。汽车转向系统和制动系统都是汽车安全必须要重视的两个系统。汽车在行驶的过程中，需按驾驶员的意志改变其行驶方向。就轮式汽车而言，实现汽车转向的方法是，驾驶员通过一套专设的机构，使汽车转向桥（一般是前桥）上的车轮（转向轮）相对于汽车纵横轴线偏转一定角度。这一套用来改变或恢复汽车行驶方向的专设机构，即称为汽车转向系统。汽车转向系统分为两大类：机械转向系统和动力转向系统。机械转向系统：完全靠驾驶员手力操纵的转向系统。动力转向系统：借助动力来操纵的转向系统。动力转向系统又可分为液压动力转向系统和电动助力动力转向系...
