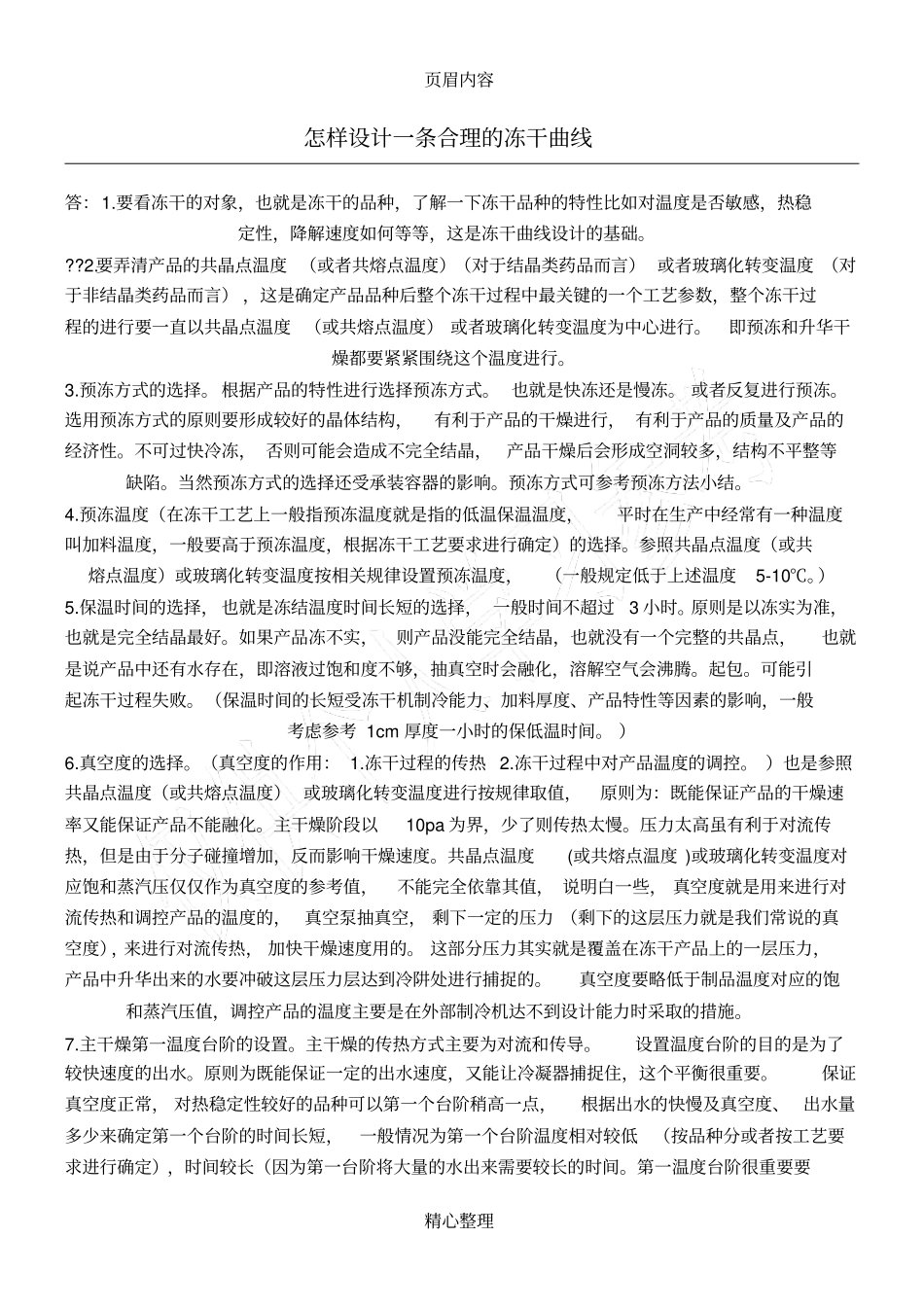

页眉内容精心整理怎样设计一条合理的冻干曲线答:1.要看冻干的对象,也就是冻干的品种,了解一下冻干品种的特性比如对温度是否敏感,热稳定性,降解速度如何等等,这是冻干曲线设计的基础。??2.要弄清产品的共晶点温度 (或者共熔点温度)(对于结晶类药品而言) 或者玻璃化转变温度 (对于非结晶类药品而言) ,这是确定产品品种后整个冻干过程中最关键的一个工艺参数,整个冻干过程的进行要一直以共晶点温度 (或共熔点温度) 或者玻璃化转变温度为中心进行。即预冻和升华干燥都要紧紧围绕这个温度进行。3.预冻方式的选择。 根据产品的特性进行选择预冻方式。 也就是快冻还是慢冻。 或者反复进行预冻。选用预冻方式的原则要形成较好的晶体结构,有利于产品的干燥进行, 有利于产品的质量及产品的经济性。不可过快冷冻, 否则可能会造成不完全结晶,产品干燥后会形成空洞较多,结构不平整等缺陷。当然预冻方式的选择还受承装容器的影响。预冻方式可参考预冻方法小结。4.预冻温度(在冻干工艺上一般指预冻温度就是指的低温保温温度,平时在生产中经常有一种温度叫加料温度,一般要高于预冻温度,根据冻干工艺要求进行确定)的选择。参照共晶点温度(或共熔点温度)或玻璃化转变温度按相关规律设置预冻温度,(一般规定低于上述温度5-10℃。)5.保温时间的选择, 也就是冻结温度时间长短的选择, 一般时间不超过3 小时。原则是以冻实为准,也就是完全结晶最好。如果产品冻不实,则产品没能完全结晶,也就没有一个完整的共晶点,也就是说产品中还有水存在,即溶液过饱和度不够,抽真空时会融化,溶解空气会沸腾。起包。可能引起冻干过程失败。(保温时间的长短受冻干机制冷能力、加料厚度、产品特性等因素的影响,一般考虑参考 1cm 厚度一小时的保低温时间。 )6.真空度的选择。(真空度的作用: 1.冻干过程的传热 2.冻干过程中对产品温度的调控。 )也是参照共晶点温度(或共熔点温度) 或玻璃化转变温度进行按规律取值,原则为:既能保证产品的干燥速率又能保证产品不能融化。主干燥阶段以10pa 为界,少了则传热太慢。压力太高虽有利于对流传热,但是由于分子碰撞增加,反而影响干燥速度。共晶点温度(或共熔点温度 )或玻璃化转变温度对应饱和蒸汽压仅仅作为真空度的参考值,不能完全依靠其值, 说明白一些, 真空度就是用来进行对流传热和调控产品的温度的, 真空泵抽真空, 剩下一定的压力 (剩下的这层压力就是我们...
