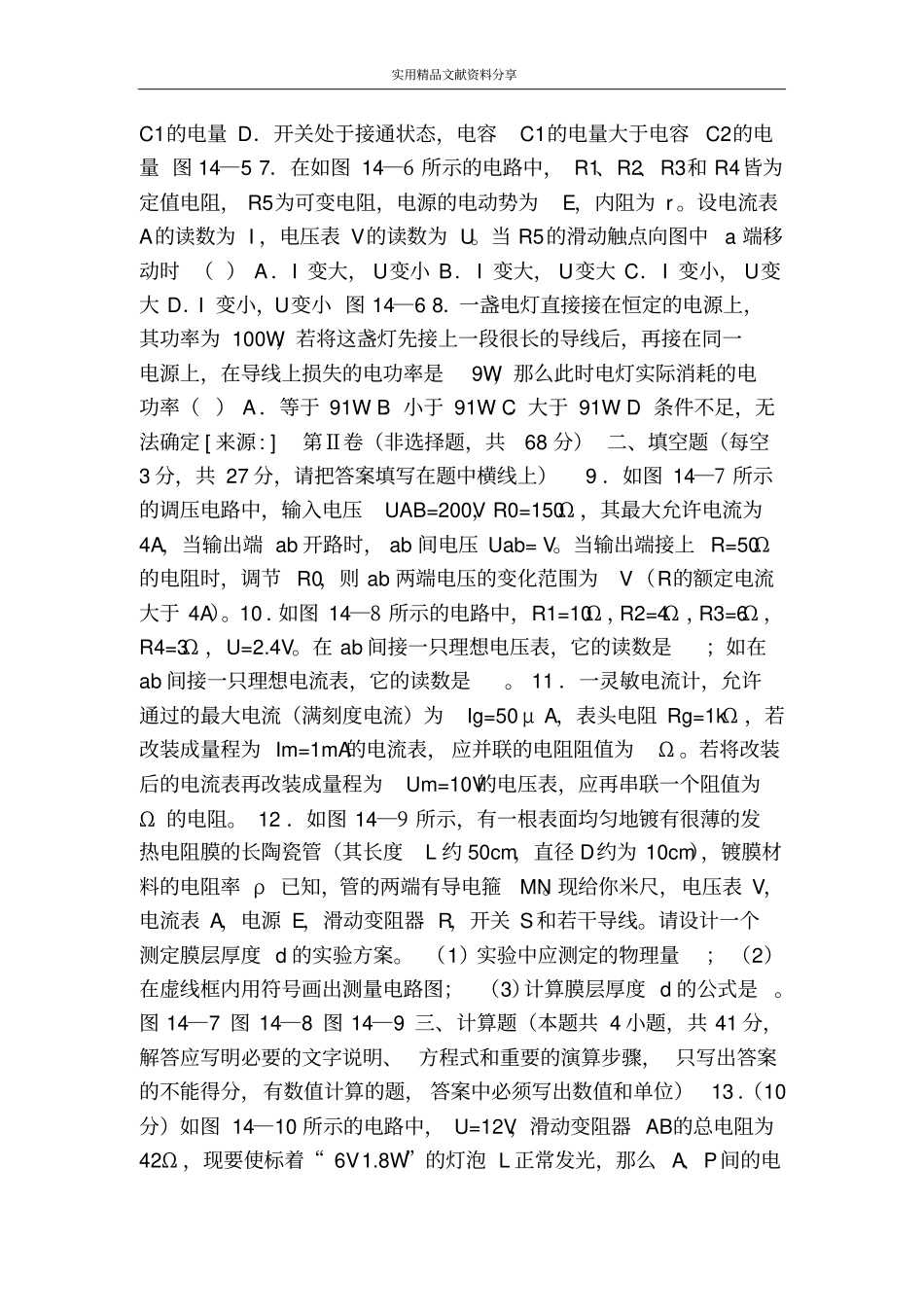

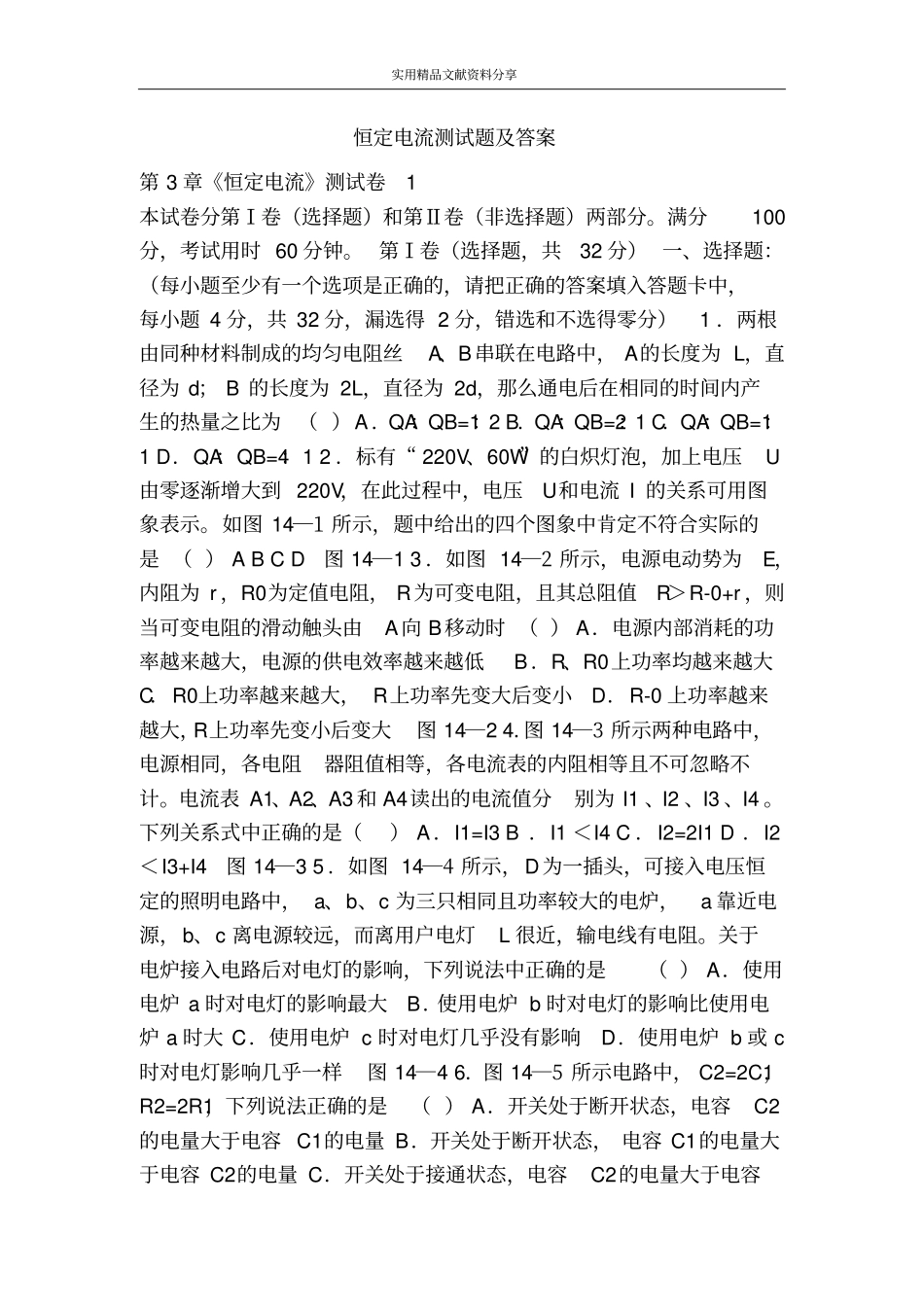

实用精品文献资料分享恒定电流测试题及答案第 3 章《恒定电流》测试卷1 本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。满分100分，考试用时 60 分钟。 第Ⅰ卷（选择题，共32 分） 一、选择题：（每小题至少有一个选项是正确的，请把正确的答案填入答题卡中，每小题 4 分，共 32 分，漏选得 2 分，错选和不选得零分） 1 ．两根由同种材料制成的均匀电阻丝A、B串联在电路中， A的长度为 L，直径为 d； B 的长度为 2L，直径为 2d，那么通电后在相同的时间内产生的热量之比为（ ） A ．QA：QB=1：2 B．QA：QB=2：1 C．QA：QB=1：1 D．QA：QB=4：1 2 ．标有“ 220V、60W”的白炽灯泡，加上电压U由零逐渐增大到 220V，在此过程中，电压U和电流 I 的关系可用图象表示。如图 14―1 所示，题中给出的四个图象中肯定不符合实际的是 （ ） A B C D 图 14―1 3 ．如图 14―2 所示，电源电动势为E，内阻为 r ，R0为定值电阻， R为可变电阻，且其总阻值R＞R-0+r ，则当可变电阻的滑动触头由A向 B移动时 （ ） A．电源内部消耗的功率越来越大，电源的供电效率越来越低 B ．R、R0上功率均越来越大C．R0上功率越来越大， R上功率先变大后变小 D．R-0 上功率越来越大，R上功率先变小后变大图 14―2 4．图 14―3 所示两种电路中，电源相同，各电阻器阻值相等，各电流表的内阻相等且不可忽略不计。电流表 A1、A2、A3 和 A4读出的电流值分别为 I1 、I2 、I3 、I4 。下列关系式中正确的是（） A ．I1=I3 B ．I1 ＜I4 C ．I2=2I1 D ．I2＜I3+I4 图 14―3 5 ．如图 14―4 所示，D为一插头，可接入电压恒定的照明电路中， a、b、c 为三只相同且功率较大的电炉，a 靠近电源，b、c 离电源较远，而离用户电灯L 很近，输电线有电阻。关于电炉接入电路后对电灯的影响，下列说法中正确的是（ ） A．使用电炉 a 时对电灯的影响最大 B．使用电炉 b 时对电灯的影响比使用电炉 a 时大 C．使用电炉 c 时对电灯几乎没有影响 D．使用电炉 b 或 c时对电灯影响几乎一样图 14―4 6．图 14―5 所示电路中， C2=2C1，R2=2R1，下列说法正确的是（ ） A．开关处于断开状态，电容C2的电量大于电容 C1的电量 B．开关处于断开状态， 电容 C1的电量大于电容 C2的电量 C．开关处于接通状态，电容C2的电量大于电容实用精品文献资料分享C1的电量 D．开关处于接通...
