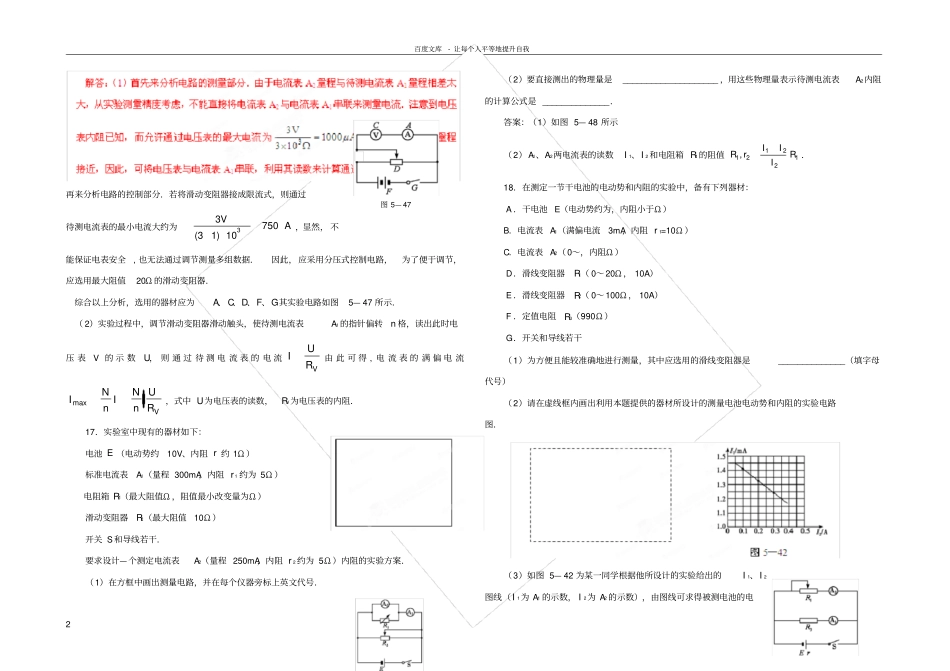

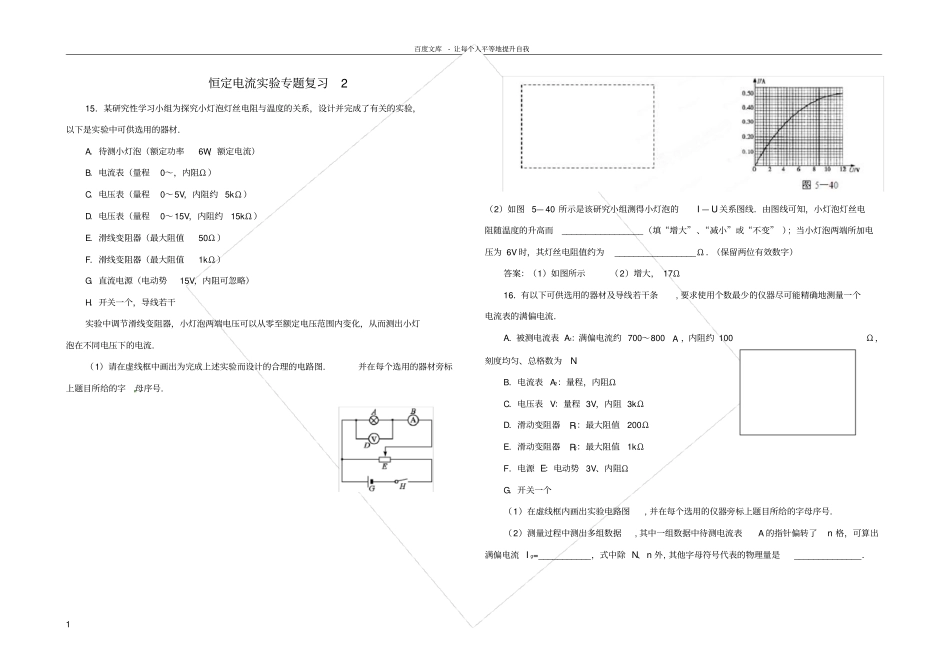

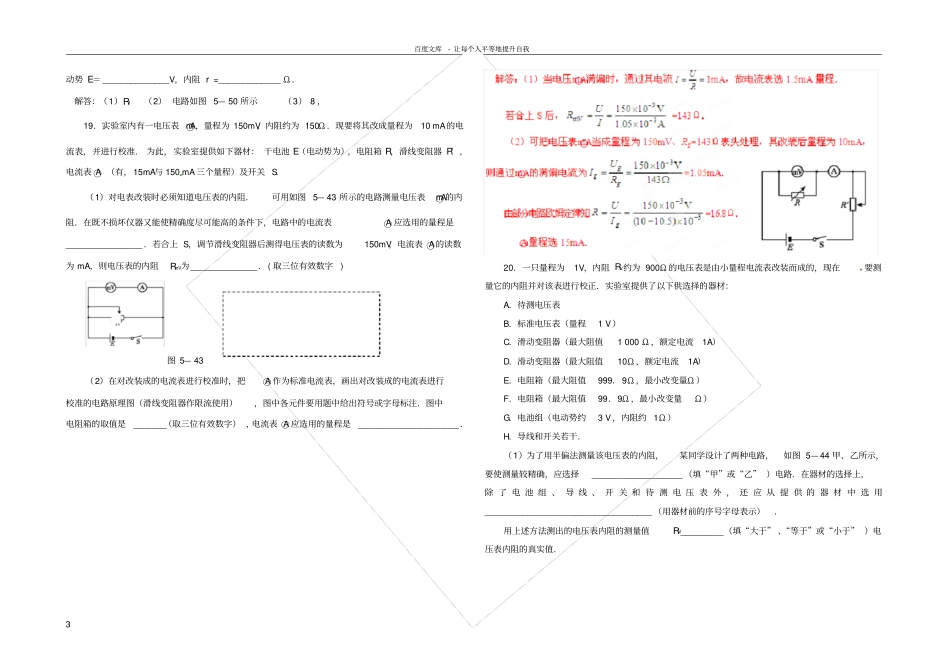

百度文库- 让每个人平等地提升自我1 恒定电流实验专题复习215．某研究性学习小组为探究小灯泡灯丝电阻与温度的关系，设计并完成了有关的实验，以下是实验中可供选用的器材．A．待测小灯泡（额定功率6W，额定电流）B．电流表（量程0～，内阻Ω ）C．电压表（量程0～5V，内阻约 5kΩ ）D．电压表（量程0～15V，内阻约15kΩ ）E．滑线变阻器（最大阻值50Ω ）F．滑线变阻器（最大阻值1kΩ ）G．直流电源（电动势15V，内阻可忽略）H．开关一个，导线若干实验中调节滑线变阻器，小灯泡两端电压可以从零至额定电压范围内变化，从而测出小灯泡在不同电压下的电流．（1）请在虚线框中画出为完成上述实验而设计的合理的电路图．并在每个选用的器材旁标上题目所给的字母序号．（2）如图 5— 40 所示是该研究小组测得小灯泡的I — U 关系图线．由图线可知，小灯泡灯丝电阻随温度的升高而_________________（填“增大”、“减小”或“不变” ）；当小灯泡两端所加电压为 6V 时，其灯丝电阻值约为_________________Ω ．（保留两位有效数字）答案：（1）如图所示（2）增大， 17Ω16．有以下可供选用的器材及导线若干条, 要求使用个数最少的仪器尽可能精确地测量一个电流表的满偏电流．Ω ，A．被测电流表 A1：满偏电流约 700～800A ，内阻约 100刻度均匀、总格数为NB．电流表 A2：量程，内阻ΩC．电压表 V：量程 3V，内阻 3kΩD．滑动变阻器R1：最大阻值200ΩE．滑动变阻器R2：最大阻值1kΩF．电源 E：电动势 3V、内阻ΩG．开关一个（1）在虚线框内画出实验电路图, 并在每个选用的仪器旁标上题目所给的字母序号．（2）测量过程中测出多组数据, 其中一组数据中待测电流表A 的指针偏转了n 格，可算出满偏电流 I g=___________，式中除 N、n 外, 其他字母符号代表的物理量是______________．百度文库- 让每个人平等地提升自我2 再来分析电路的控制部分．若将滑动变阻器接成限流式，则通过待测电流表的最小电流大约为33V750 A(31) 10，显然， 不能保证电表安全, 也无法通过调节测量多组数据．因此，应采用分压式控制电路，为了便于调节，应选用最大阻值20Ω 的滑动变阻器．综合以上分析，选用的器材应为A、 C、D、F、G其实验电路如图5— 47 所示．（ 2）实验过程中，调节滑动变阻器滑动触头，使待测电流表A1 的指针偏转n 格，读出此时电压 表V 的 示 数U， 则 通 过 待 测 电 流 表 的 电 流VU...
