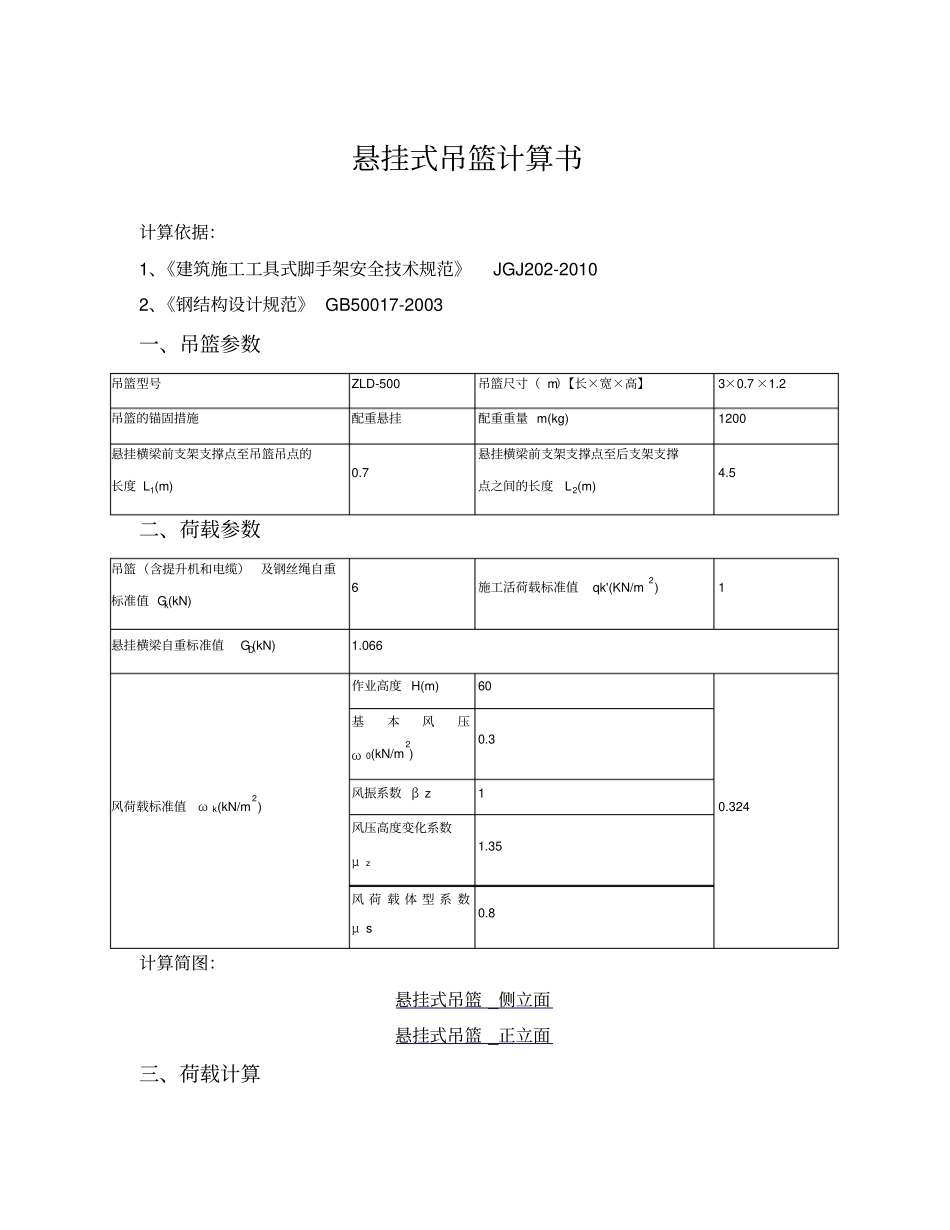

悬挂式吊篮计算书配重式_第1页
1/3

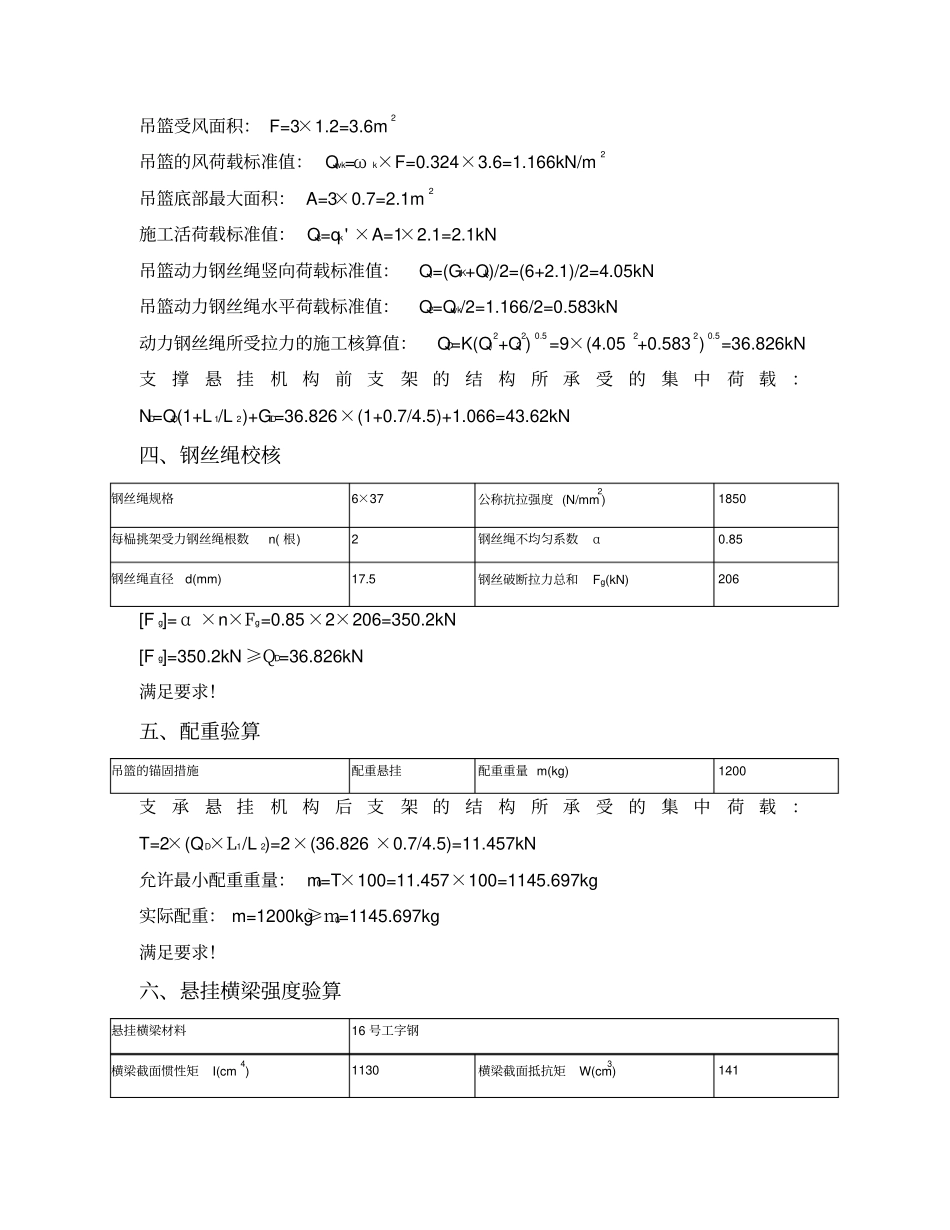

悬挂式吊篮计算书配重式_第2页
2/3

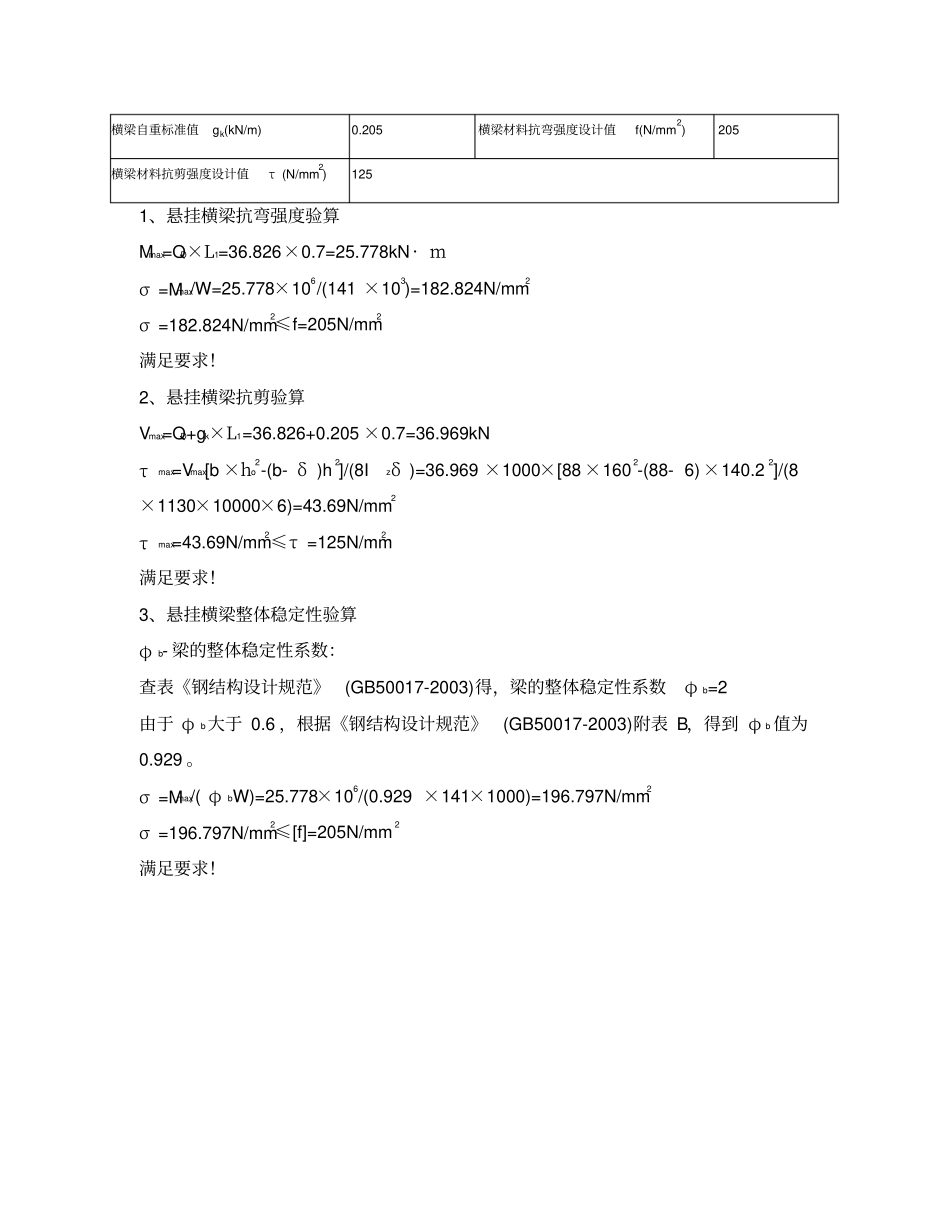

悬挂式吊篮计算书配重式_第3页
3/3
悬挂式吊篮计算书计算依据:1、《建筑施工工具式脚手架安全技术规范》JGJ202-2010 2、《钢结构设计规范》 GB50017-2003 一、吊篮参数吊篮型号ZLD-500 吊篮尺寸( m)【长×宽×高】3×0.7×1.2吊篮的锚固措施配重悬挂配重重量 m(kg) 1200 悬挂横梁前支架支撑点至吊篮吊点的长度 L1(m) 0.7 悬挂横梁前支架支撑点至后支架支撑点之间的长度L2(m) 4.5 二、荷载参数吊篮(含提升机和电缆)及钢丝绳自重标准值 Gk(kN) 6 施工活荷载标准值qk'(KN/m2) 1 悬挂横梁自重标准值GD(kN) 1.066 风荷载标准值ω k(kN/m2) 作业高度 H(m) 60 0.324 基本风压ω 0(kN/m2) 0.3 风振系数 β z 1 风压高度变化系数μ z1.35 风 荷 载 体 型 系 数μ s 0.8 计算简图:悬挂式吊篮 _侧立面悬挂式吊篮 _正立面三、荷载计算吊篮受风面积: F=3×1.2=3.6m2 吊篮的风荷载标准值: Qwk=ω k×F=0.324×3.6=1.166kN/m2 吊篮底部最大面积: A=3×0.7=2.1m2 施工活荷载标准值: Qk=qk' ×A=1×2.1=2.1kN吊篮动力钢丝绳竖向荷载标准值:Q1=(GK+Qk)/2=(6+2.1)/2=4.05kN 吊篮动力钢丝绳水平荷载标准值:Q2=Qwk/2=1.166/2=0.583kN 动力钢丝绳所受拉力的施工核算值:QD=K(Q12+Q22)0.5=9×(4.052+0.5832)0.5=36.826kN 支撑悬挂机构前支架的结构所承受的集中荷载:ND=QD(1+L 1/L 2)+GD=36.826×(1+0.7/4.5)+1.066=43.62kN四、钢丝绳校核钢丝绳规格6×37公称抗拉强度 (N/mm2) 1850 每榀挑架受力钢丝绳根数n( 根) 2 钢丝绳不均匀系数α0.85 钢丝绳直径d(mm) 17.5 钢丝破断拉力总和Fg(kN) 206 [F g]= α ×n×Fg=0.85×2×206=350.2kN[F g]=350.2kN ≥QD=36.826kN 满足要求!五、配重验算吊篮的锚固措施配重悬挂配重重量 m(kg) 1200 支承悬挂机构后支架的结构所承受的集中荷载:T=2×(QD×L1/L 2)=2×(36.826 ×0.7/4.5)=11.457kN允许最小配重重量: m0=T×100=11.457×100=1145.697kg实际配重: m=1200kg≥m0=1145.697kg 满足要求!六、悬挂横梁强度验算悬挂横梁材料16 号工字钢横梁截面惯性矩I(cm4) 1130 横梁截面抵抗矩W(cm3) 141 横梁自重标准值gk(kN/m) 0.205 横梁材料抗弯强度设计值f(N/mm2) 205 横梁材料抗剪强度设计值τ (N/mm2) 125 1、悬挂横梁抗弯强度验算Mmax=QD×L1=36.826×0.7=25.778kN· mσ =Mmax/W=25.778×106/(141 ×103)=182.824N/mm2 σ =182.824N/mm2≤f=205N/mm...
