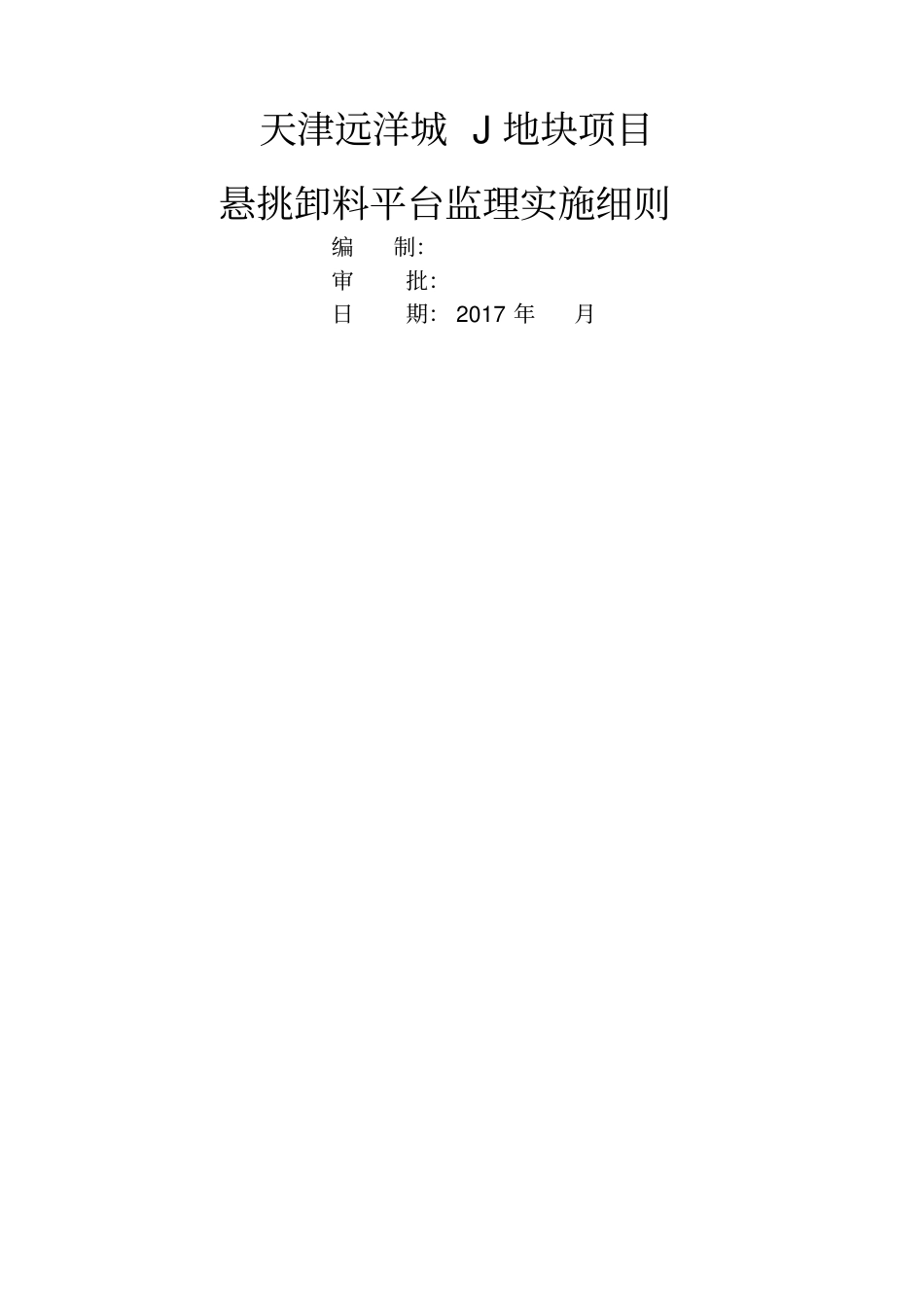

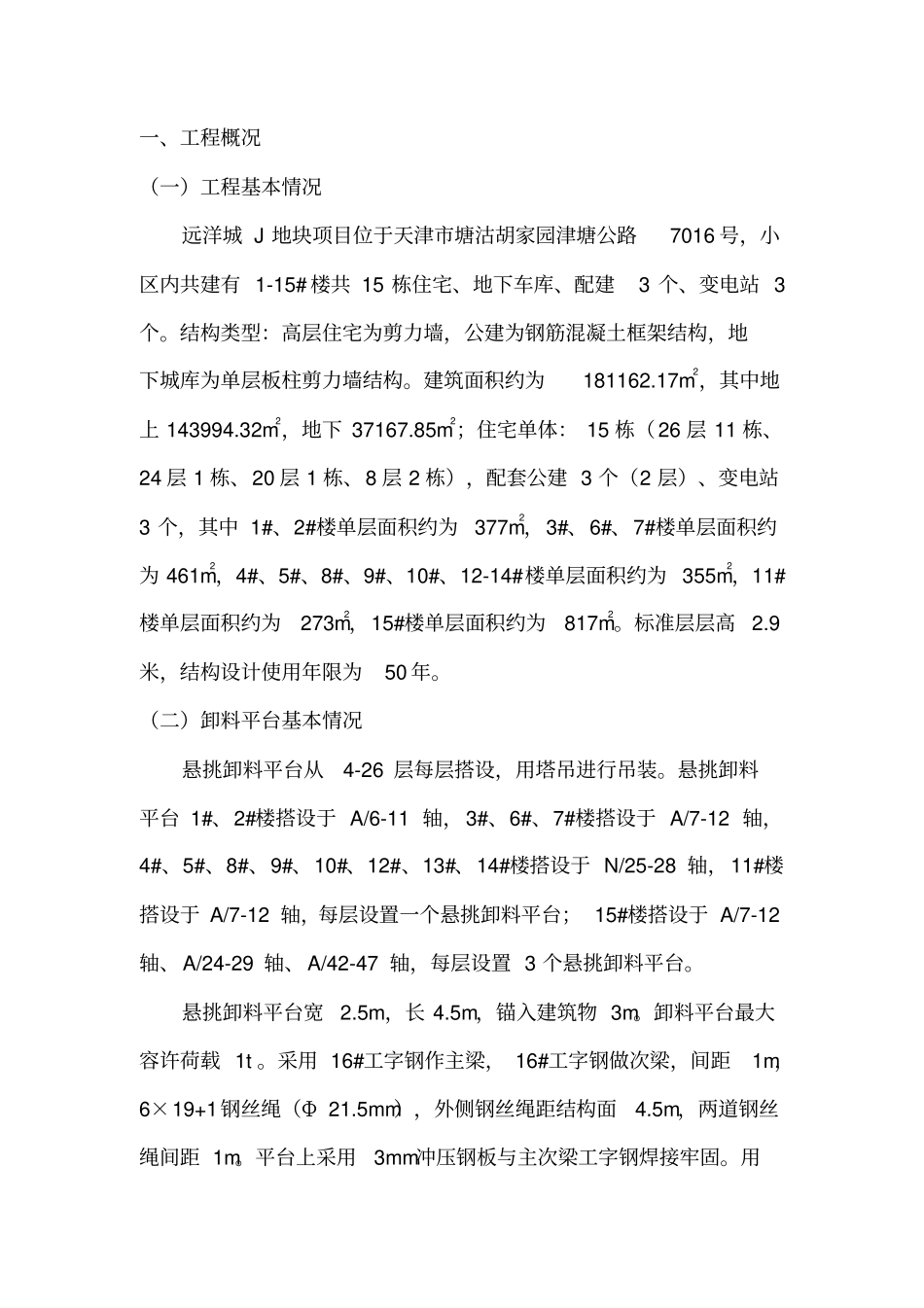

天津远洋城 J 地块项目悬挑卸料平台监理实施细则编制：审批：日期： 2017 年月目录一、 工程概况 ............................... 1二、 编制依据 ............................... 2三、 监理工作流程 ........................... 2四、 监理工作的控制要点及目标值 ............. 3五、 安全监理的工作方法及措施 ............... 5一、工程概况（一）工程基本情况远洋城 J 地块项目位于天津市塘沽胡家园津塘公路7016 号，小区内共建有 1-15# 楼共 15 栋住宅、地下车库、配建3 个、变电站 3个。结构类型：高层住宅为剪力墙，公建为钢筋混凝土框架结构，地下城库为单层板柱剪力墙结构。建筑面积约为181162.17m2，其中地上 143994.32m2，地下 37167.85m2；住宅单体： 15 栋（26 层 11 栋、24 层 1 栋、20 层 1 栋、8 层 2 栋），配套公建 3 个（2 层）、变电站3 个，其中 1#、2#楼单层面积约为377m2，3#、6#、7#楼单层面积约为 461m2，4#、5#、8#、9#、10#、12-14#楼单层面积约为 355m2，11#楼单层面积约为273m2，15#楼单层面积约为817m2。标准层层高2.9米，结构设计使用年限为50 年。（二）卸料平台基本情况悬挑卸料平台从4-26 层每层搭设，用塔吊进行吊装。悬挑卸料平台 1#、2#楼搭设于 A/6-11 轴，3#、6#、7#楼搭设于 A/7-12 轴，4#、5#、8#、9#、10#、12#、13#、14#楼搭设于 N/25-28 轴，11#楼搭设于 A/7-12 轴，每层设置一个悬挑卸料平台； 15#楼搭设于 A/7-12轴、A/24-29 轴、A/42-47 轴，每层设置 3 个悬挑卸料平台。悬挑卸料平台宽2.5m，长 4.5m，锚入建筑物 3m。卸料平台最大容许荷载 1t 。采用 16#工字钢作主梁， 16#工字钢做次梁，间距1m，6×19+1钢丝绳（Φ 21.5mm），外侧钢丝绳距结构面4.5m，两道钢丝绳间距 1m。平台上采用3mm冲压钢板与主次梁工字钢焊接牢固。用48 钢管焊接做不小于1.5m 的防护栏杆及搭设外围抄网，栏杆内侧挂密目网安全网一道， 下口设 180mm高挡脚板。 楼板内预埋不少于3 个Φ 22 钢筋锚环，固定 16#工字钢主梁。 在平台安装楼层以上一层处预留不小于 80 的孔洞，作为钢丝绳的固定位置，两根钢丝绳要单独预埋。二、编制依据1. 已批准的监理规划；2. 经审查批准的施工组织设计；3. 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011；4. 《建筑施工安全检查标准》JGJ59-2011；5. 《天津市建设工程施工现场安...
