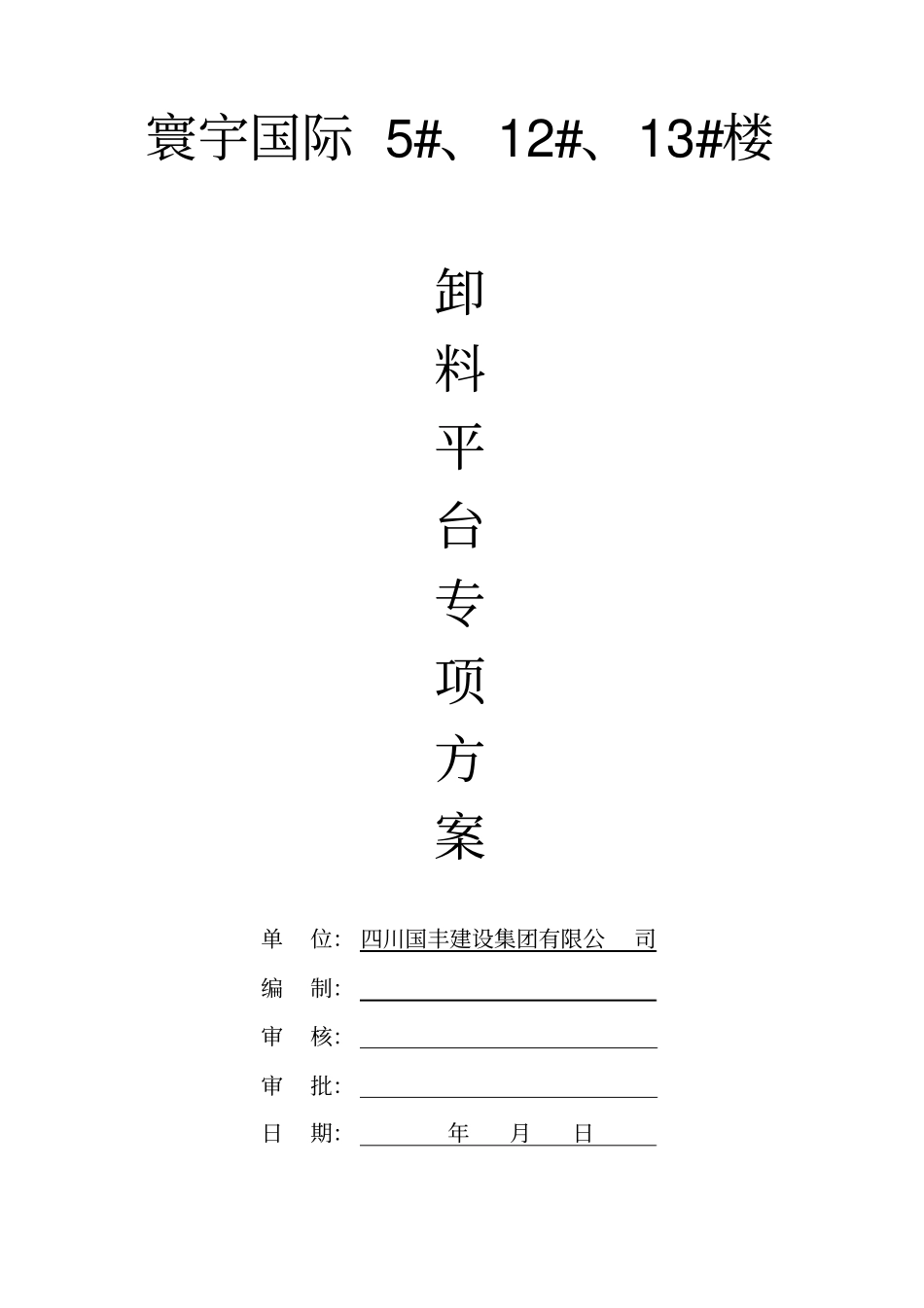

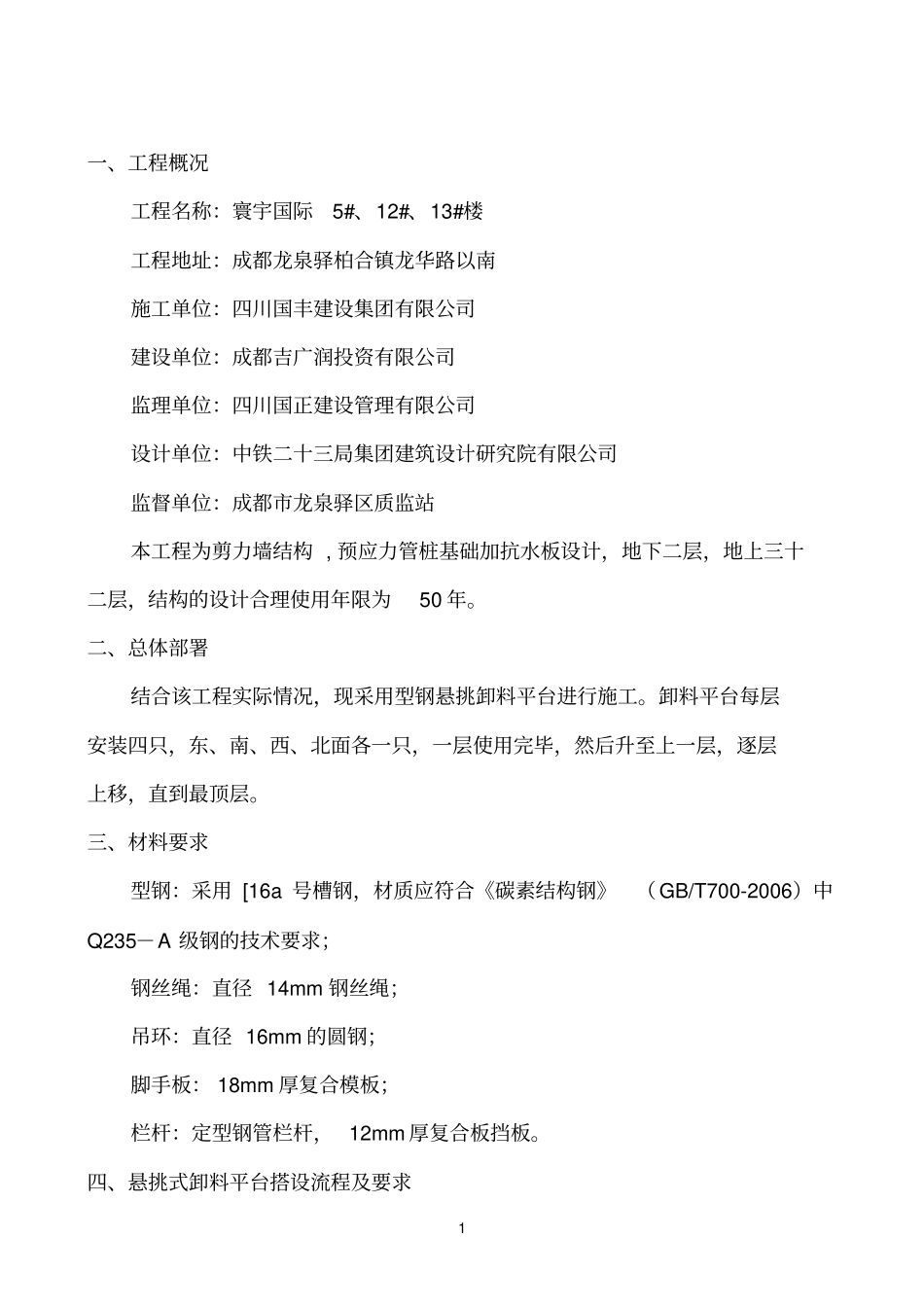

寰宇国际 5#、12#、13#楼卸料平台专项方案单位： 四川国丰建设集团有限公司编制：审核：审批：日期：年月日1一、工程概况工程名称：寰宇国际5#、12#、13#楼工程地址：成都龙泉驿柏合镇龙华路以南施工单位：四川国丰建设集团有限公司建设单位：成都吉广润投资有限公司监理单位：四川国正建设管理有限公司设计单位：中铁二十三局集团建筑设计研究院有限公司监督单位：成都市龙泉驿区质监站本工程为剪力墙结构 , 预应力管桩基础加抗水板设计，地下二层，地上三十二层，结构的设计合理使用年限为50 年。二、总体部署结合该工程实际情况，现采用型钢悬挑卸料平台进行施工。卸料平台每层安装四只，东、南、西、北面各一只，一层使用完毕，然后升至上一层，逐层上移，直到最顶层。三、材料要求型钢：采用 [16a 号槽钢，材质应符合《碳素结构钢》（GB/T700-2006）中Q235－A 级钢的技术要求；钢丝绳：直径 14mm 钢丝绳；吊环：直径 16mm 的圆钢；脚手板： 18mm 厚复合模板；栏杆：定型钢管栏杆， 12mm 厚复合板挡板。四、悬挑式卸料平台搭设流程及要求2卸料平台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置后，先将平台工字钢与预埋件固定后，再将钢丝绳固定，紧固螺母及钢丝绳卡子，完毕后方可松塔吊吊钩，卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下：1、悬挑式卸料平台应按现行的相应规范进行设计，其结构构造应能防止左右晃动。2、悬挑式卸料平台的搁支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。3、斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的靠近建筑一侧的一道为安全储备，另外一道应作受力计算。4、应设置经过验算的吊环，吊运平台时使用卡环，不得使吊钩直接钩挂吊环，吊环应用甲类3 号沸腾钢制作。5、悬挑式卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，采取其他方式时卡头的卡子不得少于4 个，建筑物锐角利口围系钢丝绳处应加衬软垫物，悬挑式卸料平台外口应略高于内口。6、台面应满铺脚手板。7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。8、悬挑式卸料平台吊装，需待横梁支撑点电焊固定，接好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，上下操作。9、悬挑式卸料平台使用时，应...
