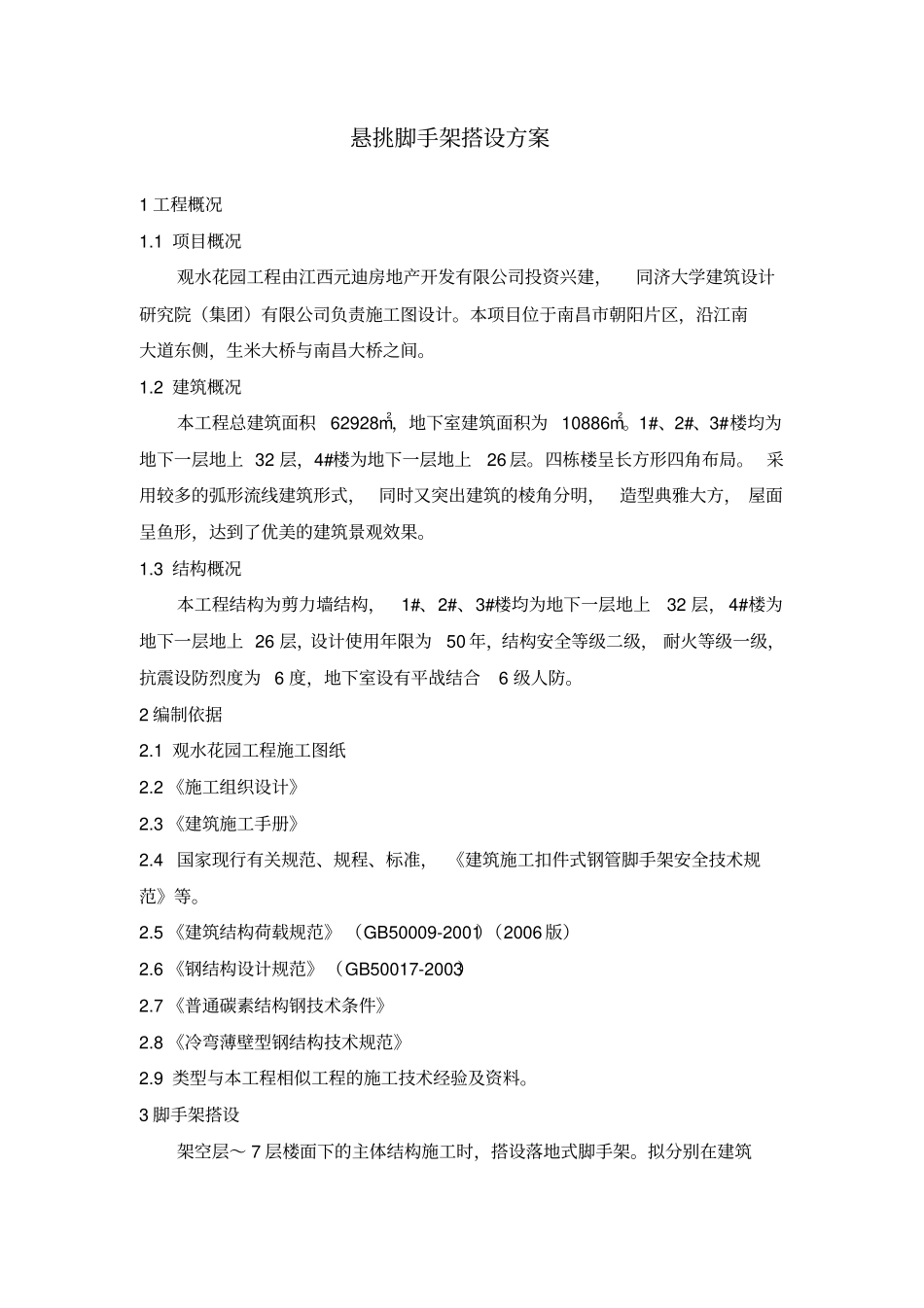

悬挑脚手架搭设方案1 工程概况1.1 项目概况观水花园工程由江西元迪房地产开发有限公司投资兴建，同济大学建筑设计研究院（集团）有限公司负责施工图设计。本项目位于南昌市朝阳片区，沿江南大道东侧，生米大桥与南昌大桥之间。1.2 建筑概况本工程总建筑面积62928m2，地下室建筑面积为 10886m2。1#、2#、3#楼均为地下一层地上 32 层，4#楼为地下一层地上26 层。四栋楼呈长方形四角布局。 采用较多的弧形流线建筑形式， 同时又突出建筑的棱角分明，造型典雅大方， 屋面呈鱼形，达到了优美的建筑景观效果。1.3 结构概况本工程结构为剪力墙结构，1#、2#、3#楼均为地下一层地上32 层， 4#楼为地下一层地上 26 层，设计使用年限为50 年，结构安全等级二级， 耐火等级一级，抗震设防烈度为 6 度，地下室设有平战结合6 级人防。2 编制依据2.1 观水花园工程施工图纸2.2 《施工组织设计》2.3 《建筑施工手册》2.4 国家现行有关规范、规程、标准， 《建筑施工扣件式钢管脚手架安全技术规范》等。2.5 《建筑结构荷载规范》 （GB50009-2001）（2006 版）2.6 《钢结构设计规范》（GB50017-2003）2.7 《普通碳素结构钢技术条件》2.8 《冷弯薄壁型钢结构技术规范》2.9 类型与本工程相似工程的施工技术经验及资料。3 脚手架搭设架空层～ 7 层楼面下的主体结构施工时，搭设落地式脚手架。拟分别在建筑7 层、12 层、17 层、22 层、 27 层楼面上搭设工字钢悬挑脚手架。工字钢悬挑脚手架搭设至屋面层，悬挑高度最大为15 米。3.1 搭设工艺流程定位放线→埋设双 Ф 18＠200 钢筋套箍→固定16#工字钢→搭立杆→大横杆→小横杆→拉结点固定、 搭设剪刀撑→小横杆上铺脚手板→护栏→挡脚板→安全网、密目网布设。拆除工艺流程与搭设工艺流程相反。3.2 搭设方法外脚手架立杆纵向间距（即工字钢间距）为1.5m，遇转角处应加密设置，内外立杆间距 0.8m，大横杆步距 1.8m。脚手架底部设在通长铺设脚手板上，作业层满铺脚手板，立杆底部设横向扫地杆。剪刀撑间距8 根立杆及转角处搭设，剪刀撑跨5 根立杆，斜杆与地面呈45° ～60° 角。连墙件两步三跨设置，且各层外围框架柱处，均与柱子形成双道拉结。3.3 搭设施工3.3.1 施工准备3.3.1.1对钢管、工字钢、扣件、脚手板、密目网、安全网等进行验收，不合格产品严禁使用。3.3.1.2检验合格的构配件应按品种、 规格分类堆放整齐， 堆放场地不得有积水。3.3.1.3清除搭设场地...
