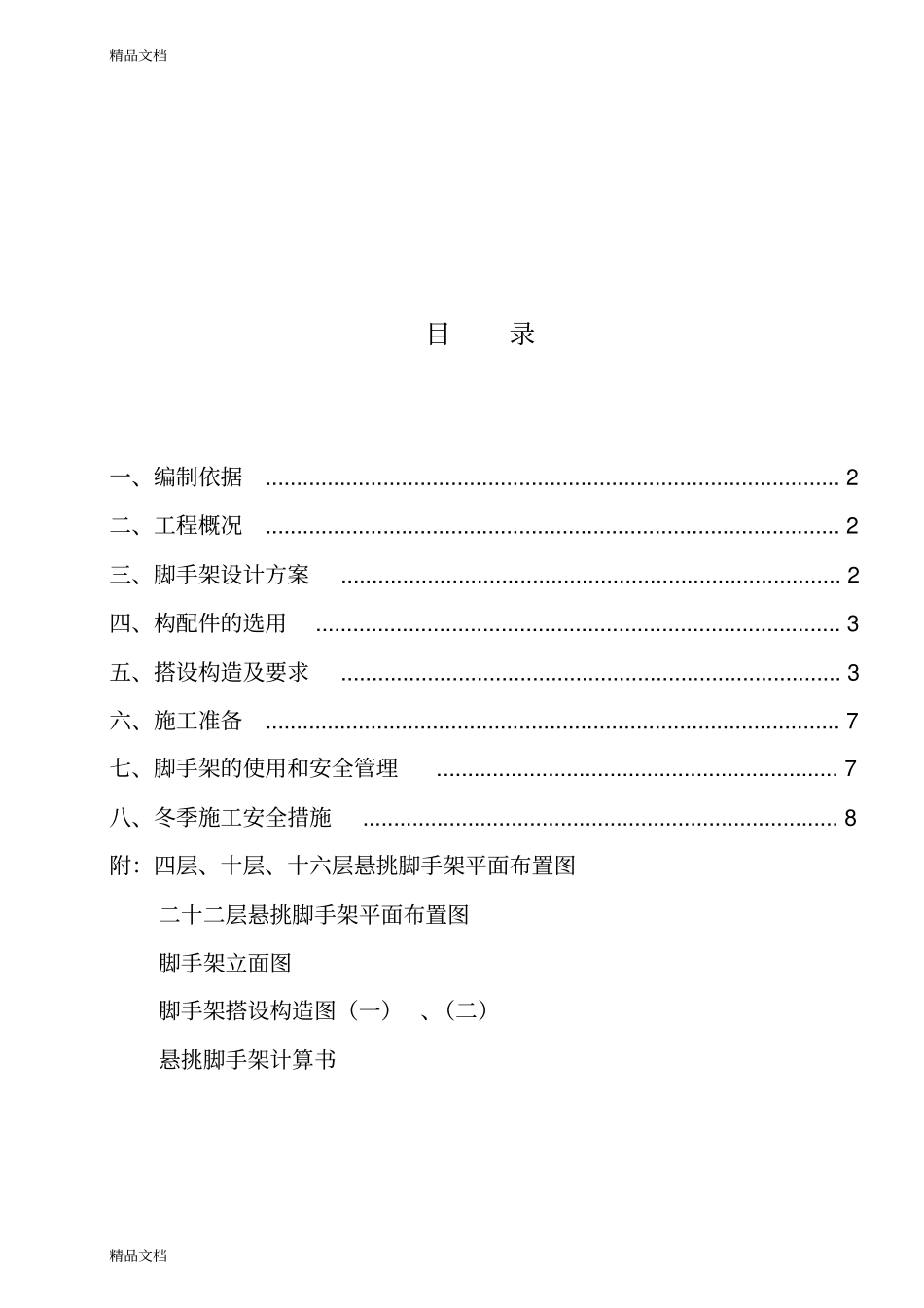

悬挑脚手架方案教学内容_第1页
1/9

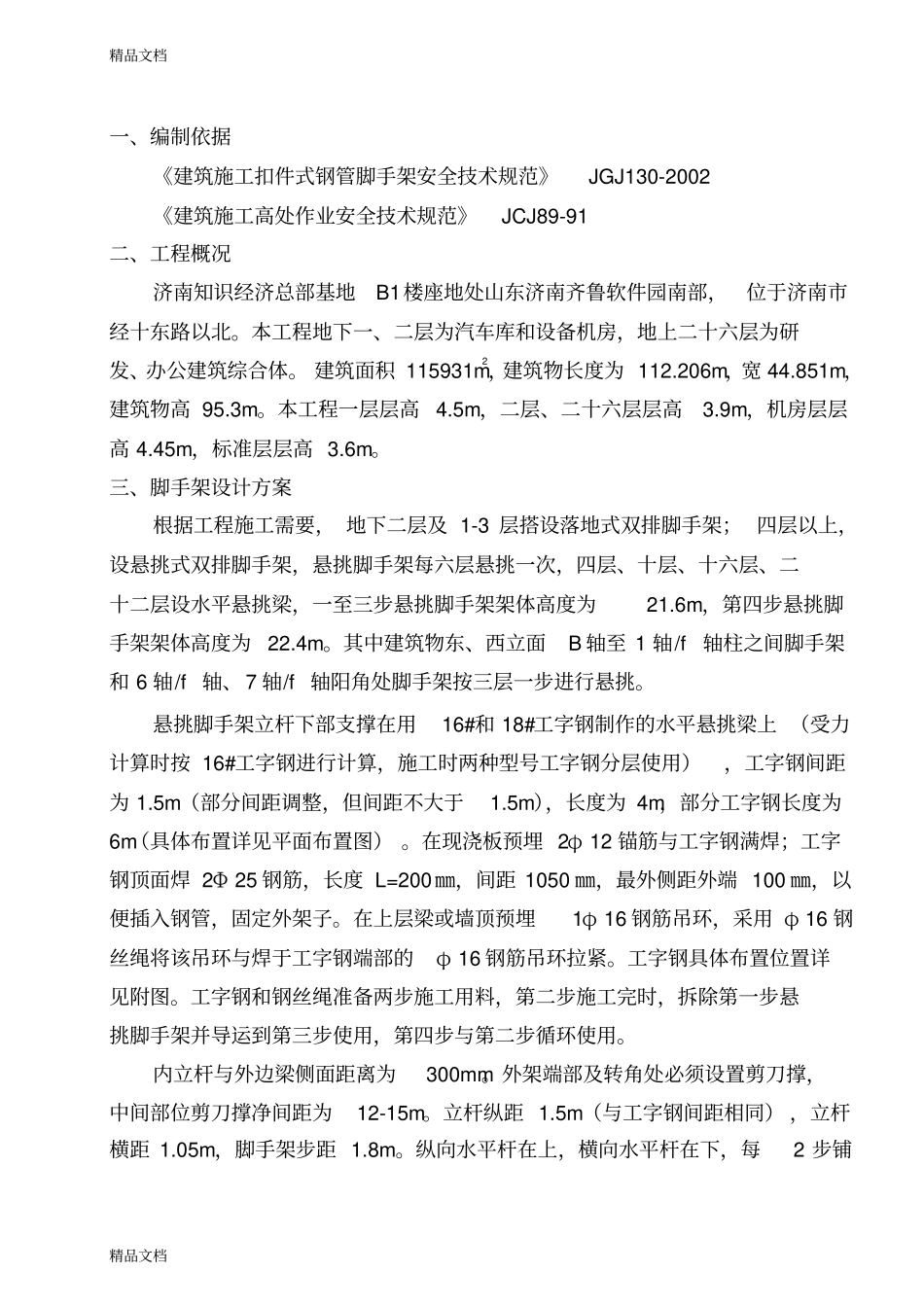

悬挑脚手架方案教学内容_第2页
2/9
悬挑脚手架方案教学内容_第3页
3/9
精品文档精品文档目录一、编制依据 ............................................................................................. 2 二、工程概况 ............................................................................................. 2 三、脚手架设计方案 ................................................................................. 2 四、构配件的选用 ..................................................................................... 3 五、搭设构造及要求 ................................................................................. 3 六、施工准备 ............................................................................................. 7 七、脚手架的使用和安全管理................................................................. 7 八、冬季施工安全措施............................................................................. 8 附:四层、十层、十六层悬挑脚手架平面布置图二十二层悬挑脚手架平面布置图脚手架立面图脚手架搭设构造图(一) 、(二)悬挑脚手架计算书精品文档精品文档一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2002 《建筑施工高处作业安全技术规范》JCJ89-91 二、工程概况济南知识经济总部基地B1楼座地处山东济南齐鲁软件园南部,位于济南市经十东路以北。本工程地下一、二层为汽车库和设备机房,地上二十六层为研发、办公建筑综合体。 建筑面积 115931m2,建筑物长度为 112.206m,宽 44.851m,建筑物高 95.3m。本工程一层层高4.5m,二层、二十六层层高3.9m,机房层层高 4.45m,标准层层高 3.6m。三、脚手架设计方案根据工程施工需要, 地下二层及 1-3 层搭设落地式双排脚手架; 四层以上,设悬挑式双排脚手架,悬挑脚手架每六层悬挑一次,四层、十层、十六层、二十二层设水平悬挑梁,一至三步悬挑脚手架架体高度为21.6m,第四步悬挑脚手架架体高度为22.4m。其中建筑物东、西立面B 轴至 1 轴/f轴柱之间脚手架和 6 轴/f 轴、7 轴/f 轴阳角处脚手架按三层一步进行悬挑。悬挑脚手架立杆下部支撑在用16#和 18#工字钢制作的水平悬挑梁上 (受力计算时按 16#工字钢进行计算,施工时两种型号工字钢分层使用),工字钢间距为 1.5m(部分间距调整,但间距不大于1.5m),长度为 4...
