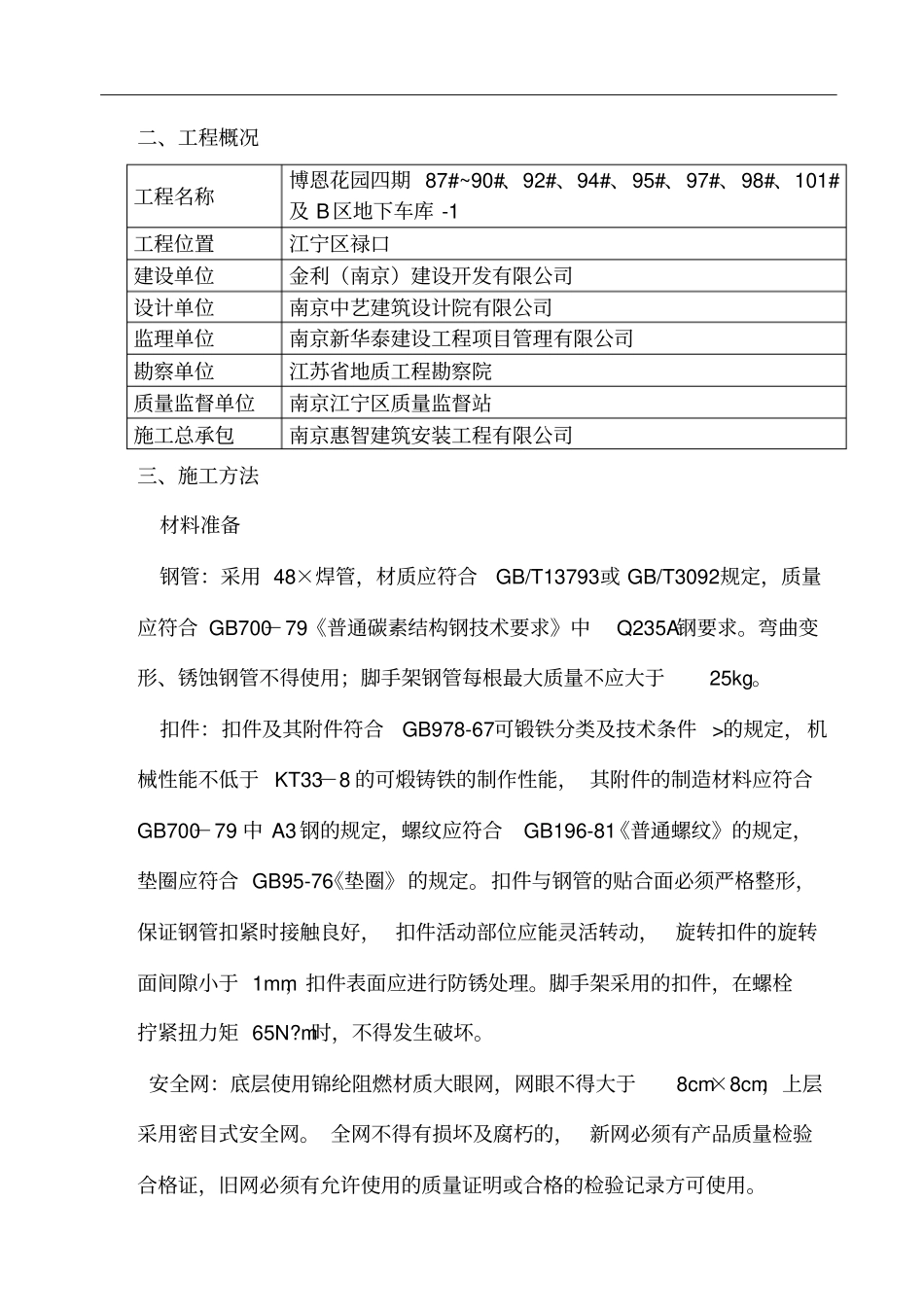

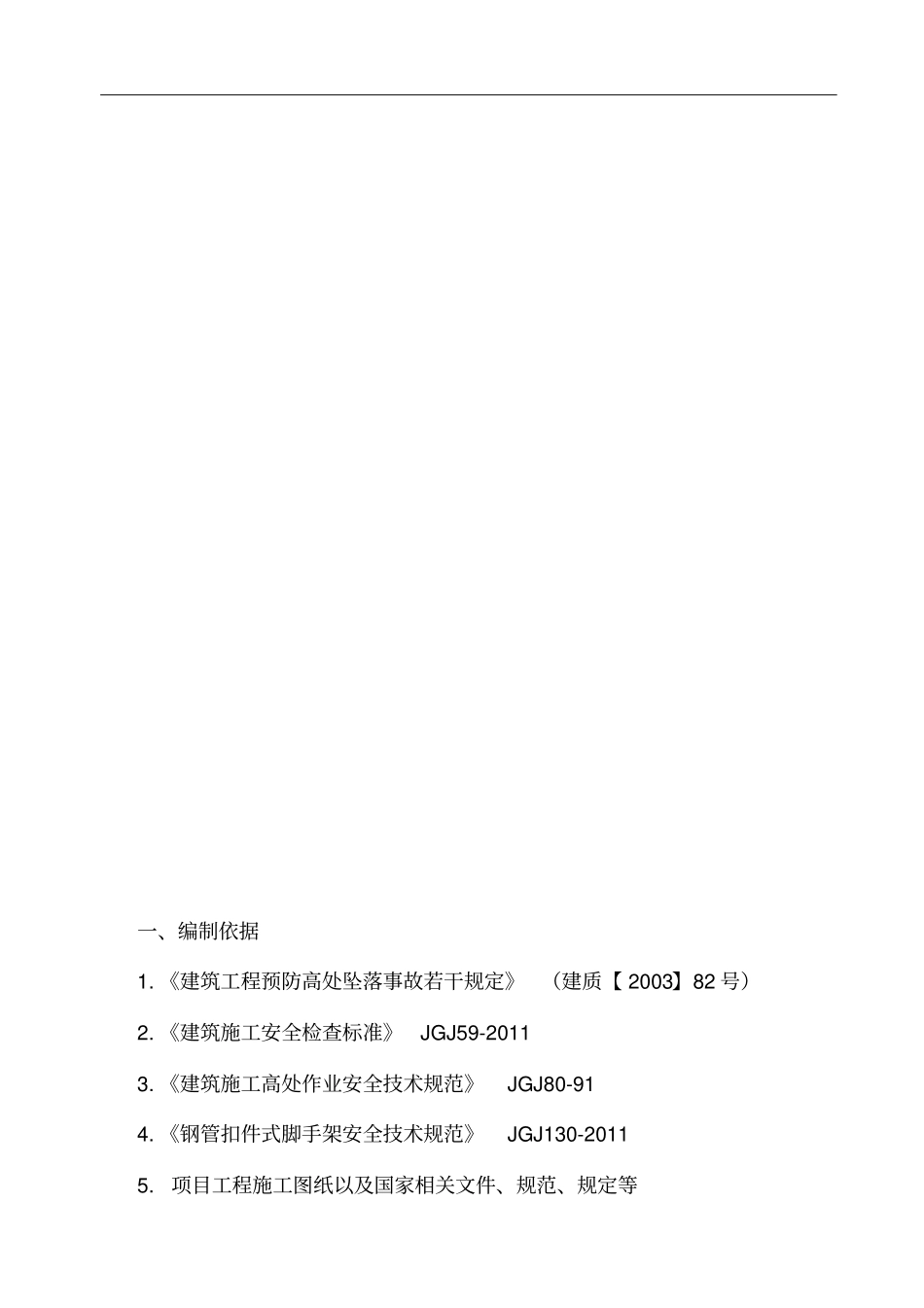

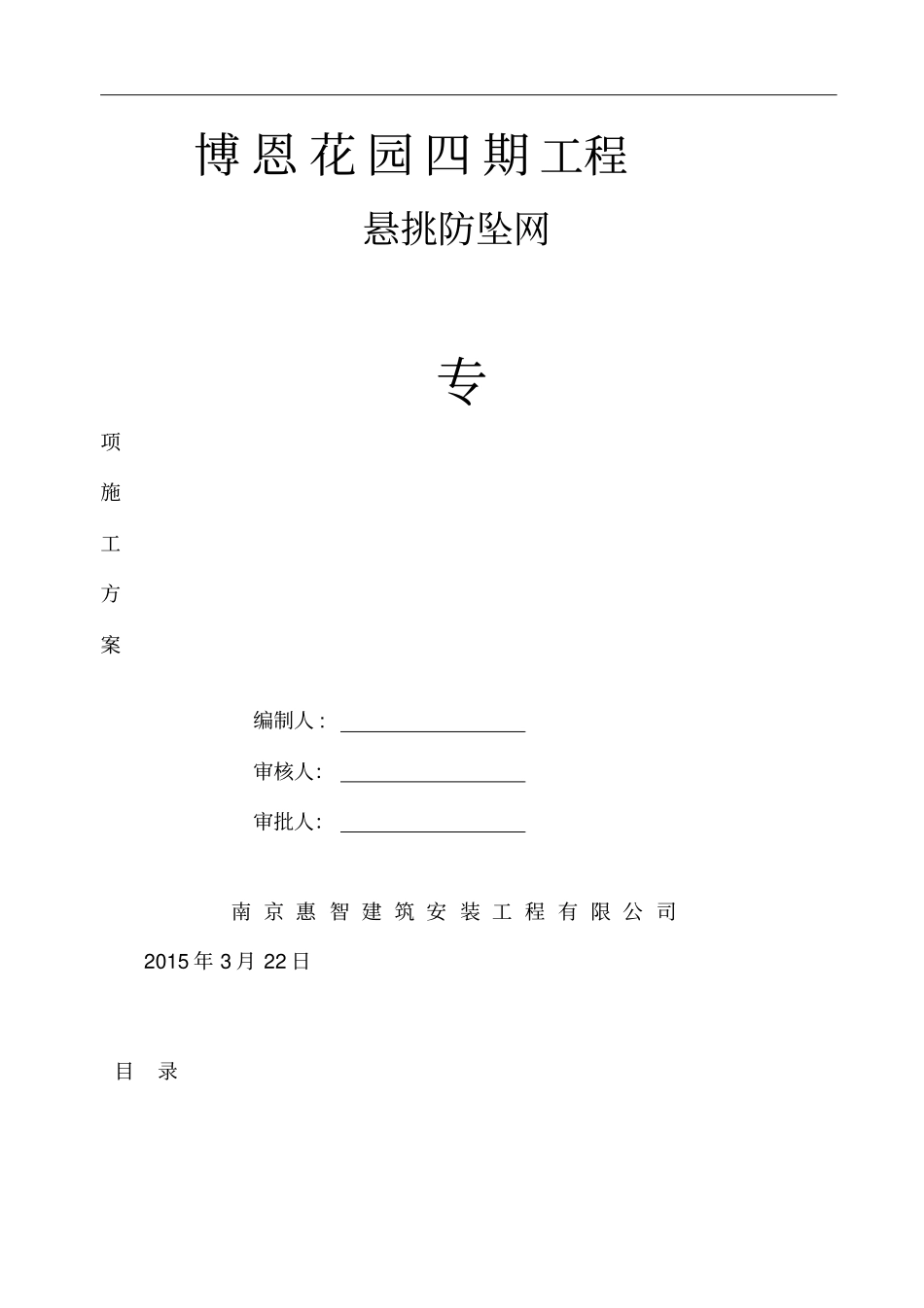

博 恩 花 园 四 期 工程悬挑防坠网专项施工方案编制人 : 审核人：审批人：南 京 惠 智 建 筑 安 装 工 程 有 限 公 司2015 年 3 月 22 日目录一、编制依据1. 《建筑工程预防高处坠落事故若干规定》（建质【 2003】82 号）2. 《建筑施工安全检查标准》JGJ59-20113. 《建筑施工高处作业安全技术规范》JGJ80-914. 《钢管扣件式脚手架安全技术规范》JGJ130-20115. 项目工程施工图纸以及国家相关文件、规范、规定等二、工程概况工程名称博恩花园四期 87#~90#、92#、94#、95#、97#、98#、101#及 B区地下车库 -1工程位置江宁区禄口建设单位金利（南京）建设开发有限公司设计单位南京中艺建筑设计院有限公司监理单位南京新华泰建设工程项目管理有限公司勘察单位江苏省地质工程勘察院质量监督单位南京江宁区质量监督站施工总承包南京惠智建筑安装工程有限公司三、施工方法材料准备钢管：采用 48×焊管，材质应符合GB/T13793或 GB/T3092规定，质量应符合 GB700－79《普通碳素结构钢技术要求》中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg。扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件 >的规定，机械性能不低于 KT33－8 的可煅铸铁的制作性能， 其附件的制造材料应符合GB700－79 中 A3 钢的规定，螺纹应符合GB196-81《普通螺纹》的规定，垫圈应符合 GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好， 扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于 1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩 65N?m时，不得发生破坏。安全网：底层使用锦纶阻燃材质大眼网，网眼不得大于8cm×8cm，上层采用密目式安全网。 全网不得有损坏及腐朽的， 新网必须有产品质量检验合格证，旧网必须有允许使用的质量证明或合格的检验记录方可使用。施工过程搭接方法 : 本项目中，二层搭设 4m宽水平网按图示阳角处搭设阳角水平挑架。挑架外高里低，相差约80cm~100cm。阳台处设阳台水平挑网，水平挑出 4m，外高内低。挑网两端采用Φ 12 钢丝绳穿成一片。结构转角处两片挑架通过钢丝绳斜转角, 保证挑网交圈。 网间接缝处采用 Φ 12 钢丝绳穿成一片。防坠网布置在90#、92#、95#、98#楼二层外立面，悬挑钢管长 4 米，与水平方向夹角约为25 度，上部设置两道安全网，大眼网在下，密目网在上。挑杆及钢丝绳斜...
