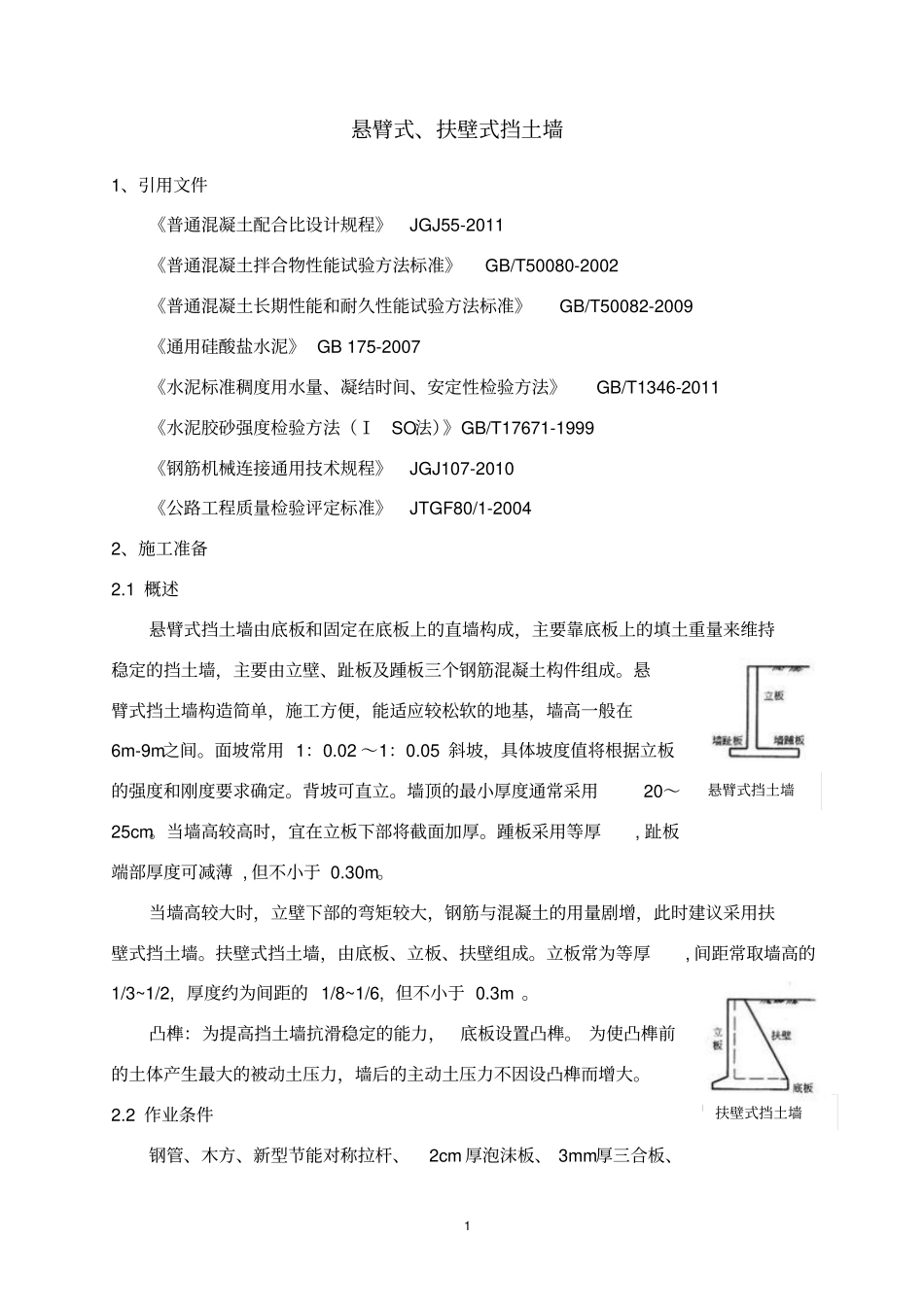

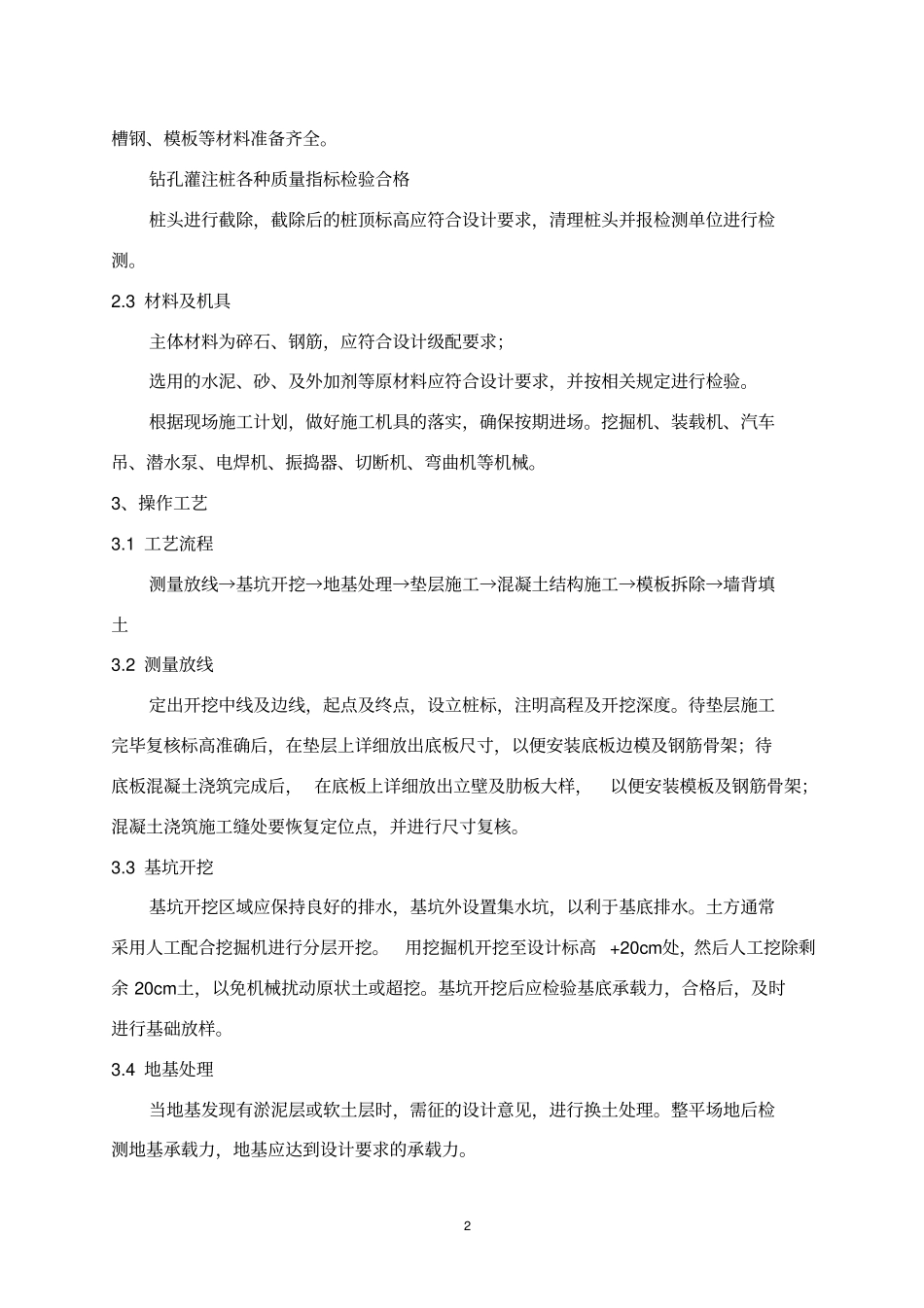

悬臂和扶壁式挡墙讲解_第1页
1/11

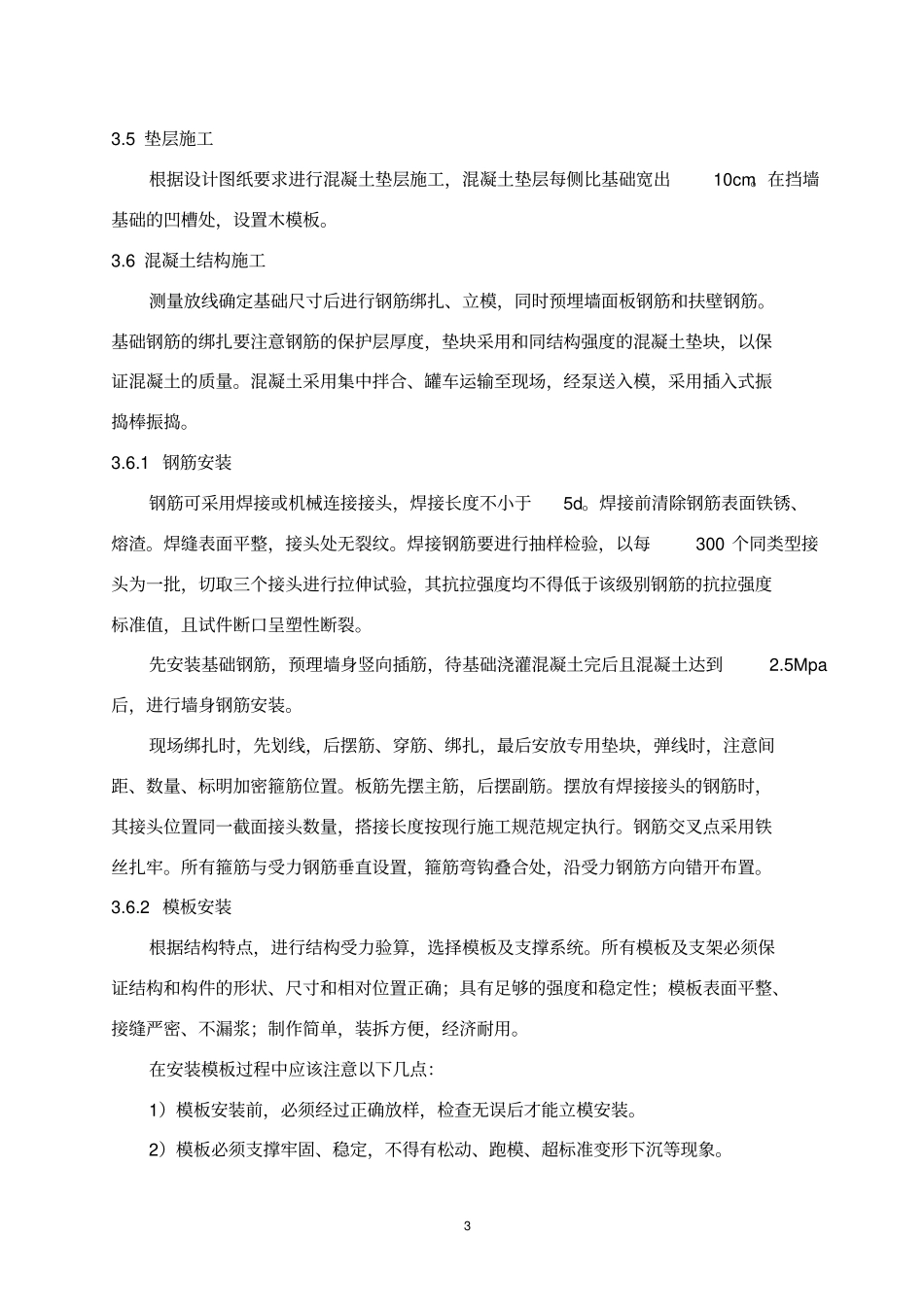

悬臂和扶壁式挡墙讲解_第2页
2/11
悬臂和扶壁式挡墙讲解_第3页
3/11
1 悬臂式、扶壁式挡土墙1、引用文件《普通混凝土配合比设计规程》JGJ55-2011 《普通混凝土拌合物性能试验方法标准》GB/T50080-2002 《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009 《通用硅酸盐水泥》 GB 175-2007 《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011 《水泥胶砂强度检验方法(ⅠSO法)》GB/T17671-1999 《钢筋机械连接通用技术规程》JGJ107-2010 《公路工程质量检验评定标准》JTGF80/1-2004 2、施工准备2.1 概述悬臂式挡土墙由底板和固定在底板上的直墙构成,主要靠底板上的填土重量来维持稳定的挡土墙,主要由立壁、趾板及踵板三个钢筋混凝土构件组成。悬臂式挡土墙构造简单,施工方便,能适应较松软的地基,墙高一般在6m-9m之间。面坡常用 1:0.02 ~1:0.05 斜坡,具体坡度值将根据立板的强度和刚度要求确定。背坡可直立。墙顶的最小厚度通常采用20~25cm。当墙高较高时,宜在立板下部将截面加厚。踵板采用等厚, 趾板端部厚度可减薄 , 但不小于 0.30m。当墙高较大时,立壁下部的弯矩较大,钢筋与混凝土的用量剧增,此时建议采用扶壁式挡土墙。扶壁式挡土墙,由底板、立板、扶壁组成。立板常为等厚, 间距常取墙高的1/3~1/2, 厚度约为间距的 1/8~1/6, 但不小于 0.3m 。凸榫:为提高挡土墙抗滑稳定的能力,底板设置凸榫。 为使凸榫前的土体产生最大的被动土压力,墙后的主动土压力不因设凸榫而增大。2.2 作业条件钢管、木方、新型节能对称拉杆、2cm 厚泡沫板、 3mm厚三合板、悬臂式挡土墙扶壁式挡土墙2 槽钢、模板等材料准备齐全。钻孔灌注桩各种质量指标检验合格桩头进行截除,截除后的桩顶标高应符合设计要求,清理桩头并报检测单位进行检测。2.3 材料及机具主体材料为碎石、钢筋,应符合设计级配要求;选用的水泥、砂、及外加剂等原材料应符合设计要求,并按相关规定进行检验。根据现场施工计划,做好施工机具的落实,确保按期进场。挖掘机、装载机、汽车吊、潜水泵、电焊机、振捣器、切断机、弯曲机等机械。3、操作工艺3.1 工艺流程测量放线→基坑开挖→地基处理→垫层施工→混凝土结构施工→模板拆除→墙背填土3.2 测量放线定出开挖中线及边线,起点及终点,设立桩标,注明高程及开挖深度。待垫层施工完毕复核标高准确后,在垫层上详细放出底板尺寸,以便安装底板边模及钢筋骨架;待底板混凝土浇筑完成后, 在底板上详细放出立壁及肋板大样,以便安装模板及钢...
