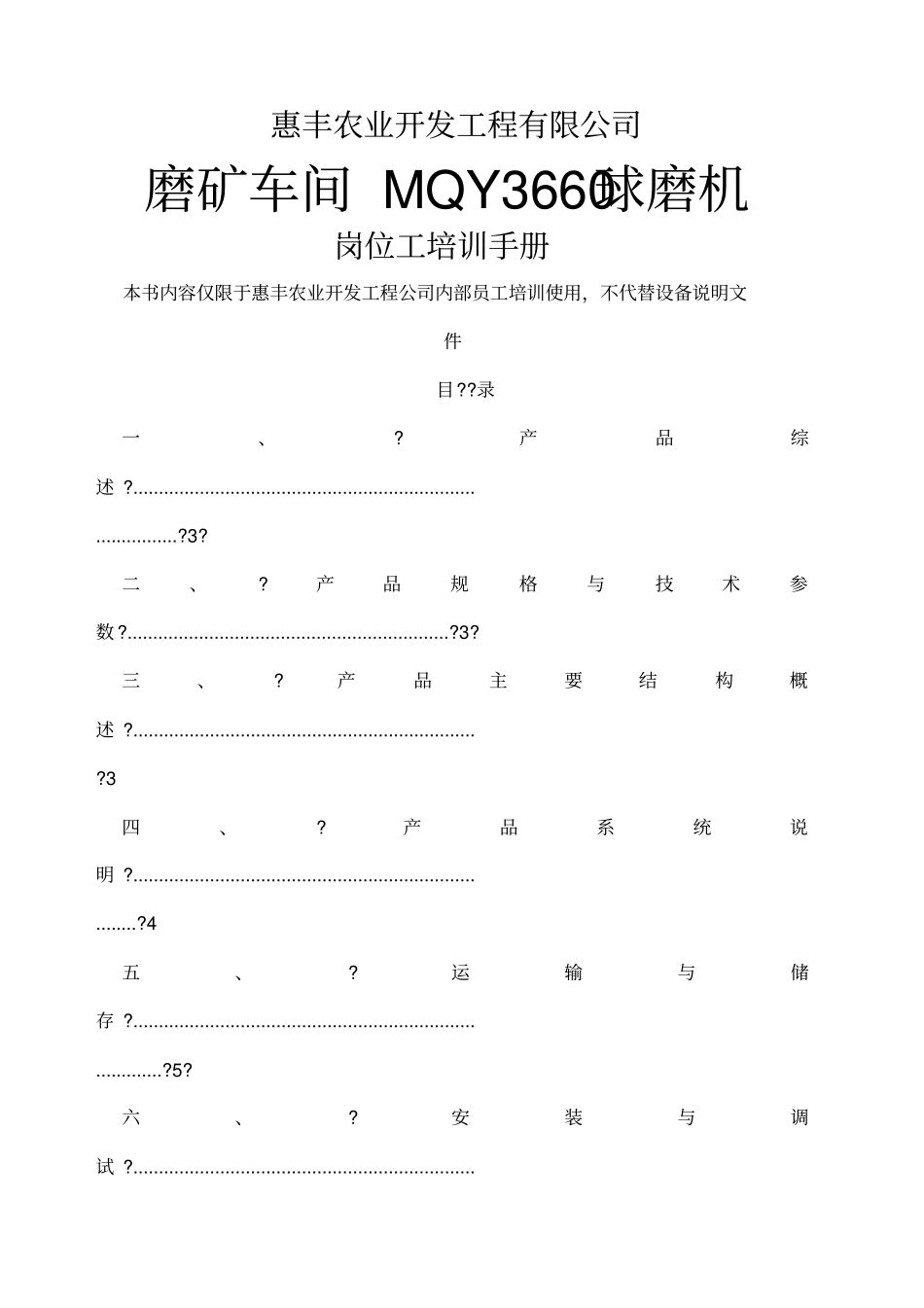

惠丰农业开发工程有限公司磨矿车间 MQY3660球磨机岗位工培训手册本书内容仅限于惠丰农业开发工程公司内部员工培训使用,不代替设备说明文件目??录一、?产品综述 ?...................................................................................?3? 二、?产品规格与技术参数 ?...............................................................?3? 三、?产品主要结构概述 ?...................................................................?3 四、?产品系统说明 ?...........................................................................?4 五、?运输与储存 ?................................................................................?5? 六、?安装与调试 ?................................................................................?6 七、?安装与调试 ? ..............................................................................?8 八、?维修与保养 ?..............................................................................?10 九、球磨机安全操作规程 ...............................................................?14 十、球磨岗位工应知应会 . .... . ........ ... ..... ... ....... ........................?14 第一节 ?MQY-3660磨机综述本厂使用的主磨机为MQY-3660型磨机, M代表磨机、 Q代表钢球、 Y 代表溢流, 36代表磨机筒体直径为3600mm,60 代表磨机筒体长度为6000mm。1. 产品的性能及用途 ?:本磨机主要用于湿法研磨矿石。? 2. 所依据产品的标准 ? 本磨机各项性能指标符合JB/T1406— 2002《球磨机和棒磨机》。? 3. 产品适用的工作条件和工作环境? 3.1 安装环境:室内 ? 3.2 环境温度: -25 ~+40℃?3.3 海拔高度:小于 1000m? 3.4 工作制度:连续 ? 二、 ?产品规格与技术参数 ? 设备规格Φ 3600×6000mm?磨机工作转速17.3r/min?筒体内径3600mm?主电机型号TM1250-40?筒体有效长度6000mm主电机功率1250kW填充率40%?主电机电压10000V?筒体有效容积55m3?主电机转速150r/min?钢球最大装载量102t?设备旋向左 / 右注: ?设备旋向: ? 右旋:由出料端向进料端看,筒体为顺时针旋转。?左旋:由出料端向进料端看,筒体为逆时针旋转。? 三、 ?产品主要结构概述?1.?结构组成 ? 本机主要由进料部、轴承...
