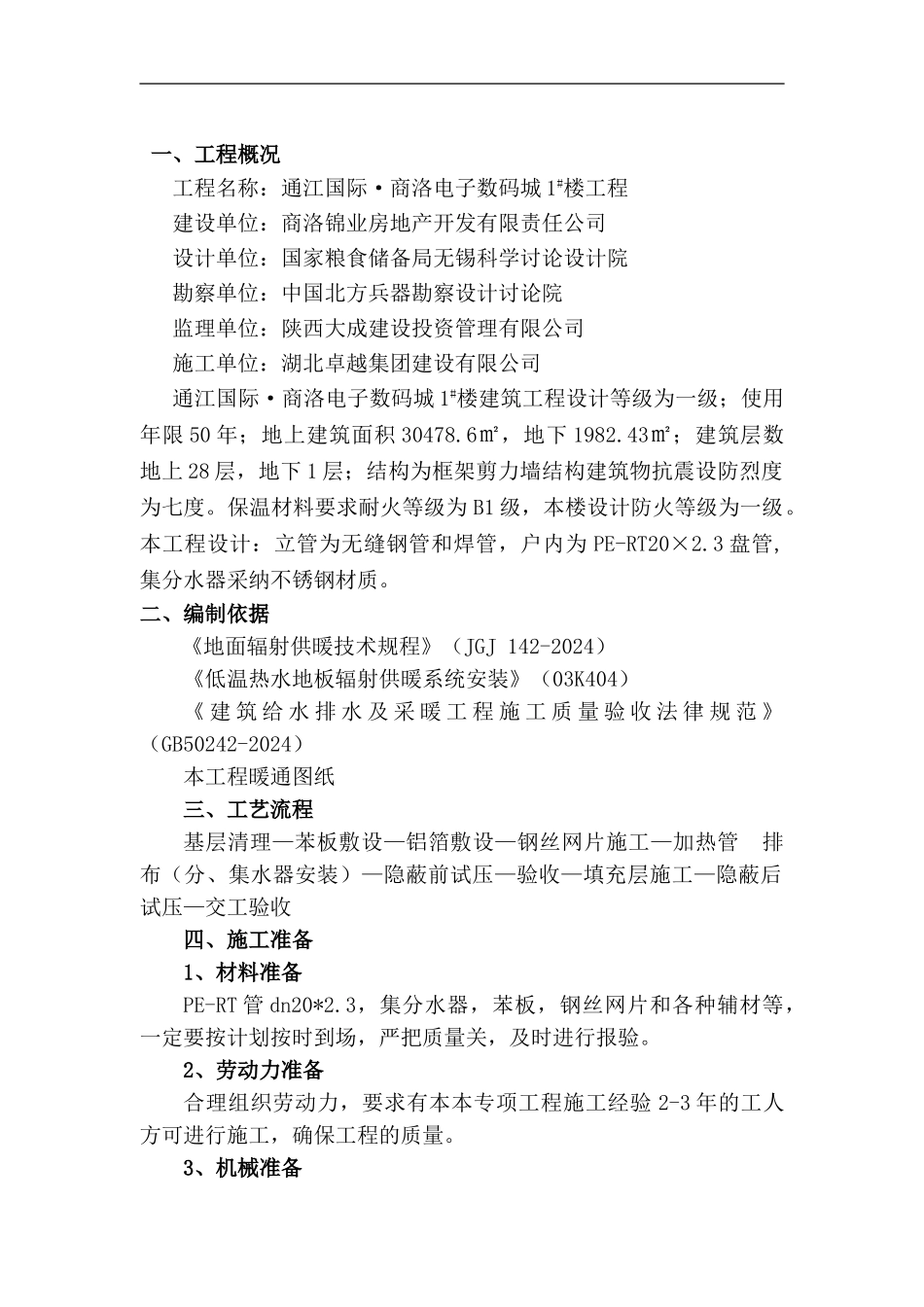

一、工程概况工程名称：通江国际·商洛电子数码城 1#楼工程建设单位：商洛锦业房地产开发有限责任公司设计单位：国家粮食储备局无锡科学讨论设计院勘察单位：中国北方兵器勘察设计讨论院监理单位：陕西大成建设投资管理有限公司施工单位：湖北卓越集团建设有限公司通江国际·商洛电子数码城 1#楼建筑工程设计等级为一级；使用年限 50 年；地上建筑面积 30478
6㎡，地下 1982
43㎡；建筑层数地上 28 层，地下 1 层；结构为框架剪力墙结构建筑物抗震设防烈度为七度
保温材料要求耐火等级为 B1 级，本楼设计防火等级为一级
本工程设计：立管为无缝钢管和焊管，户内为 PE-RT20×2
3 盘管,集分水器采纳不锈钢材质
二、编制依据《地面辐射供暖技术规程》（JGJ 142-2024）《低温热水地板辐射供暖系统安装》（03K404）《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 法 律 规 范 》（GB50242-2024）本工程暖通图纸 三、工艺流程基层清理—苯板敷设—铝箔敷设—钢丝网片施工—加热管 排布（分、集水器安装）—隐蔽前试压—验收—填充层施工—隐蔽后试压—交工验收四、施工准备1、材料准备PE-RT 管 dn20*2
3，集分水器，苯板，钢丝网片和各种辅材等，一定要按计划按时到场，严把质量关，及时进行报验
2、劳动力准备合理组织劳动力，要求有本本专项工程施工经验 2-3 年的工人方可进行施工，确保工程的质量

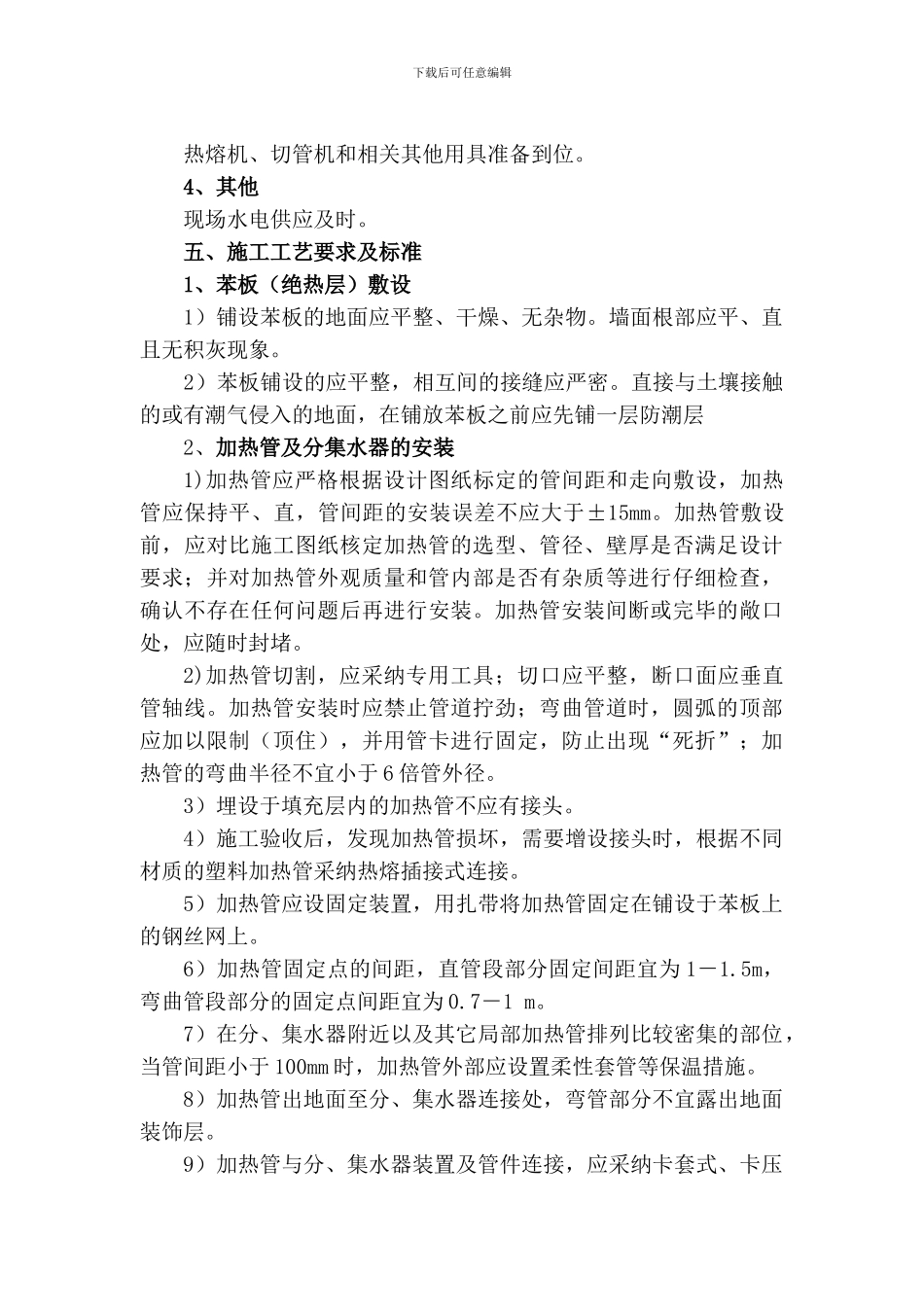

3、机械准备下载后可任意编辑热熔机、切管机和相关其他用具准备到位
4、其他现场水电供应及时
五、施工工艺要求及标准1、苯板（绝热层）敷设1）铺设苯板的地面应平整、干燥、无杂物
墙面根部应平、直且无积灰现象
2）苯板铺设的应平整，相互间的接缝应严密
直接与土壤接触的或有潮气侵入的地面，在铺放苯板之前应先铺一层防潮层2、加热管及分集水器的安装1)加热
