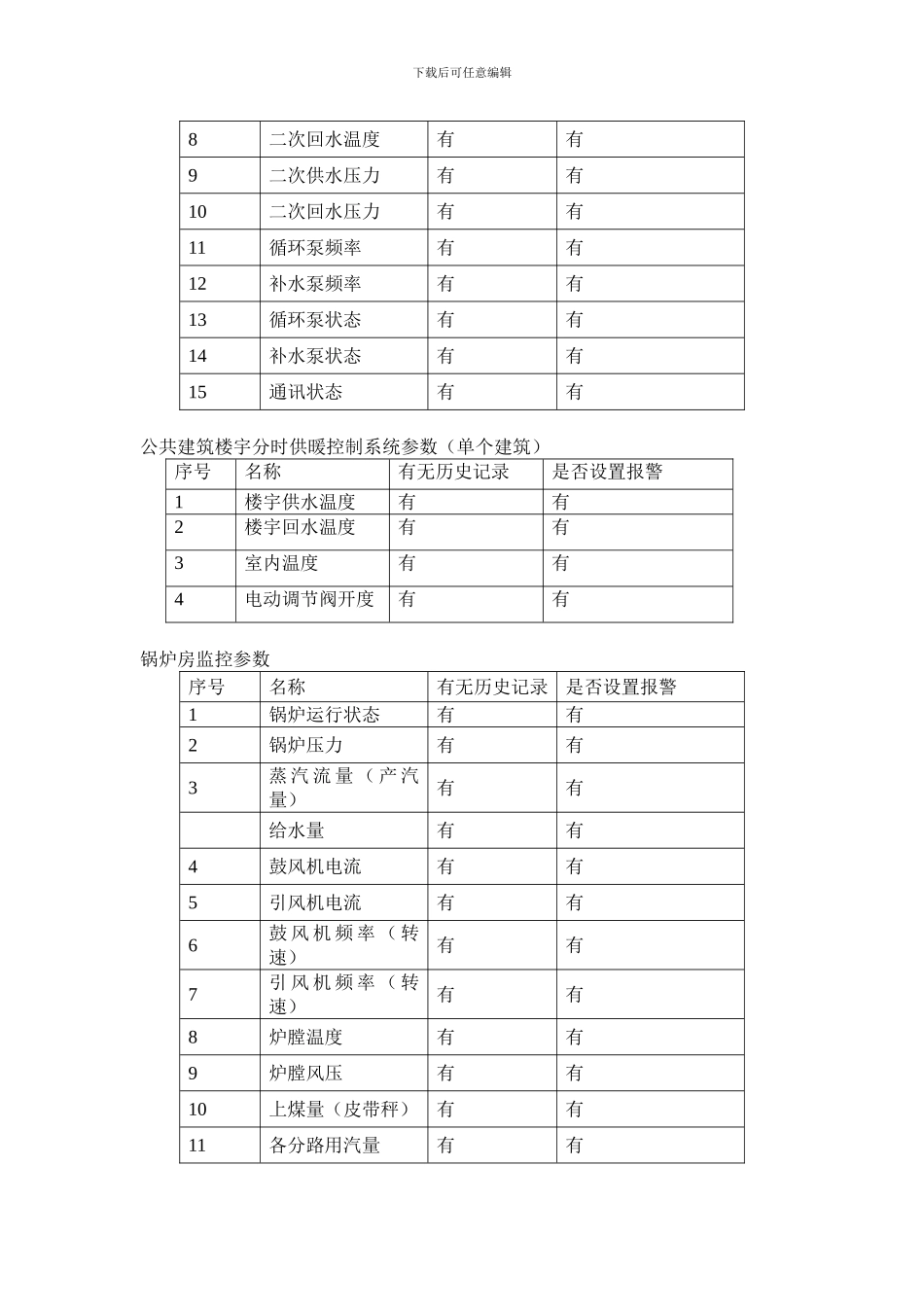

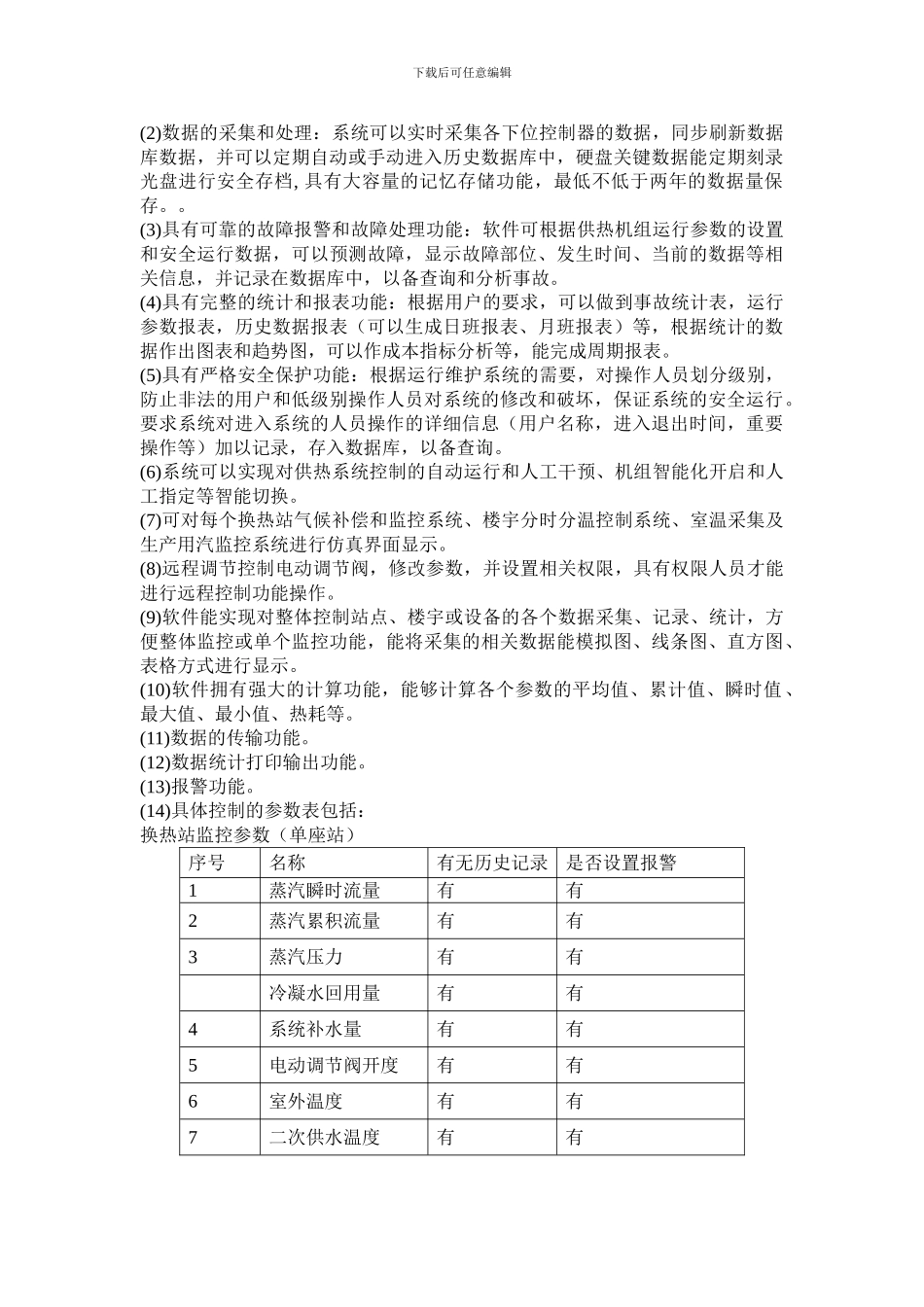

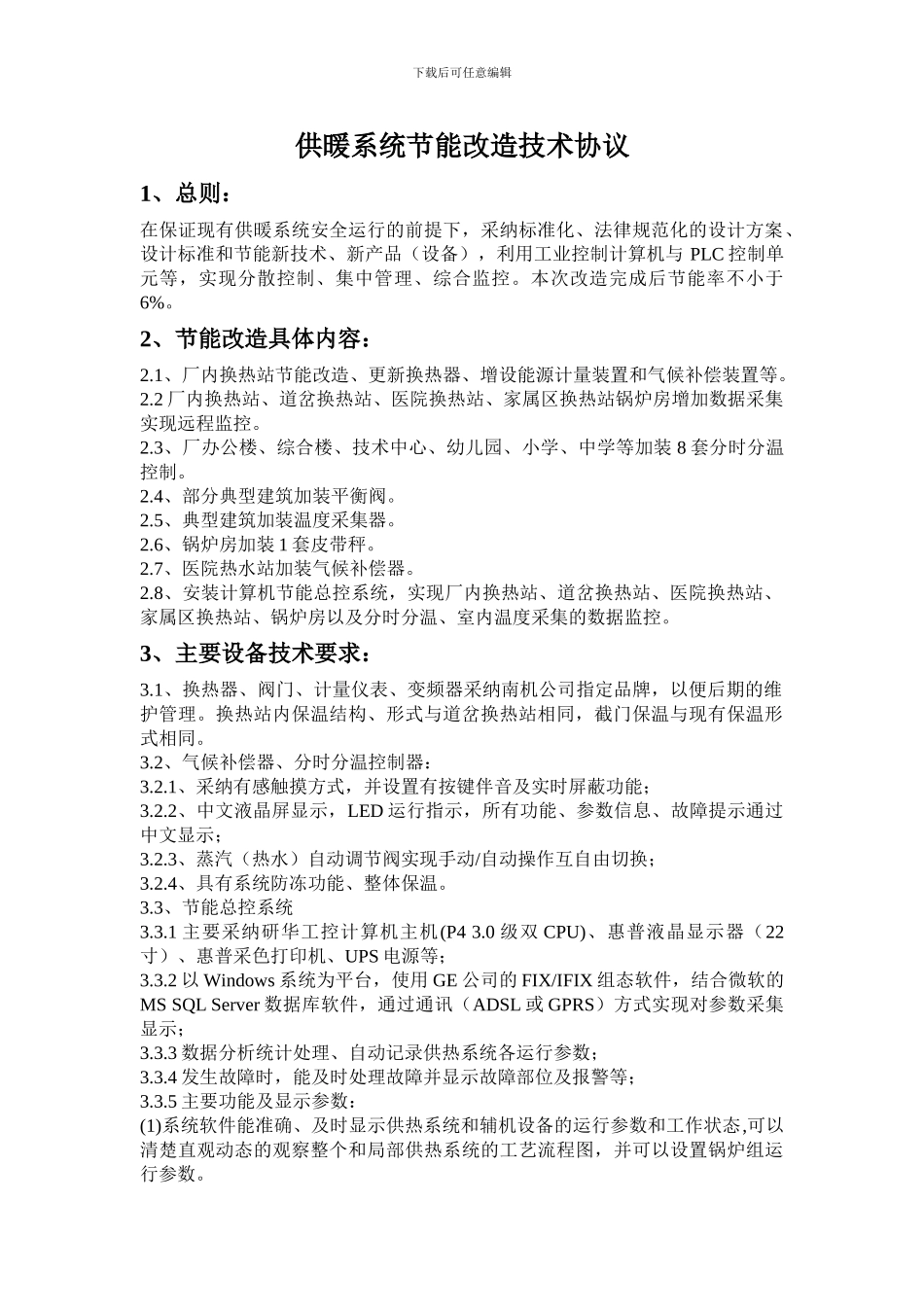

下载后可任意编辑供暖系统节能改造技术协议1、总则：在保证现有供暖系统安全运行的前提下，采纳标准化、法律规范化的设计方案、设计标准和节能新技术、新产品（设备），利用工业控制计算机与 PLC 控制单元等，实现分散控制、集中管理、综合监控。本次改造完成后节能率不小于6%。2、节能改造具体内容：2.1、厂内换热站节能改造、更新换热器、增设能源计量装置和气候补偿装置等。2.2 厂内换热站、道岔换热站、医院换热站、家属区换热站锅炉房增加数据采集实现远程监控。2.3、厂办公楼、综合楼、技术中心、幼儿园、小学、中学等加装 8 套分时分温控制。2.4、部分典型建筑加装平衡阀。2.5、典型建筑加装温度采集器。2.6、锅炉房加装 1 套皮带秤。2.7、医院热水站加装气候补偿器。2.8、安装计算机节能总控系统，实现厂内换热站、道岔换热站、医院换热站、家属区换热站、锅炉房以及分时分温、室内温度采集的数据监控。3、主要设备技术要求：3.1、换热器、阀门、计量仪表、变频器采纳南机公司指定品牌，以便后期的维护管理。换热站内保温结构、形式与道岔换热站相同，截门保温与现有保温形式相同。3.2、气候补偿器、分时分温控制器：3.2.1、采纳有感触摸方式，并设置有按键伴音及实时屏蔽功能；3.2.2、中文液晶屏显示，LED 运行指示，所有功能、参数信息、故障提示通过中文显示；3.2.3、蒸汽（热水）自动调节阀实现手动/自动操作互自由切换；3.2.4、具有系统防冻功能、整体保温。3.3、节能总控系统3.3.1 主要采纳研华工控计算机主机(P4 3.0 级双 CPU)、惠普液晶显示器（22寸）、惠普采色打印机、UPS 电源等；3.3.2 以 Windows 系统为平台，使用 GE 公司的 FIX/IFIX 组态软件，结合微软的MS SQL Server 数据库软件，通过通讯（ADSL 或 GPRS）方式实现对参数采集显示；3.3.3 数据分析统计处理、自动记录供热系统各运行参数；3.3.4 发生故障时，能及时处理故障并显示故障部位及报警等；3.3.5 主要功能及显示参数：(1)系统软件能准确、及时显示供热系统和辅机设备的运行参数和工作状态,可以清楚直观动态的观察整个和局部供热系统的工艺流程图，并可以设置锅炉组运行参数。下载后可任意编辑(2)数据的采集和处理：系统可以实时采集各下位控制器的数据，同步刷新数据库数据，并可以定期自动或手动进入历史数据库中，硬盘关键数据能定期刻录光盘进行安全存档, 具有大容量的记忆存储功能，最低不低于两年的数据量保存。。(3)具有可靠...
