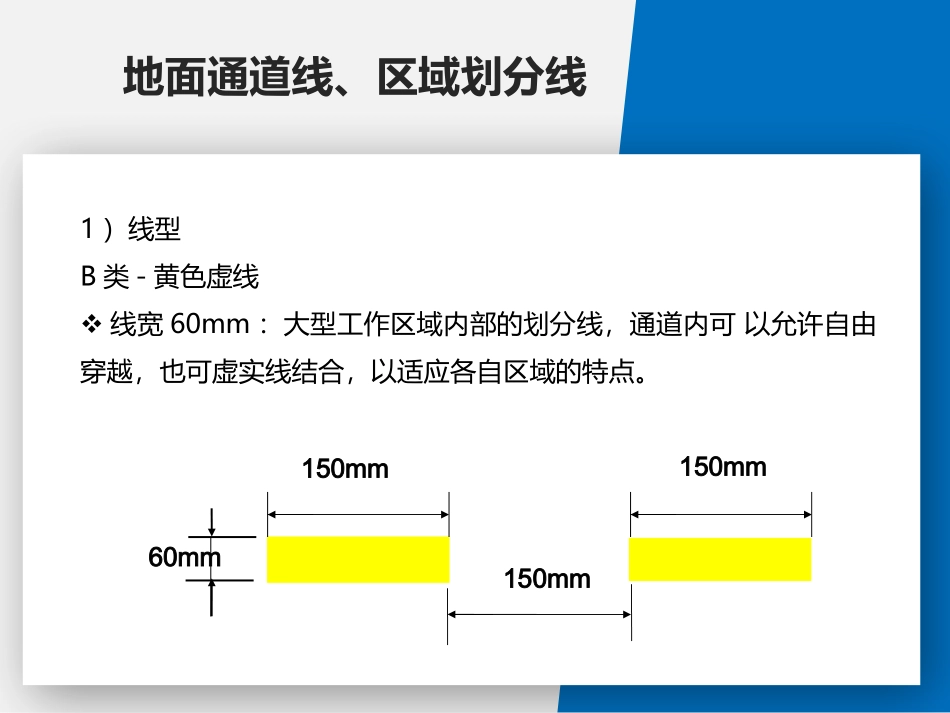

车间的安全标识与距离地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。60mm80mm120mm1)线型B类-黄色虚线线宽60mm:大型工作区域内部的划分线,通道内可以允许自由穿越,也可虚实线结合,以适应各自区域的特点。150mm150mm150mm60mm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。1)线型C类-红色虚线线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线)。60mm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。1)线型D类-黄黑斑马斜线(斜度45°)线宽50mm:危险品区域线、警示区域线,消防通道线50mm50mm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线A类-设备的定位所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。2cm5cm20cm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线B类-不良品区(废弃物的回收桶、箱、不良品放置架)定位用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位5cm不良品区20cm5cm20cm2cm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线C类-消防器材、油类、化学品等危险物品的的定位使用红白警示定位线。2cm5cm5cm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线D类-物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位。使用黄色四角定位线。2cm5cm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线E类-货架的定位非通道通道5cm5cm5cm5cm20cm5cm5cm5cm5cm地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线F类-开闭门线5cm5cm单开门双开门地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线G类-警示范围线设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;5cm由区域大小确定由区域大小确定图A由设备宽度确定柜门轨迹线消防栓、配电柜等图B地面通道线、区域划分线1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。2)定位线H类-物品定位线(台面)待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒3cm1cm1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。1、管道色环三要素:(1)识别色,(2)介质名称,(3)流向2、所有管道标识都必须注明识别色、介质名称和流向。在有些特别的管道管道还须注明压力、流速等,如消防管道还要注明消防专用等。管道标识1)线型A类-黄色实线线宽60mm:原则上用于物品的定位线;线宽80mm:原则上用于设备的区域线;线宽120mm:原则上用于主通道线。管道标识1)线型A类-黄色实线线宽60mm:原则上...
