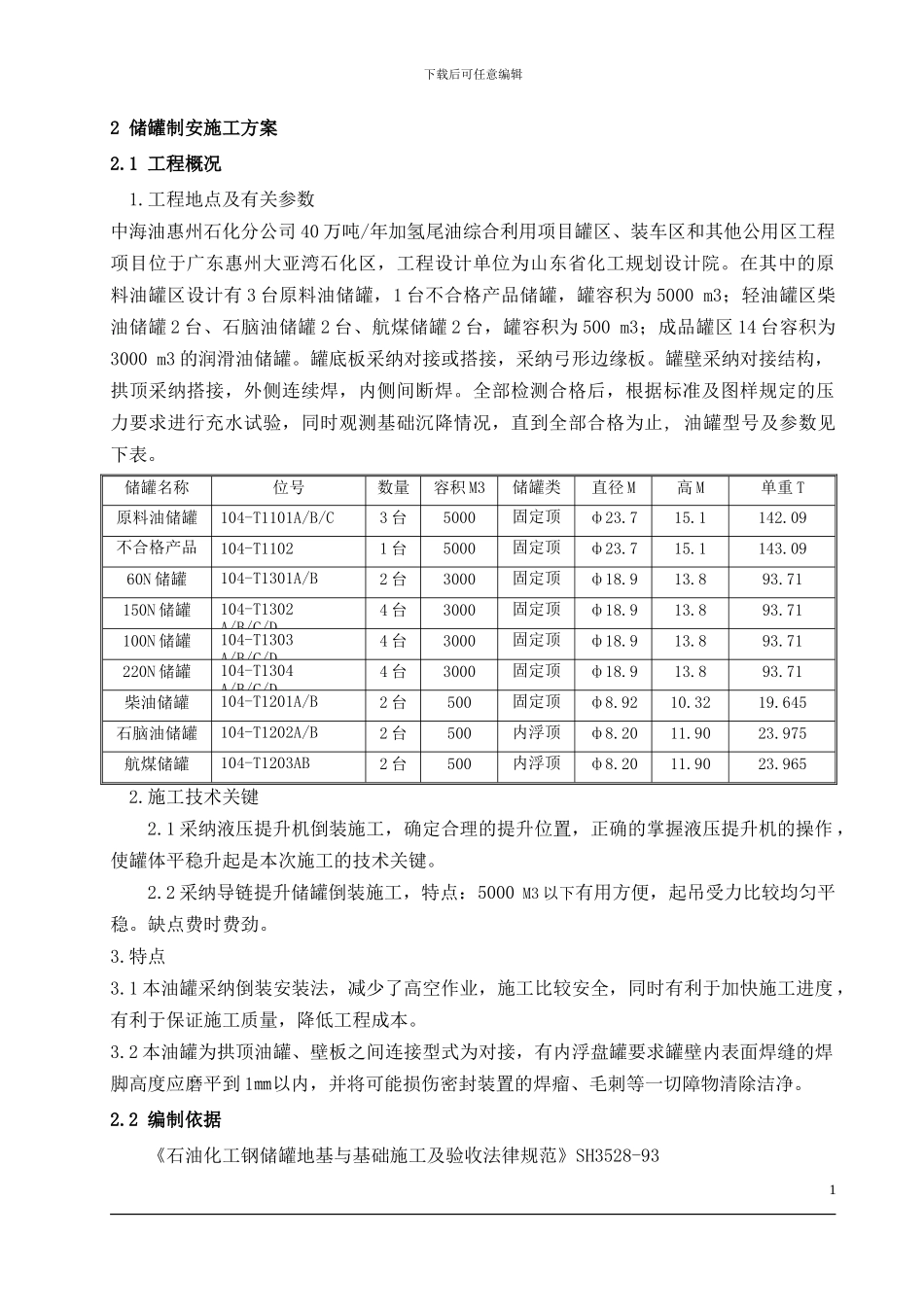

下载后可任意编辑2 储罐制安施工方案2.1 工程概况1.工程地点及有关参数 中海油惠州石化分公司 40 万吨/年加氢尾油综合利用项目罐区、装车区和其他公用区工程项目位于广东惠州大亚湾石化区，工程设计单位为山东省化工规划设计院。在其中的原料油罐区设计有 3 台原料油储罐，1 台不合格产品储罐，罐容积为 5000 m3；轻油罐区柴油储罐 2 台、石脑油储罐 2 台、航煤储罐 2 台，罐容积为 500 m3；成品罐区 14 台容积为3000 m3 的润滑油储罐。罐底板采纳对接或搭接，采纳弓形边缘板。罐壁采纳对接结构，拱顶采纳搭接，外侧连续焊，内侧间断焊。全部检测合格后，根据标准及图样规定的压力要求进行充水试验，同时观测基础沉降情况，直到全部合格为止, 油罐型号及参数见下表。储罐名称位号数量容积 M3储罐类型直径 M高 M单重 T原料油储罐104-T1101A/B/C3 台5000固定顶ф23.715.1142.09不合格产品储罐罐104-T11021 台5000固定顶ф23.715.1143.0960N 储罐104-T1301A/B2 台3000固定顶ф18.913.893.71150N 储罐104-T1302 A/B/C/D4 台3000固定顶ф18.913.893.71100N 储罐104-T1303 A/B/C/D 4 台3000固定顶ф18.913.893.71220N 储罐104-T1304 A/B/C/D4 台3000固定顶ф18.913.893.71柴油储罐104-T1201A/B2 台500固定顶ф8.9210.3219.645石脑油储罐104-T1202A/B2 台500内浮顶ф8.2011.9023.975航煤储罐 104-T1203AB2 台500内浮顶ф8.2011.9023.9652.施工技术关键2.1 采纳液压提升机倒装施工，确定合理的提升位置，正确的掌握液压提升机的操作 ，使罐体平稳升起是本次施工的技术关键。2.2 采纳导链提升储罐倒装施工，特点：5000 M3 以下有用方便，起吊受力比较均匀平稳。缺点费时费劲。3.特点3.1 本油罐采纳倒装安装法，减少了高空作业，施工比较安全，同时有利于加快施工进度 ，有利于保证施工质量，降低工程成本。3.2 本油罐为拱顶油罐、壁板之间连接型式为对接，有内浮盘罐要求罐壁内表面焊缝的焊脚高度应磨平到 1㎜以内，并将可能损伤密封装置的焊瘤、毛刺等一切障物清除洁净。2.2 编制依据《石油化工钢储罐地基与基础施工及验收法律规范》SH3528-931下载后可任意编辑《立式圆筒形钢制焊接油罐施工及验收法律规范》GB50128-2024《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《钢结构工程施工质量验收法律规范》GB50205-2001《压力容器无损检测》JB4730-94《立式圆筒形钢制焊接储罐设计法...
