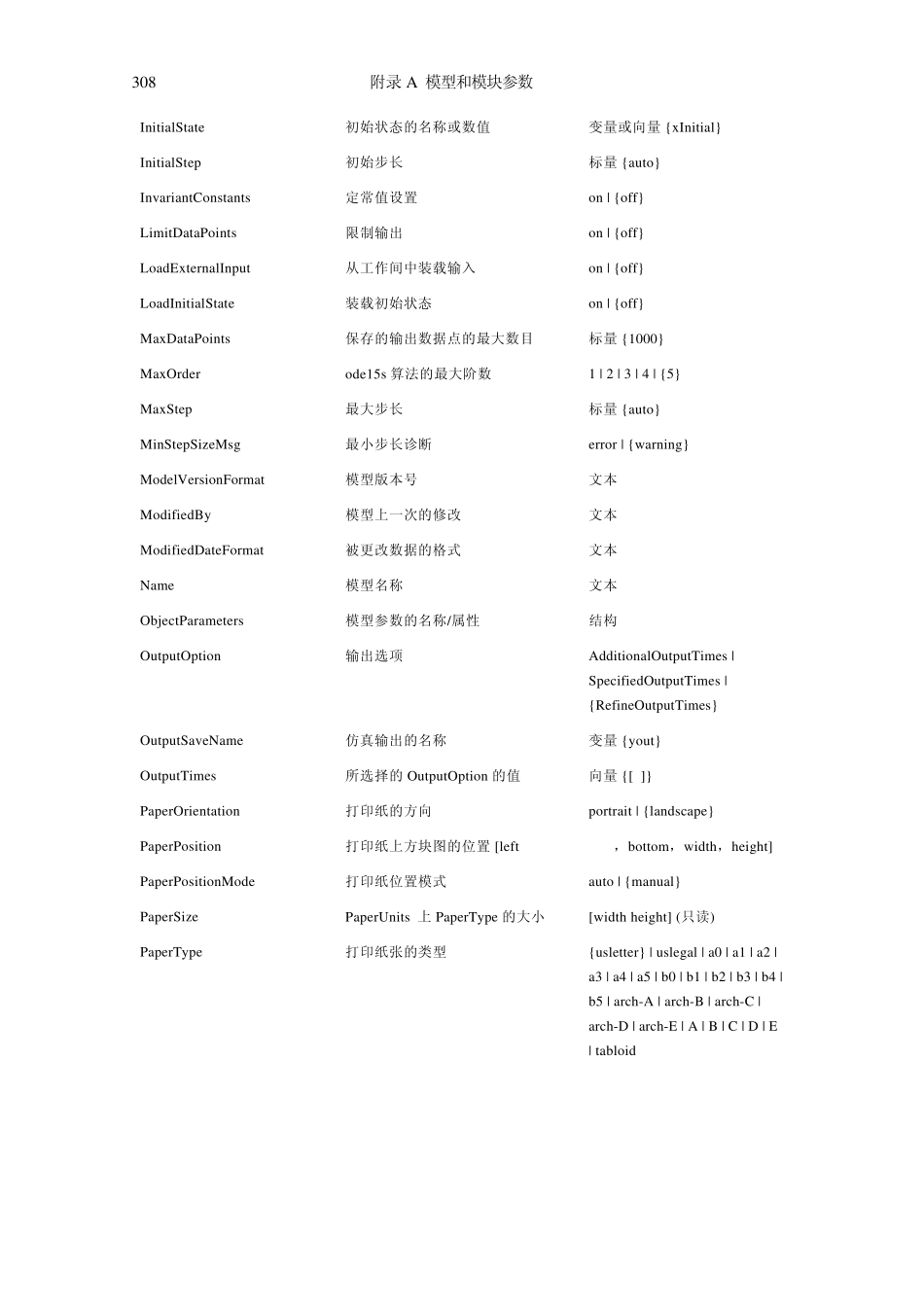

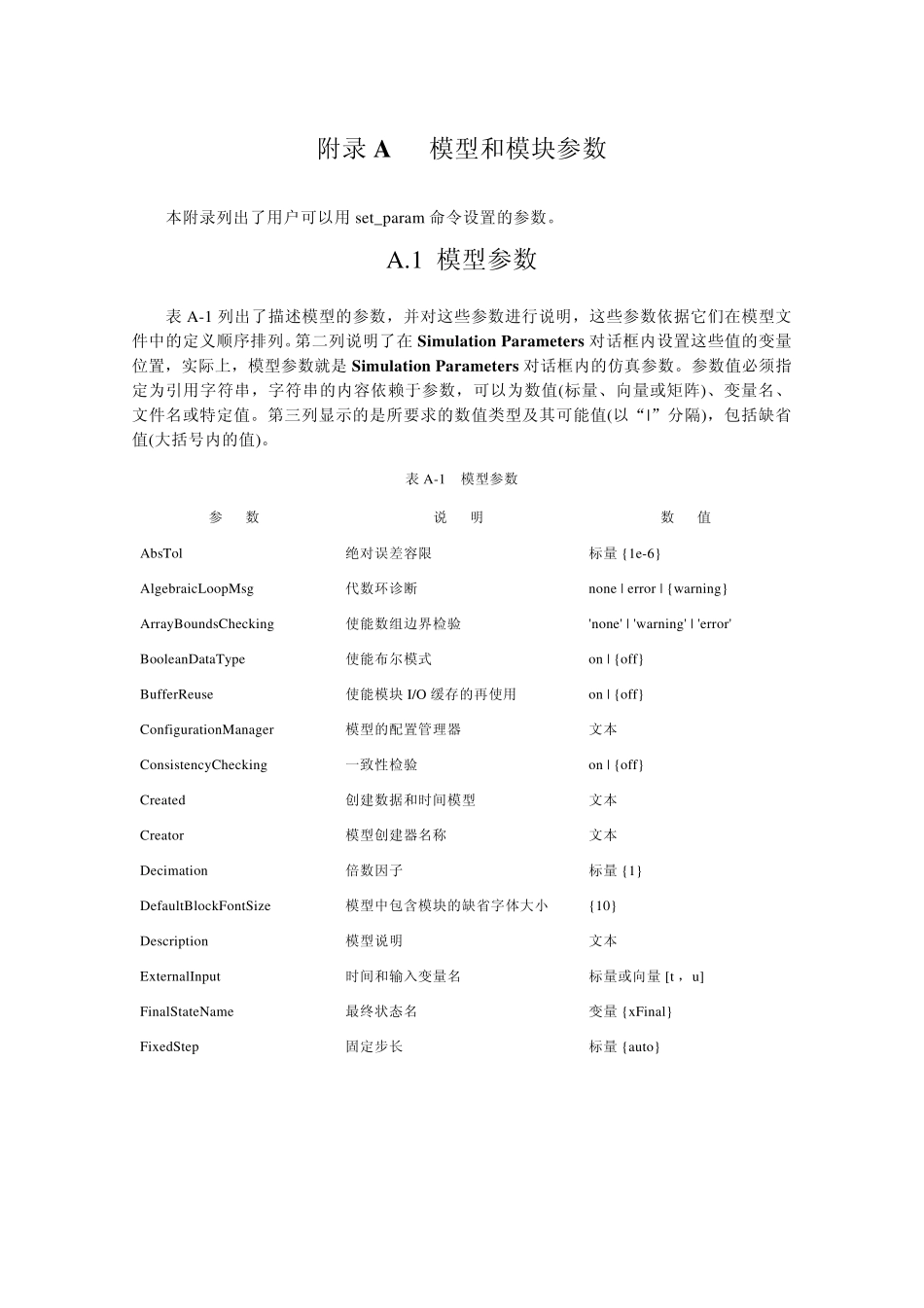

附录A 模型和模块参数 本附录列出了用户可以用set_param 命令设置的参数。 A.1 模型参数 表A-1 列出了描述模型的参数，并对这些参数进行说明，这些参数依据它们在模型文件中的定义顺序排列。第二列说明了在Simu lation Parameters 对话框内设置这些值的变量位置，实际上，模型参数就是Simu lation Parameters 对话框内的仿真参数。参数值必须指定为引用字符串，字符串的内容依赖于参数，可以为数值(标量、向量或矩阵)、变量名、文件名或特定值。第三列显示的是所要求的数值类型及其可能值(以“|”分隔)，包括缺省值(大括号内的值)。 表A-1 模型参数 参 数 说 明 数 值 AbsTol 绝对误差容限 标量 {1e-6} AlgebraicLoopMsg 代数环诊断 none | error | {warning} ArrayBoundsChecking 使能数组边界检验 'none' | 'warning' | 'error' BooleanDataType 使能布尔模式 on | {off} BufferReuse 使能模块I/O 缓存的再使用 on | {off} ConfigurationManager 模型的配置管理器 文本 ConsistencyChecking 一致性检验 on | {off} Created 创建数据和时间模型 文本 Creator 模型创建器名称 文本 Decimation 倍数因子 标量 {1} DefaultBlockFontSize 模型中包含模块的缺省字体大小 {10} Description 模型说明 文本 ExternalInput 时间和输入变量名 标量或向量 [t ，u] FinalStateName 最终状态名 变量 {xFinal} FixedStep 固定步长 标量 {auto} 308 附录A 模型和模块参数 InitialState 初始状态的名称或数值 变量或向量 {xInitial} InitialStep 初始步长 标量 {auto} InvariantConstants 定常值设置 on | {off} LimitDataPoints 限制输出 on | {off} LoadExternalInput 从工作间中装载输入 on | {off} LoadInitialState 装载初始状态 on | {off} MaxDataPoints 保存的输出数据点的最大数目 标量 {1000} MaxOrder ode15s 算法的最大阶数 1 | 2 | 3 | 4 | {5} MaxStep 最大步长 标量 {auto} MinStepSizeMsg 最小步长诊断 error | {warning} ModelVersionFormat 模型版本号 文本 ModifiedBy 模型上一次的修改 文本 ModifiedDateFormat 被更改数据的格式 文本 Name 模型名称 文本 ObjectParameters 模型参数的名称/属性 结构 OutputOption 输出选项 AdditionalOutputTimes | SpecifiedOutputT...
