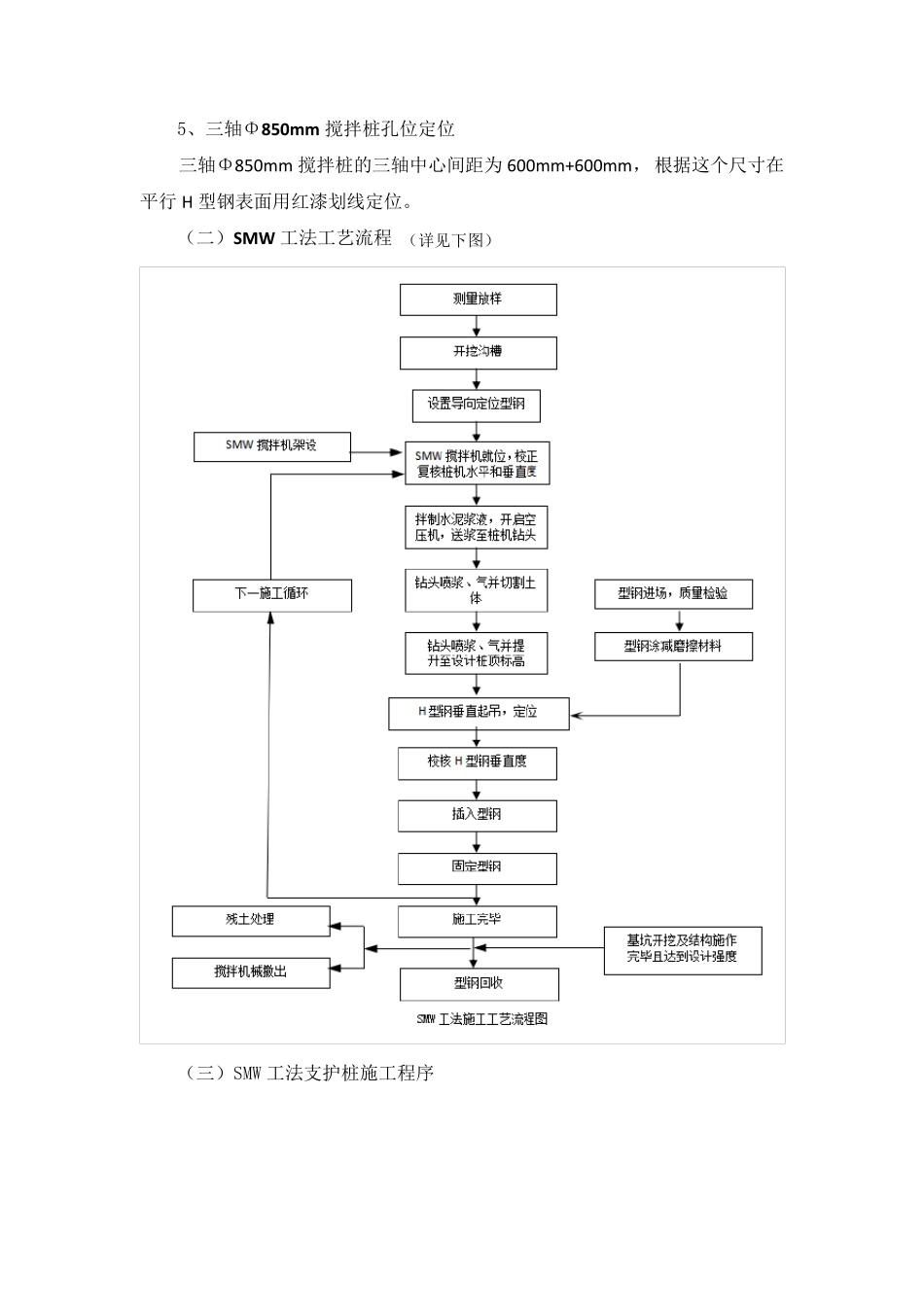

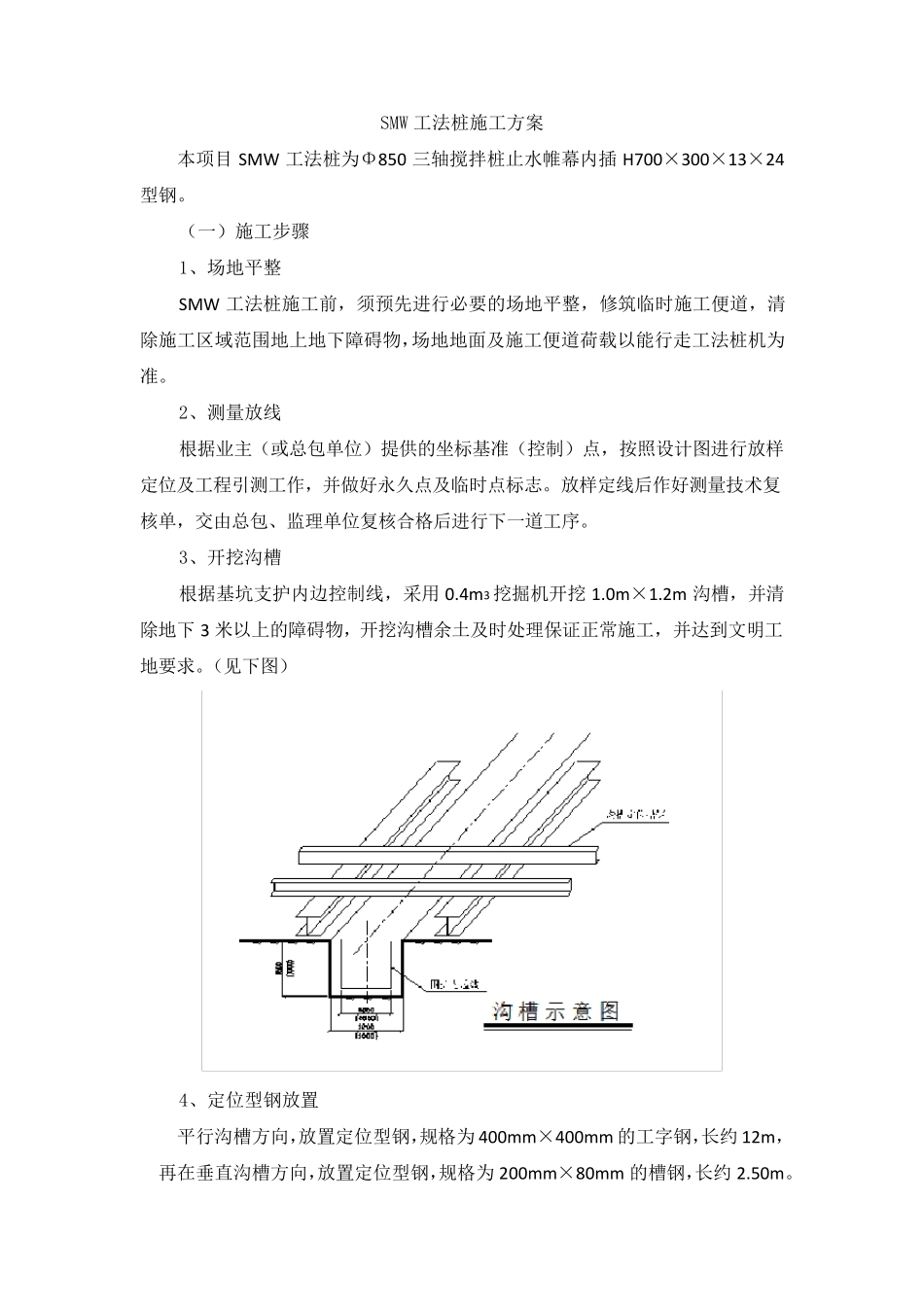

SMW 工法桩施工方案 本项目SMW 工法桩为Φ850 三轴搅拌桩止水帷幕内插H700×300×13×24型钢。 （一）施工步骤 1、场地平整 SMW 工法桩施工前，须预先进行必要的场地平整，修筑临时施工便道，清除施工区域范围地上地下障碍物，场地地面及施工便道荷载以能行走工法桩机为准。 2、测量放线 根据业主（或总包单位）提供的坐标基准（控制）点，按照设计图进行放样定位及工程引测工作，并做好永久点及临时点标志。放样定线后作好测量技术复核单，交由总包、监理单位复核合格后进行下一道工序。 3、开挖沟槽 根据基坑支护内边控制线，采用 0.4m3 挖掘机开挖 1.0m×1.2m 沟槽，并清除地下 3 米以上的障碍物，开挖沟槽余土及时处理保证正常施工，并达到文明工地要求。（见下图） 4、定位型钢放置 平行沟槽方向，放置定位型钢，规格为400mm×400mm的工字钢，长约 12m，再在垂直沟槽方向，放置定位型钢，规格为200mm×80mm 的槽钢，长约 2.50m。 5、三轴Φ850mm 搅拌桩孔位定位 三轴Φ850m m 搅拌桩的三轴中心间距为 600m m +600m m ， 根据这个尺寸在平行 H 型钢表面用红漆划线定位。 （二）SMW 工法工艺流程 （详见下图） （三）SMW 工法支护桩施工程序 （四）定位型钢放置 垂直沟槽方向，放置两根定位型钢，规格为200m m ×80m m 的槽钢、长约2.50m ， 再在平行沟槽方向放置两根定位型钢，规格为400m m ×400m m 的工字钢，长约 12m ，转角处 H 型钢采取与支护中心线成直角插入，H 型钢定位采用型钢定位卡。参见下图（视实际情况而定）。 （五）SMW 工法支护桩施工顺序 SMW工法支护桩施工按下图顺序进行，其中阴影部分为重复套钻，保证墙体的连续性和接头的施工质量，水泥土搅拌桩的搭接以及施工设备的垂直度补正是依靠重复套钻来保证，以达到止水的作用。SMW搅拌桩施工顺序采用单侧挤压式连接方式。Ф850 三轴搅拌桩间距为1200，具体如图三所示: （六）水泥土配合比 特别说明：水泥浆液配比须根据现场试验进行修正，参考配比范围为： 水泥∶水＝1∶1.7 根据支护施工的特点, 水泥土配比的技术要求如下: ⑴ 设 计 合 理 的 水 泥 浆 液 及 水 灰 比 ， 使 其 确 保 水 泥 土 强 度 的 同 时 ， 在 插 入 型 钢时 ， 尽 量 使 型 钢 靠 自 重 插 入 。 若 型 钢 靠 自 重 仍 不 能 顺 利 到 位 ， 则 略 微 施 加 外...
