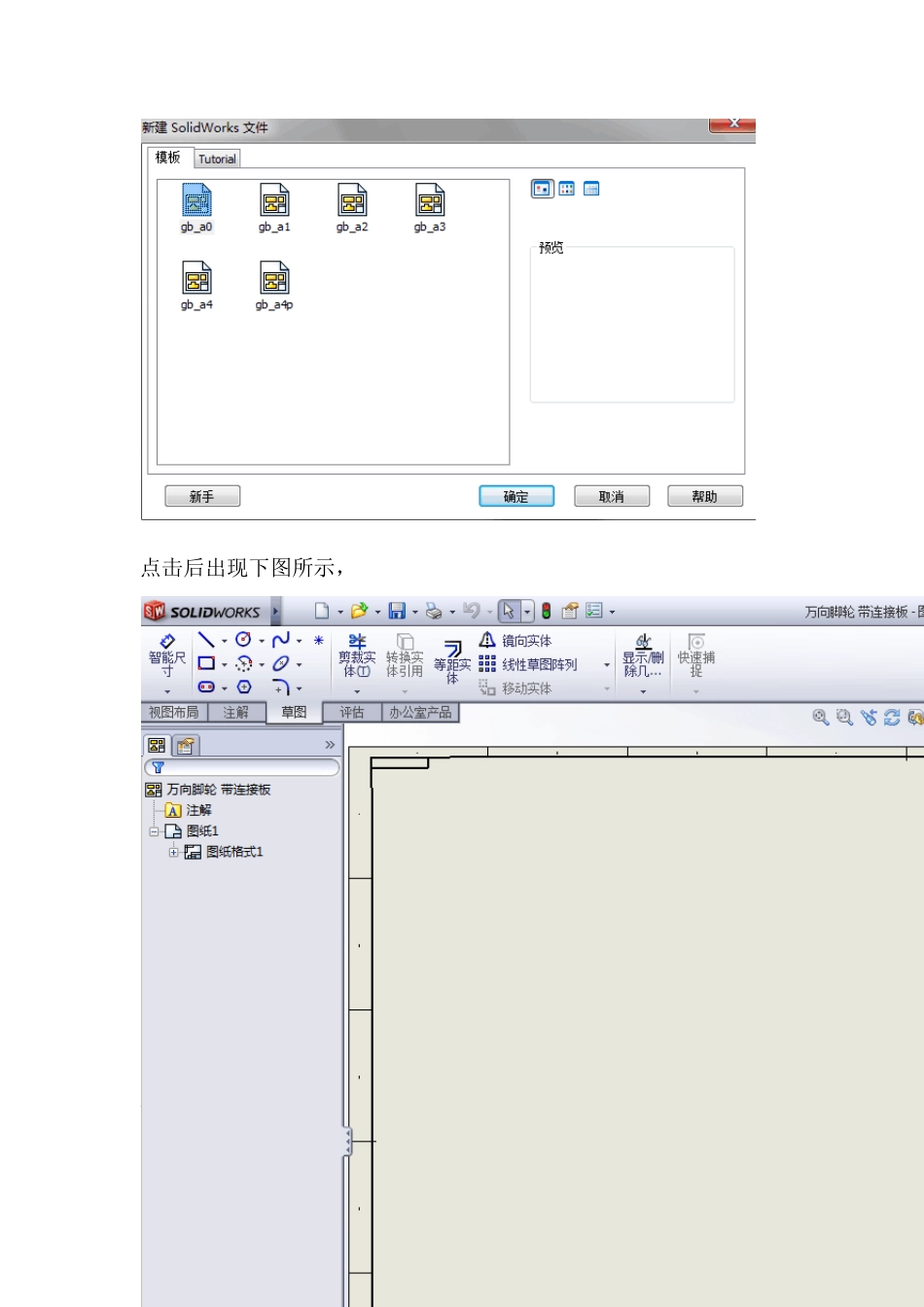

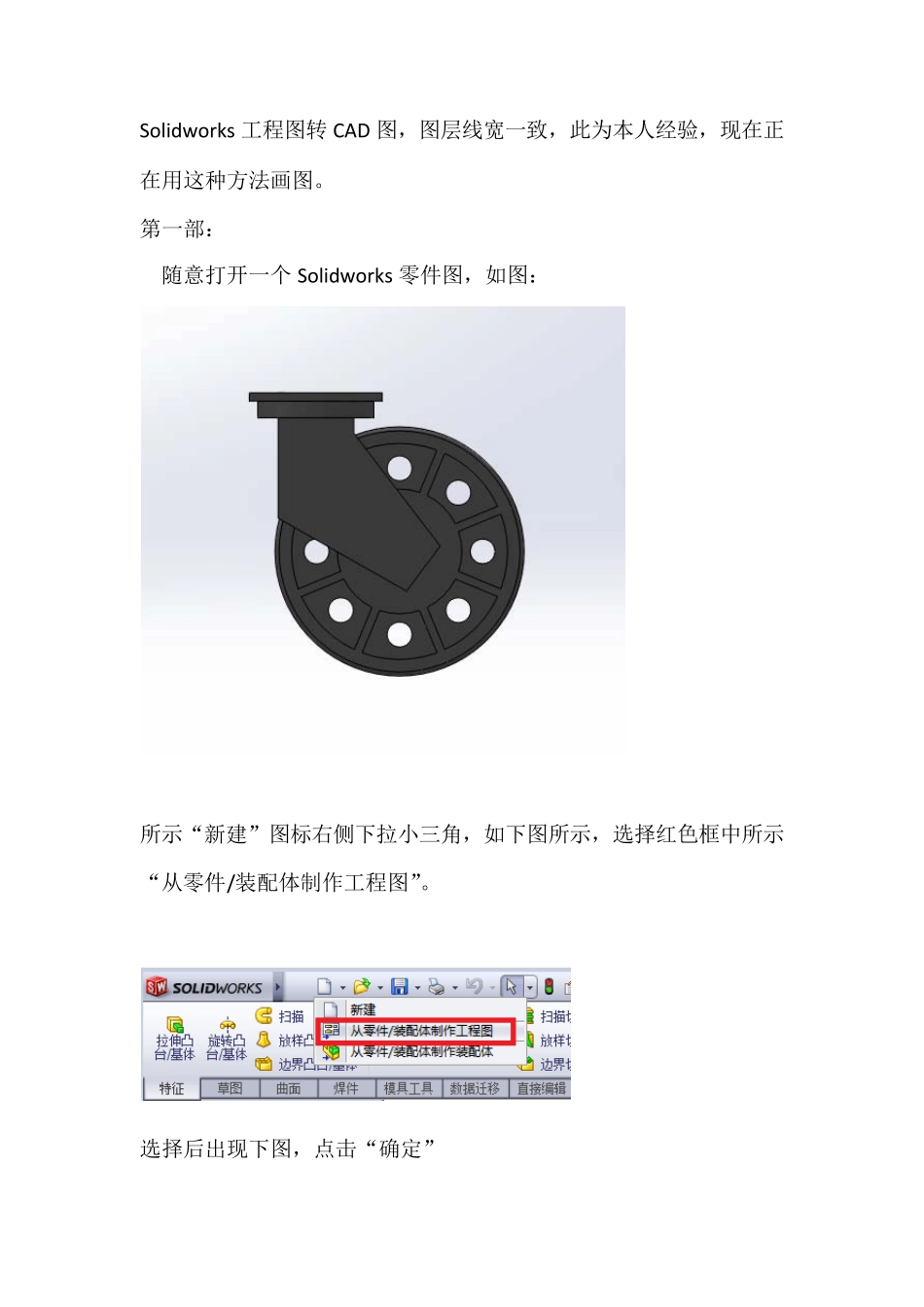

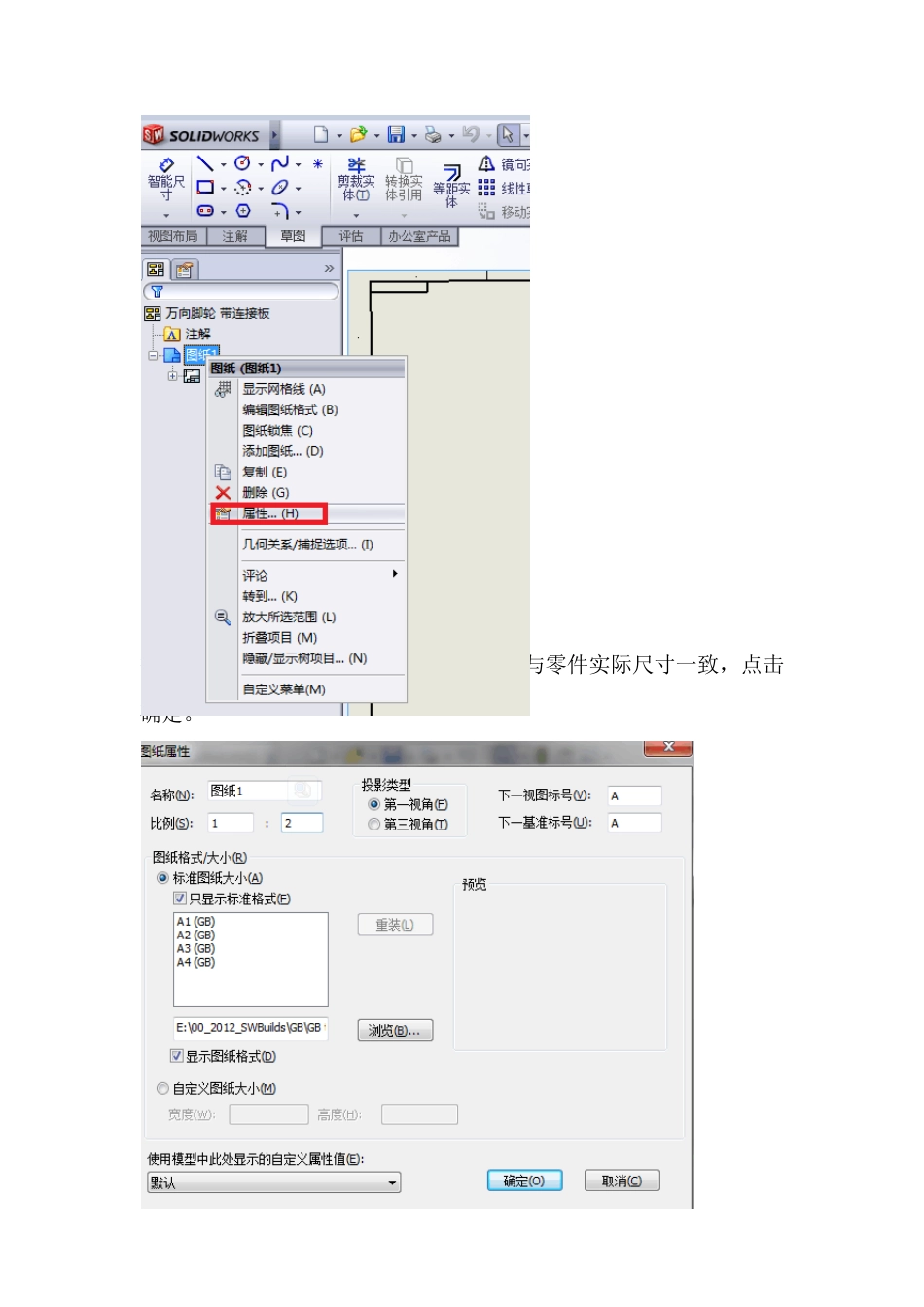

Solidw orks 工程图转CAD 图，图层线宽一致，此为本人经验，现在正在用这种方法画图。 第一部： 随意打开一个Solidw orks 零件图，如图： 所示“新建”图标右侧下拉小三角，如下图所示，选择红色框中所示“从零件/装配体制作工程图”。 选择后出现下图，点击“确定” 点击后出现下图所示， 右键点击“图纸”选择属性，如下图所示 打开图纸属性，将比例改为1:1，使图纸与零件实际尺寸一致，点击确定。 将Solidw orks 本身自带图纸缩小放在一边，不影响下面操作即可，点击视图调色板， 鼠标放置在前视图上，按住鼠标左键将前视图拉入操作界面，然后鼠标分别向下和向右，即可出现俯视图，左视图，此时出现的线性全部为可见的， 鼠标放置在前视图上，会出现一个方框，点击方框（不要点击在视图上）点击显示样式中的隐藏线可见， 下图中的隐藏线均显示出来。 选择另存为，保存类型选择 Dw g， 点击选项，出现下图所示 点击确定，保存，将出现的映射改为下图所示，其中“0 图层”实体框内所填可忽视， 点击确定。打开以保存好的dw g 文件。复制三视图到已做好图层的DWG 文件中，下图为CAD 中图层。 下图为所得CAD 图，轮廓线与虚线完全一致，不需任何改动。 在影射中本文只写出了轮廓和虚线两种图层，若有需要，可另外增加，本文只是写出了一个方法，一些经验总结而已。
