直齿轮的建模 实例说明 创建如图2
1 所示的直齿轮零件模型
1 直齿轮模型 分析 图 2
1 为要建立的直齿轮模型，该齿轮的模数m=3，齿数z=18
轮齿边缘有倒角，轴心处有一个带键槽的轴孔
只要分别绘制好轮齿、轴孔的草图，就可以利用拉伸凸台和拉伸切除等特征操作来生成齿轮的基本模型
轮齿的倒角可以利用旋转切除的方法来生成
因此建立直齿轮模型的关键是绘制好轮齿的草图
学习目标 掌握直齿轮轮廓草图的绘制及三维实体的构建方法
求解步骤 1
构造齿轮 (1) 单击，打开新的绘图窗口，开始创建新的零件模型
(2) 选取设计树中【前视】基准面，单击开始绘制草图1
(3) 根据齿轮的模数和齿数，可以求出齿根圆直径为46

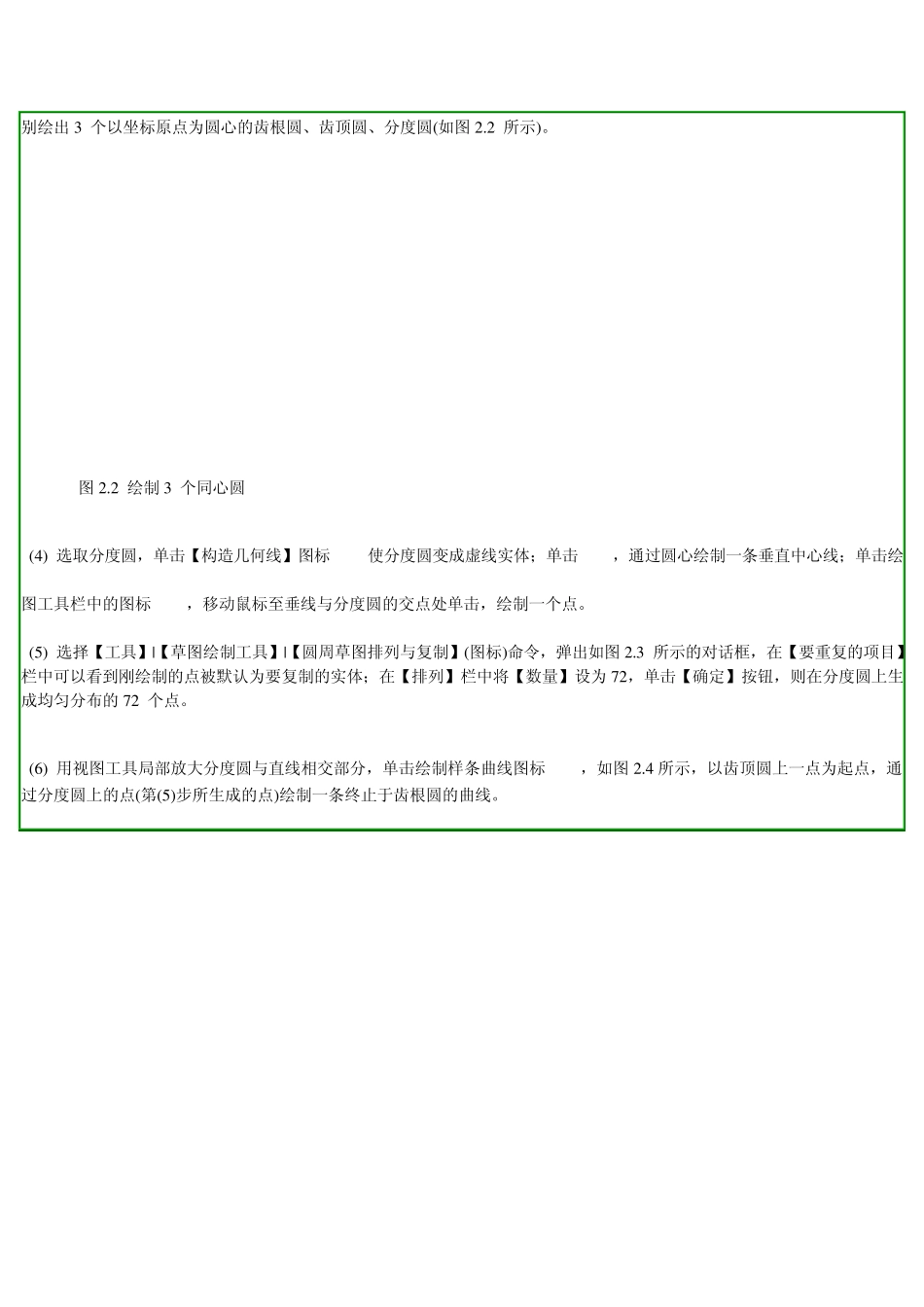

5mm，齿顶圆直径为60mm，分度圆直径为54mm；单击，分别绘出3 个以坐标原点为圆心的齿根圆、齿顶圆、分度圆(如图 2
2 绘制 3 个同心圆 (4) 选取分度圆，单击【构造几何线】图标使分度圆变成虚线实体；单击，通过圆心绘制一条垂直中心线；单击绘图工具栏中的图标，移动鼠标至垂线与分度圆的交点处单击，绘制一个点
(5) 选择【工具】|【草图绘制工具】|【圆周草图排列与复制】(图标)命令，弹出如图 2
3 所示的对话框，在【要重复的项目】栏中可以看到刚绘制的点被默认为要复制的实体；在【排列】栏中将【数量】设为72，单击【确定】按钮，则在分度圆上生成均匀分布的72 个点
(6) 用视图工具局部放大分度圆与直线相交部分，单击绘制样条曲线图标，如图 2
4 所示，以齿顶圆上一点为起点，通过分度圆上的点(第(5)步所生成的点)绘制一条终止于齿根圆的曲线
3 设定圆周排列和复制参数 图2
4 绘制轮廓线 (7) 按住Ctrl 键，分别单击新绘曲线和垂直中心线，选取这两个实体，单击草图工具栏中的【镜像实体】图标，则在中心线的
