Spartan3E中文用户指南非常有用VIP免费

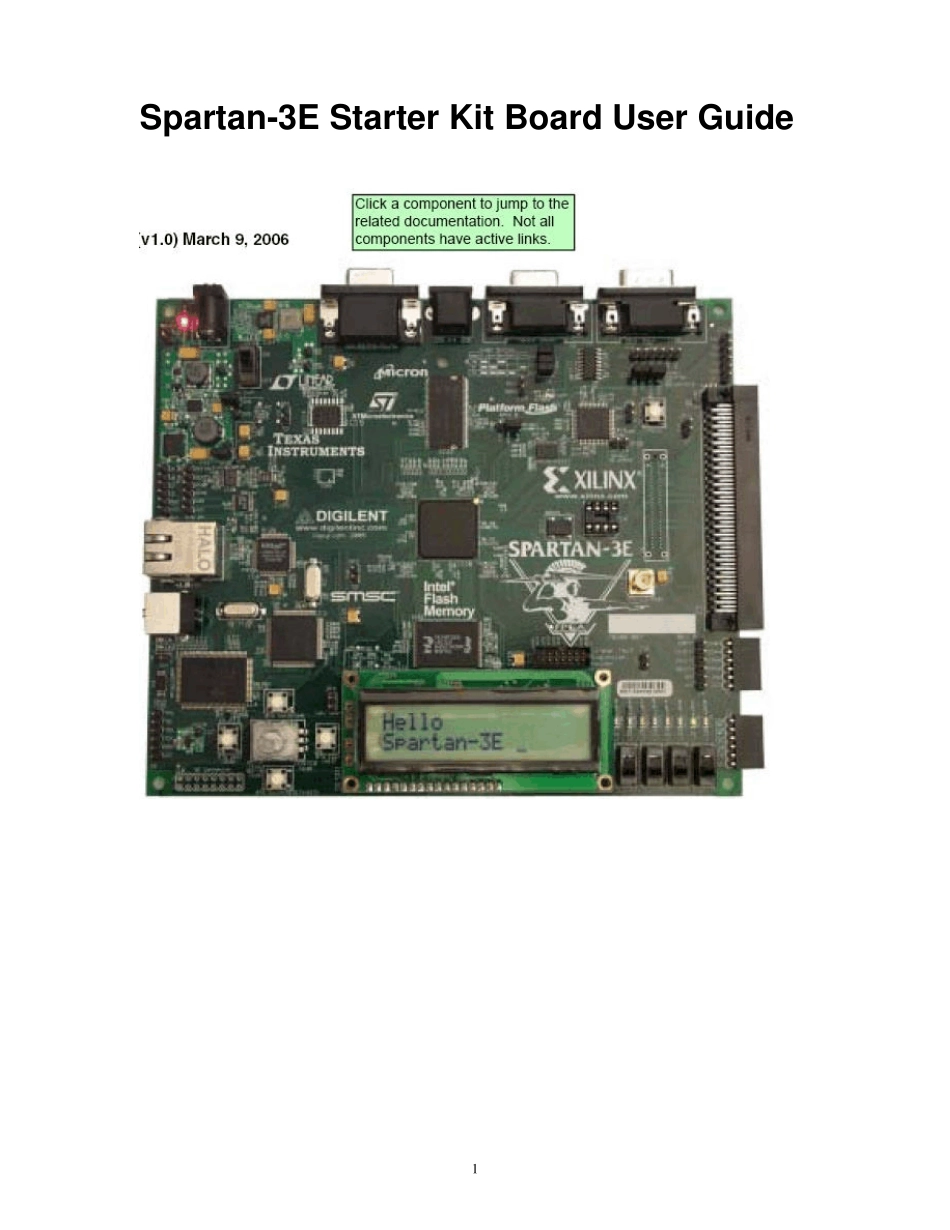

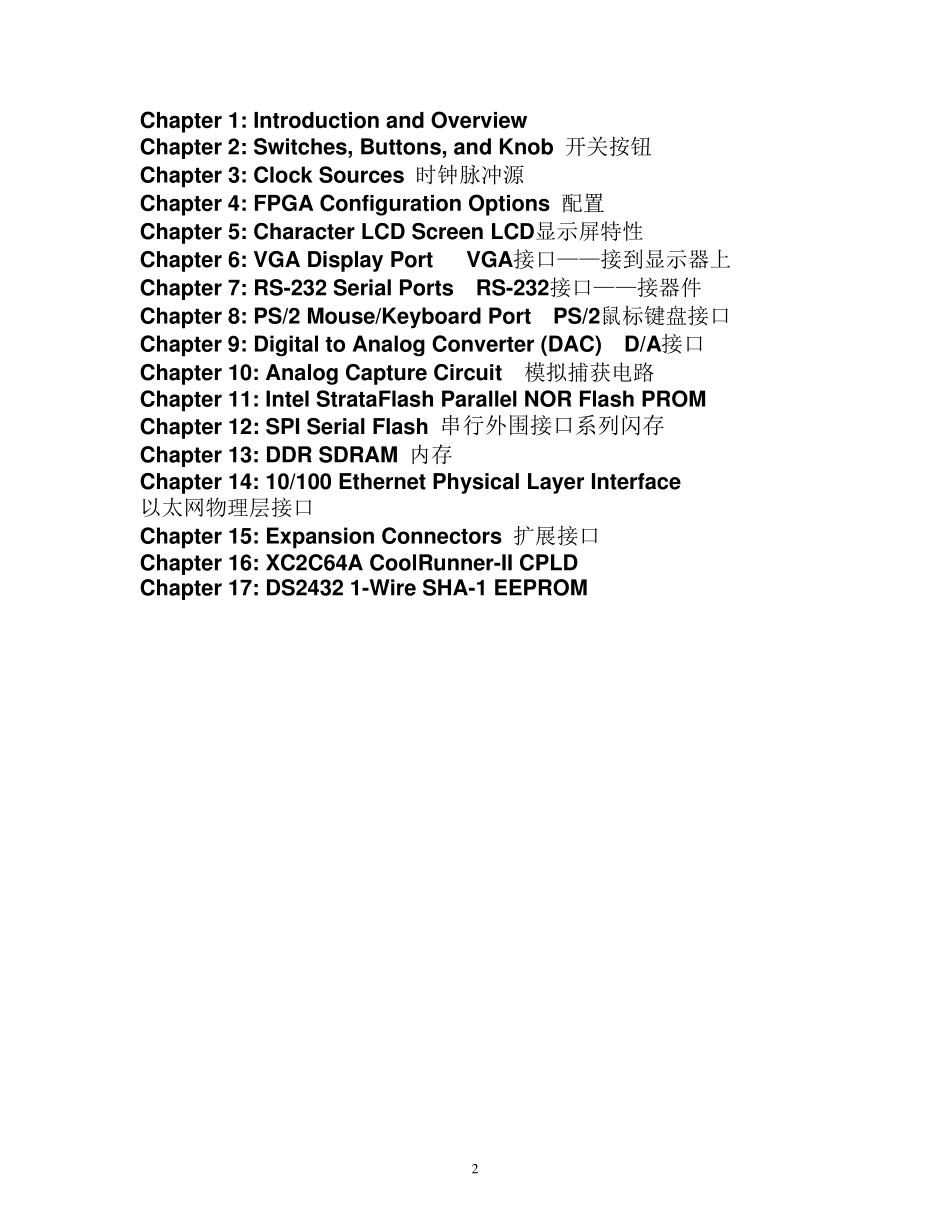

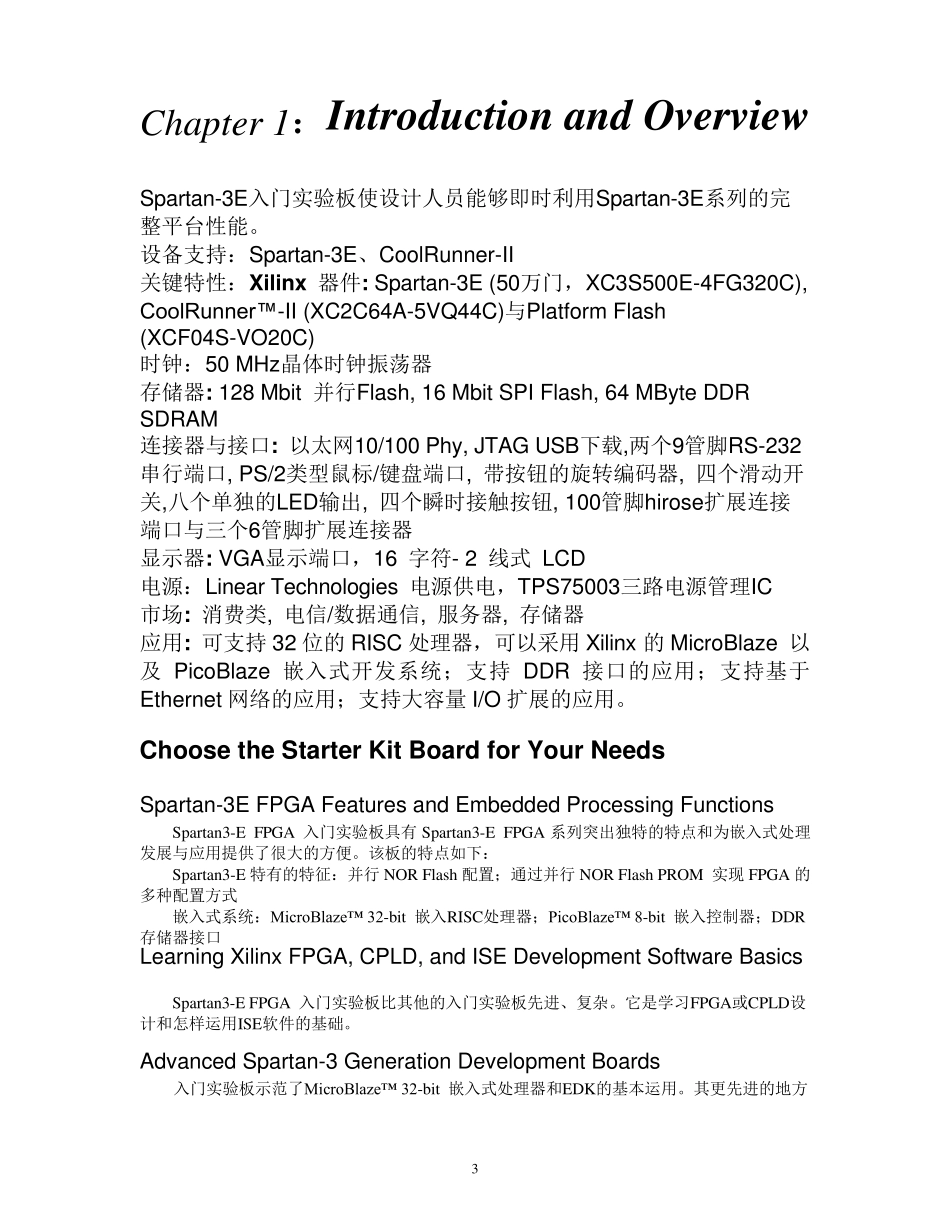

1 Spartan-3E Starter Kit Board User Gu ide 2 Chapter 1: Introduction and Overview Chapter 2: Switches, Buttons, and Knob 开关按钮 Chapter 3: Clock Sources 时钟脉冲源 Chapter 4: FPGA Configuration Options 配置 Chapter 5: Character LCD Screen LCD显示屏特性 Chapter 6: VGA Display Port VGA接口——接到显示器上 Chapter 7: RS-232 Serial Ports RS-232接口——接器件 Chapter 8: PS/2 Mouse/Keyboard Port PS/2鼠标键盘接口 Chapter 9: Digital to Analog Converter (DAC) D/A接口 Chapter 10: Analog Capture Circuit 模拟捕获电路 Chapter 11: Intel StrataFlash Parallel NOR Flash PROM Chapter 12: SPI Serial Flash 串行外围接口系列闪存 Chapter 13: DDR SDRAM 内存 Chapter 14: 10/100 Ethernet Physical Layer Interface 以太网物理层接口 Chapter 15: Expansion Connectors 扩展接口 Chapter 16: XC2C64A CoolRunner-II CPLD Chapter 17: DS2432 1-Wire SHA-1 EEPROM 3 Chapter 1：Introduction and Overview Spartan-3E入门实验板使设计人员能够即时利用Spartan-3E系列的完整平台性能。 设备支持：Spartan-3E、CoolRunner-II 关键特性：Xilinx 器件: Spartan-3E (50万门，XC3S500E-4FG320C), CoolRunner™ -II (XC2C64A-5VQ44C)与Platform Flash (XCF04S-VO20C) 时钟：50 MHz晶体时钟振荡器 存储器: 128 Mbit 并行Flash, 16 Mbit SPI Flash, 64 MByte DDR SDRAM 连接器与接口: 以太网10/100 Phy, JTAG USB下载,两个9管脚RS-232串行端口, PS/2类型鼠标/键盘端口, 带按钮的旋转编码器, 四个滑动开关,八个单独的LED输出, 四个瞬时接触按钮, 100管脚hirose扩展连接端口与三个6管脚扩展连接器 显示器: VGA显示端口，16 字符- 2 线式 LCD 电源：Linear Technologies 电源供电，TPS75003三路电源管理IC 市场: 消费类, 电信/数据通信, 服务器, 存储器 应用: 可支持32 位的RISC 处理器，可以采用Xilinx的MicroBlaze 以及 PicoBlaze 嵌入式开发系统；支持DDR 接口的应用；支持基于Ethernet 网络的应用；支持大容量 I/O 扩展的应用。 Choose the Starter Kit Board for Your Needs Spartan-3E FPGA Features and Embedded P...
