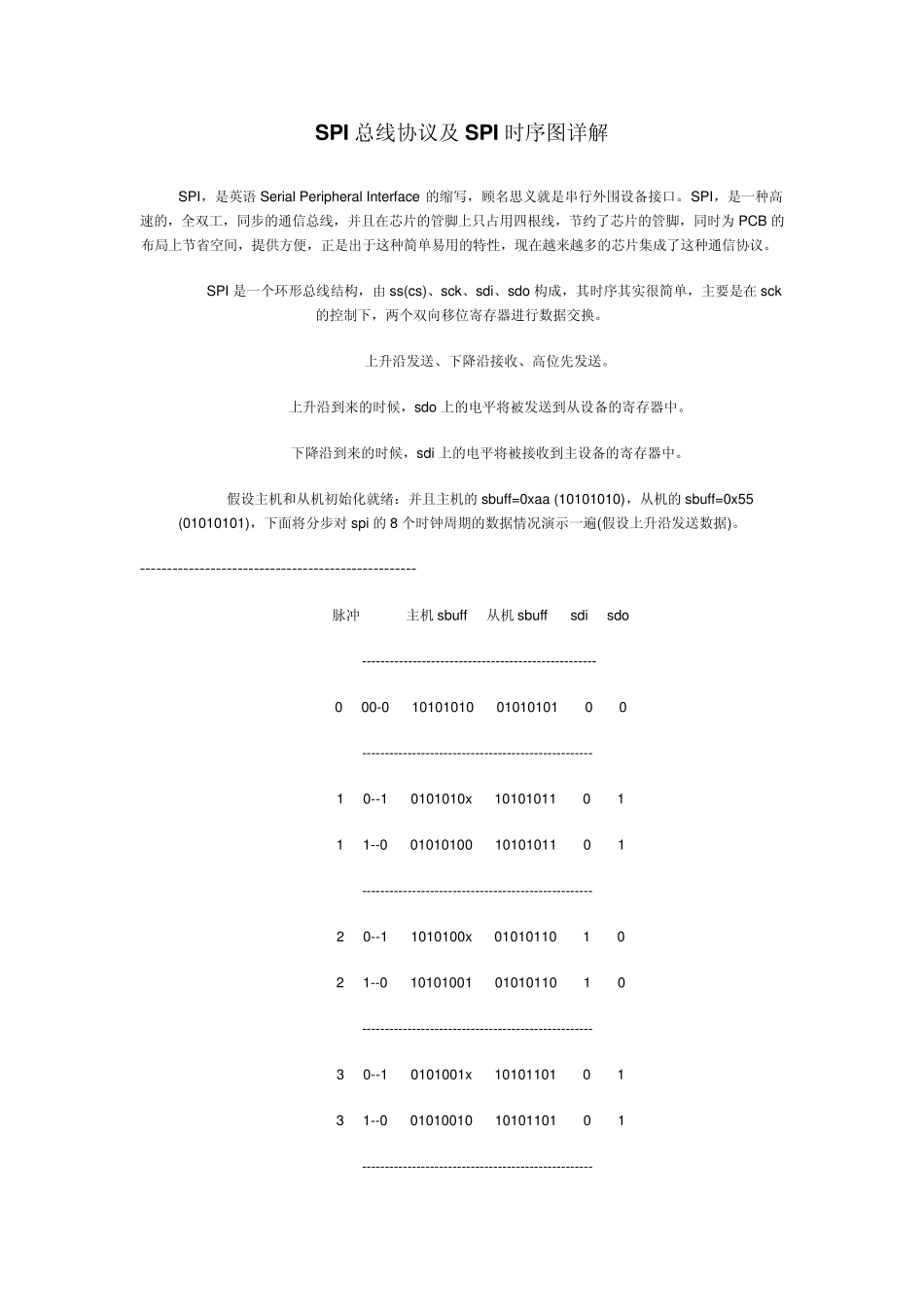

S P I 总线协议及S P I 时序图详解 SPI，是英语Serial Peripheral Interface 的缩写，顾名思义就是串行外围设备接口。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB 的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。 SPI 是一个环形总线结构，由ss(cs)、sck、sdi、sdo 构成，其时序其实很简单，主要是在sck的控制下，两个双向移位寄存器进行数据交换。 上升沿发送、下降沿接收、高位先发送。 上升沿到来的时候，sdo 上的电平将被发送到从设备的寄存器中。 下降沿到来的时候，sdi 上的电平将被接收到主设备的寄存器中。 假设主机和从机初始化就绪：并且主机的sbuff=0xaa (10101010)，从机的sbuff=0x55 (01010101)，下面将分步对 spi 的8 个时钟周期的数据情况演示一遍(假设上升沿发送数据)。 --------------------------------------------------- 脉冲 主机 sbuff 从机 sbuff sdi sdo --------------------------------------------------- 0 00-0 10101010 01010101 0 0 --------------------------------------------------- 1 0--1 0101010x 10101011 0 1 1 1--0 01010100 10101011 0 1 --------------------------------------------------- 2 0--1 1010100x 01010110 1 0 2 1--0 10101001 01010110 1 0 --------------------------------------------------- 3 0--1 0101001x 10101101 0 1 3 1--0 01010010 10101101 0 1 --------------------------------------------------- 4 0--1 1010010x 01011010 1 0 4 1--0 10100101 01011010 1 0 --------------------------------------------------- 5 0--1 0100101x 10110101 0 1 5 1--0 01001010 10110101 0 1 --------------------------------------------------- 6 0--1 1001010x 01101010 1 0 6 1--0 10010101 01101010 1 0 --------------------------------------------------- 7 0--1 0010101x 11010101 0 1 7 1--0 00101010 11010101 0 1 --------------------------------------------------- 8 0--1 0101010x 10101010 1 0 8 1--0 01010101 10101010 1 0 --------------------------------------------------- 这...
